中継端子台

豊富なラインアップが⽀える配線⼯数削減で働き⽅改⾰

  • Before
    メンテナンス時のネジ増し締め作業が必要
  • After
    ・簡単プッシュイン接続
    ・メンテナンス時のネジ増し締め作業不要

最適な接続⽅式

スプリングクランプ端⼦台など豊富なラインアップから最適な接続⽅式に変換できます。

接続方式の特長

機種一覧表
  • スプリングクランプ端⼦台
    ・ドライバ不要のプッシュイン接続(配線⼯数の⼤幅削減)
    ・配線接続の品質安定(ネジ締めスキル不要)
    ・増し締め作業不要(メンテナンス性の向上)
  • スプリングクランプ端子台付きケーブル
    ・シーケンサ(スプリングクランプ端子台ユニット)への配線工数99%削減
    ・フェルール端子が接続済みのケーブルのため1本ずつの「端末加工」「端子台への配線」が不要
    ・バラ線、コネクタ付き、アンペア容量、ピン数から選択が可能
  • ネジ端⼦台
    ・ネジ脱落防⽌機構により丸端⼦配線が容易
    ・フィンガープロテクトにより感電防⽌
    ・M3.5ネジタイプは太い電線に対応
  • e-CON、ワンタッチコネクタ
    ・電線の被覆剥き不要
バラ線ケーブル(デバイス直結式)
・デバイスと直接接続可能
・未処理、Y形圧着端⼦、丸形圧着端⼦から選択可能
・他社PLCでも使⽤可能

デバイス仕様に応じた接続方式

機種一覧表
1線式
リミットスイッチなどまたは負荷と配線1本で接続します。ただしコモン端⼦が必要です。
1線式+コモン端子台
1線式中継端⼦台と組合わせることで、2線式、3線式として使⽤可能です。
2線式
リミットスイッチなどまたは負荷と配線2本で接続します。
コモン配線⽤の端⼦台は不要になるため、スイッチまたは負荷同士を離して設置できます。
(1線式としても使用可能です)
3線式
センサなどと配線3本で接続します。
コモン配線⽤の端⼦台は不要になるため、センサ同⼠を離して設置できます。
(なお1線式および2線式としても使⽤可能です)

簡単配線・作業⼯数削減

各種ユニットに対応する専⽤ケーブルおよび中継端⼦台をラインアップし、最適なシステムを構成でき、シーケンサと中継端⼦台とのワンタッチ接続により配線⼯数の削減をサポートします。
端⼦台ユニット⽤ケーブル、耐ノイズ環境に対応するシールドおよびフェライトコア付きケーブル、複雑な製作を解消するアセンブリ済み位置決めユニット⽤ケーブルなどの専⽤ケーブルをラインアップしています。

機種一覧表
スプリングクランプ端子台付きケーブル
  • t_007_750.png
  • topix001_page002.png
  • topix001_page003.png
・シーケンサ(スプリングクランプ端子台ユニット)への配線工数99%削減
・フェルール端子が接続済みのケーブルのため1本ずつの「端末加工」「端子台への配線」が不要
・バラ線、コネクタ付き、アンペア容量、ピン数から選択が可能
  • コネクタ付ケーブル
    FCN、MIL、D-Subなどシーケンサに応じたコネクタをラインアップしています。
  • アセンブリ済み位置決めユニット⽤ケーブル
    複雑な位置決めユニット用ケーブル製作の必要がありません。
  • 端⼦台ユニット⽤ケーブル
  • シールド・フェライトコア付きケーブル
  • 配線チェック不要
    専用ケーブルは、アセンブリ済みです。
    自作ケーブルのように、1点ごとの配線チェックが不要です。
  • 指定長ケーブル
    標準品ケーブル以外のケーブル長にも対応が可能です。
    (対象機種、最大ケーブル長はお問合わせください。)

各種ユニットに対応する専⽤ケーブルおよび中継端⼦台

⼊出⼒、アナログ、熱電対、測温抵抗体、温度調節ユニット⽤

⼊出⼒ユニットでは、32点ユニットの信号を16点2台に分岐させることができます。

ストレート構成
分岐構成

位置決めユニット用

複雑な加工が必要な位置決めユニットの配線も、アセンブリ済みケーブルにより簡単にサーボアンプと接続することができます。

機種一覧表

中継端子台から位置決めユニット側の外部信号機器を接続する場合(サーボネットワークでサーボアンプ接続)


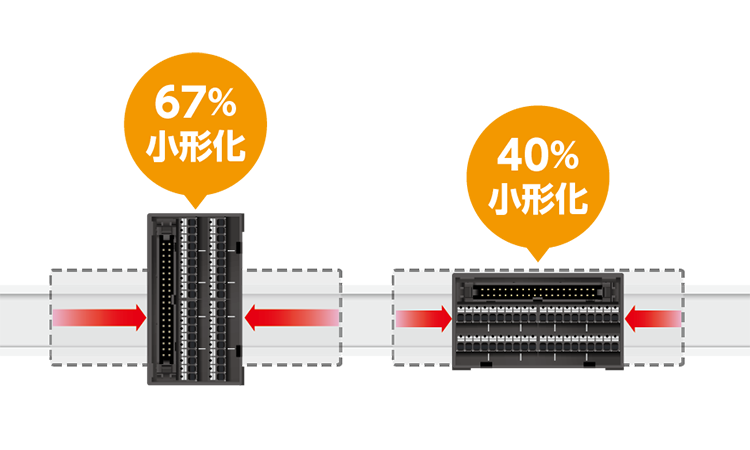

中継端子台 スプリングクランプ端子タイプを活用した選定

ネジを使わないプッシュイン接続のため、配線工数の削減、増し締め不要でメンテナンス工数削減が可能です。

スプリングクランプ端子の特長

  • 簡単配線
    プッシュイン接続により配線作業時間を大幅に短縮できます。
    ※非熟練者(作業経験2 年)での比較(一般社団法人日本配電制御システム工業会の調査による)
  • 接続品質の安定
    振動による緩みリスクがありません。かつ配線作業者のスキルに依存なく接続でき、品質のばらつきを低減します。
  • アフターメンテナンス削減
    増し締めが不要となり、保守にかかる作業負荷を軽減します。再配線もプッシュインで簡単です。

32点コネクタユニットでの選定

  • t40_750.png
  • t41_750.png
  • t42_750.png
  • t43_750.png

選定Point:
32点コネクタユニットにスプリングクランプ端子、ネジ端子、e-CON/ワンタッチタイプから最適な接続方式を選択できます。

  • topix001_page004.png
  • topix001_page005.png

機種一覧表

DCユニット用

スプリングクランプ端子タイプ
ネジ端子タイプ
e-CON、ワンタッチコネクタタイプ

AC/DCユニット用

ネジ端子タイプ
中継ユニット
接続ケーブル
保護カバー

アナログユニット用

ネジ端子タイプ
接続ケーブル

高速カウンタ用

ネジ端子タイプ
接続ケーブル

位置決めユニット用

ネジ端子タイプ
接続ケーブル
