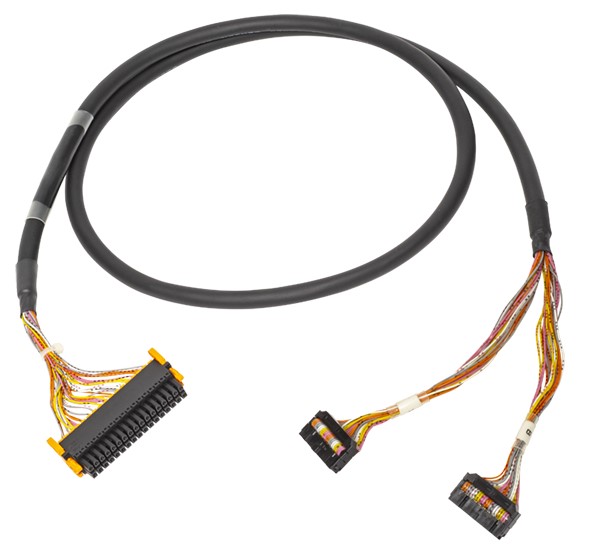

- スプリングクランプ端子台付きケーブル (MELSECリモートI/O 出力用 、端子台34P<=>MIL20P x 2）
FA3-CB1L30EM2F34Y
特長
-
- 製品概要：
-
シーケンサと中継端子台およびデジタル信号変換器を接続するためのケーブルです。
当社品と組合せることで、さらに配線作業の工数を大幅に削減可能です。
- 特長1.
- スプリング端子に配線済みのケーブルなので、1本ずつの「端末加工」「端子台配線」が不要で、配線工数を99%削減可能です。
- 特長2.
- 三菱電機株式会社製 シーケンサユニットの端子台を取外し、取付けるだけで簡単に配線できます。
当社品への配線はコネクタでワンタッチ接続できます。
- 特長3.
- 対象ユニットに応じたピン数、アンペア容量別、バラ線、コネクタ付きをラインアップしております。
- 特長4.
- 標準品ケーブル長以外でも対応が可能です。（対象ケーブル、最大ケーブル長はお問い合わせください）
| 標準価格(税抜き) | 14,380 |
|---|---|
| 販売状況 | 販売中 |
基本仕様
| 項目 | 仕様 | |
|---|---|---|
| 形名 | FA3-CB1L30EM2F34Y | |
| 用途 | 省配線･省工数機器 | |
| 接続機器 | シーケンサ | |
| 接続機器シリーズ | CC-Link IE TSN リモートI/O | |
| CC-Link IEフィールド Basic リモートI/O | ||
| 製品分類 | 接続ケーブル | |
| 納期 | △(受注生産品) | |
- 価格、納期について
- 価格、納期の詳細は、お取引のある三菱電機機器代理店にご確認ください。
仕様
一般仕様
| 項目 | 仕様 | |
|---|---|---|
| 使用周囲温度 | 0～55℃ | |
| 保存周囲温度 | -25～75℃ | |
| 使用周囲湿度 | 5-95%RH（結露しないこと） | |
| 保存周囲湿度 | 5-95%RH（結露しないこと） | |
| 耐振動（断続的な振動がある場合） | 5～8.4Hz：片振幅 3.5mm | |
| 8.4～150Hz：加速度 9.8m／s2 | ||
| 掃引回数：X、Y、Z各方向10回 | ||
| 耐振動（連続的な振動がある場合） | 5～8.4Hz：片振幅 1.75mm | |
| 8.4～150Hz：加速度 4.9m／s2 | ||
| 耐衝撃 | 147m/s2、X、Y、Z方向各3回 （JIS B 3502、IEC61131-2準拠） | |
| 使用雰囲気 | 腐食性ガスがなきこと | |
| 使用標高 ※1 | 2000m以下 | |
| オーバボルテージカテゴリ ※2 | II以下 | |
| 汚染度 ※3 | 2以下 | |
| 注意事項 | ※1：標高0mの大気圧以上に加圧した環境で使用または保存しないでください。使用した場合は、誤動作する可能性があります。加圧して使用する場合には、当社の支社、代理店にご相談ください。 | |
| ※2：その機器が公衆配電網から構内の機械装置にいたるまでの、どこの配電部に接続されていることを想定しているかを示します。カテゴリIIは、固定設備から給電される機器などに適用されます。定格300Vまでの機器の耐サージ電圧は2500Vです。 | ||
| ※3：その機器が使用される環境における導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。 | ||
製品仕様
| 項目 | 仕様 | |
|---|---|---|
| シーケンサ側コネクタ | スプリングクランプ端子34Pコネクタ | |
| ユニット側コネクタ | MIL20P コネクタ x 2 FRC5-A020-3T0S-FA （第一電子工業株式会社製） |
|
| 導体 公称断面積 | 0.08mm2（AWG#28） | |
| 導体構成 | 7/0.127本/mm | |
| 絶縁体外径 | 0.88mm | |
| ケーブル外径 | 9.5mm | |
| 定格電流 | 1A | |
| 導体抵抗（20℃） | 0.232Ω/m以下 | |
| 絶縁耐圧 | AC500V 1分間 | |
| 絶縁抵抗 | 10MΩ-km以上 | |
| UL規格（ケーブル部） | UL STYLE No.2464 80℃ 300V | |
| ケーブル長 | 3ｍ | |
| 質量(g) | 約400g | |
