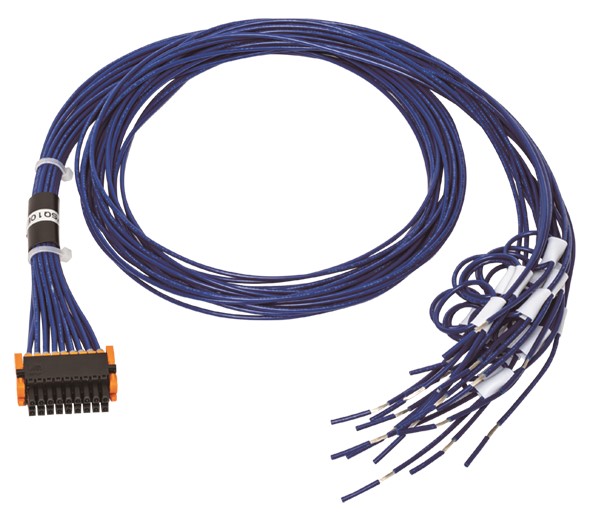

スプリングクランプ端子台付きケーブル (0.75mm2、8A 、端子台18P<=>バラ線18P)

FA1-CB3L07SQ20E1F18

特長

  • 製品概要:
    三菱電機株式会社製 MELSEC iQ-R/iQ-F、リモートI/Oユニットのスプリングクランプ端子台に配線済みのケーブルです。
    特長1.
    1本ずつの「端末加工」「端子台配線」が不要であり、配線工数を99%削減可能です。
    特長2.
    三菱電機株式会社製 シーケンサユニットの端子台を外し、取付けるだけで簡単に配線できます。
    特長3.
    三菱電機株式会社製 シーケンサユニットと汎用品の接続工数を大幅に削減できます。
    特長4.
    対象ユニットに応じたピン数、アンペア容量別、バラ線、コネクタ付きをラインアップしております。
    特長5.
    標準品ケーブル長以外でも対応が可能です。(対象ケーブル、最大ケーブル長はお問い合わせください)
標準価格(税抜き) 13,230
販売状況 販売中

基本仕様

項目 仕様
形名 FA1-CB3L07SQ20E1F18
用途 省配線・省工数機器
接続機器 シーケンサ
接続機器シリーズ MELSEC iQ-R
MELSEC iQ-F
CC-Link IE TSN リモートI/O
製品分類 接続ケーブル
納期
価格、納期について
価格、納期の詳細は、お取引のある三菱電機機器代理店にご確認ください。

仕様

一般仕様

項目 仕様
使用周囲温度 0~55℃
保存周囲温度 -25~75℃
使用周囲湿度 5-95%RH(結露しないこと)
保存周囲湿度 5-95%RH(結露しないこと)
耐振動(断続的な振動がある場合) 5~8.4Hz:片振幅 3.5mm
8.4~150Hz:加速度 9.8m/s2
掃引回数:X、Y、Z各方向10回
耐振動(連続的な振動がある場合) 5~8.4Hz:片振幅 1.75mm
8.4~150Hz:加速度 4.9m/s2
耐衝撃 147m/s2、X、Y、Z方向各3回 (JIS B 3502、IEC61131-2準拠)
使用雰囲気 腐食性ガスがなきこと
使用標高 ※1 2000m以下
設置場所 ※2 制御盤内
オーバボルテージカテゴリ ※3 II以下
汚染度 ※4 2以下
注意事項 ※1:標高0mの大気圧以上に加圧した環境で使用または保存しないでください。使用した場合は、誤動作する可能性があります。加圧して使用する場合には、当社の支社、代理店にご相談ください。
※2:その機器が公衆配電網から構内の機械装置にいたるまでの、どこの配電部に接続されていることを想定しているかを示します。カテゴリIIは、固定設備から給電される機器などに適用されます。定格300Vまでの機器の耐サージ電圧は2500Vです。
※3:その機器が使用される環境における導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。


製品仕様

項目 仕様
シーケンサ側コネクタ スプリングクランプ端子18Pコネクタ
中継端子台側接続コネクタ バラ線
マークチューブ 有り(刻印:1 - 18)
使用ケーブル より線(耐熱塩化ビニル、青色)18本
導体 公称断面積 0.75m2(AWG#18)
導体構成 34/0.18本/mm
絶縁体外径 2.1mm
定格電流 8A
導体抵抗(20℃) 0.0235Ω/m以下
絶縁耐圧 AC1500V 1分間
絶縁抵抗 5MΩ-km以上
UL規格(ケーブル部) UL STYLE No.1007 80℃ 300V
ケーブル長 2m
質量(g) 約450g
