- 汎用 入出力40点、DC24V

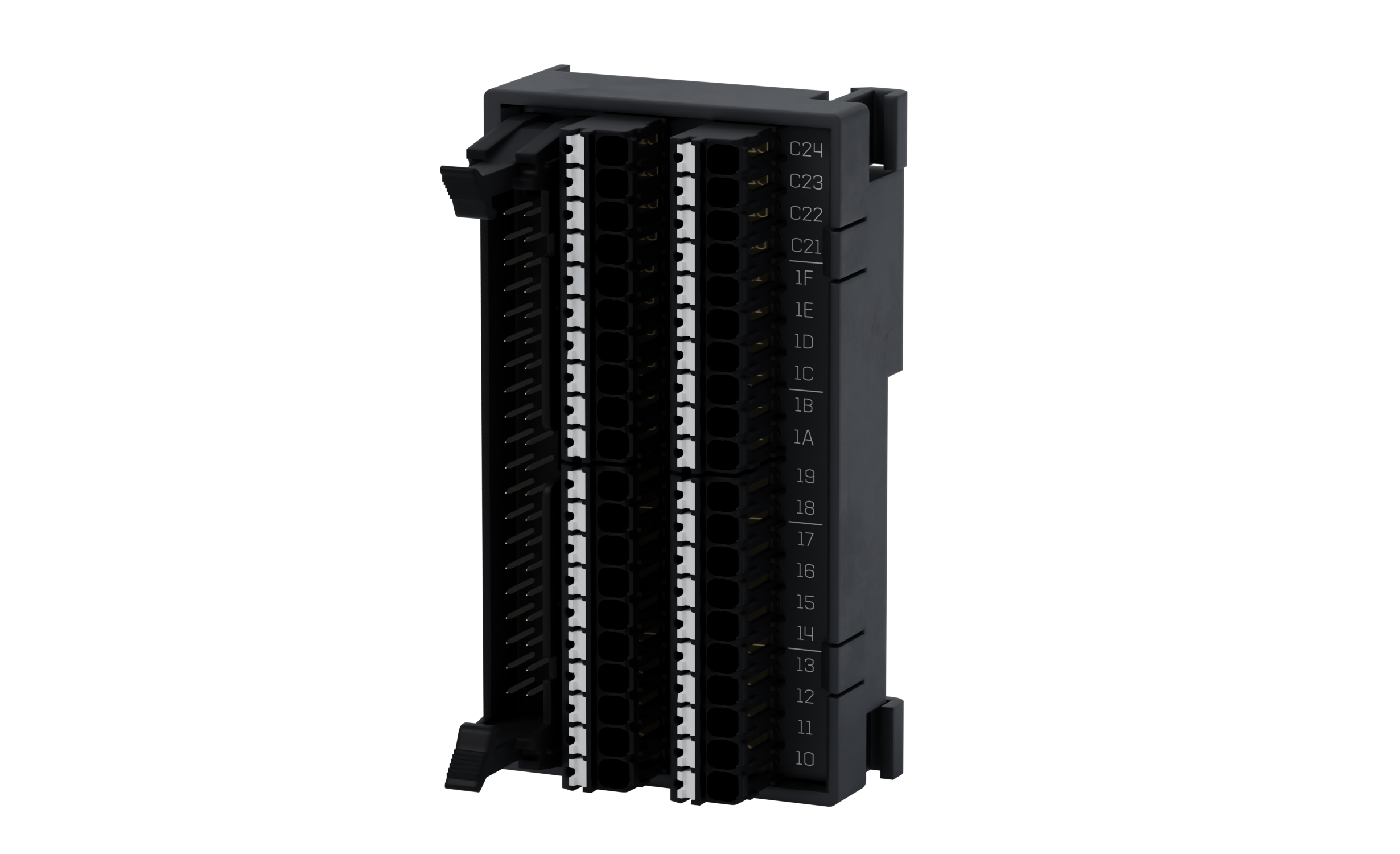

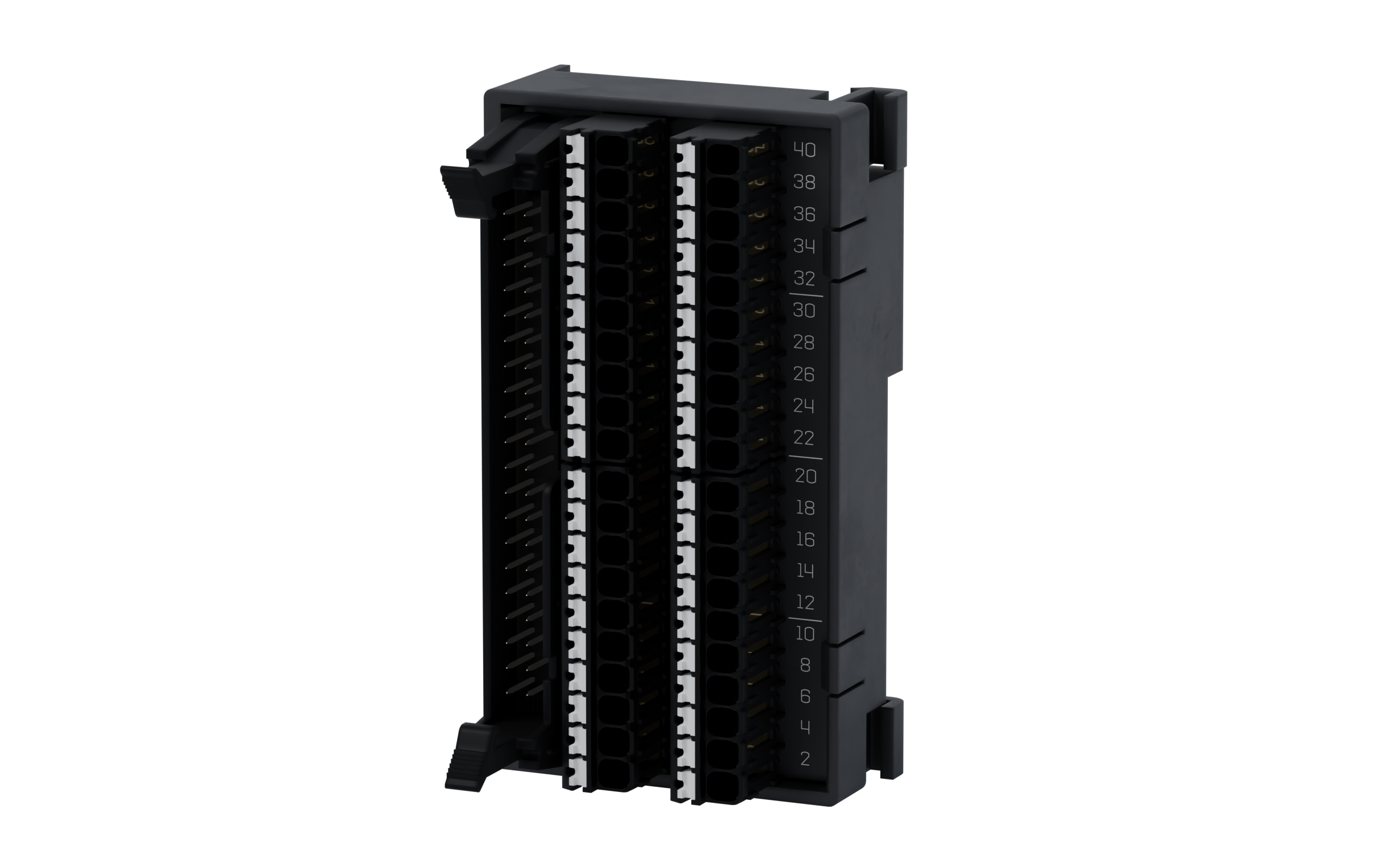

FA1-TE2SD40P
特長
-
- 製品概要：
- 中継端子台は、制御機器(シーケンサ)とデバイス（センサなど）を、用途に合わせた接続方法で信号を中継するための製品です。
- 特長1.
- MELSEC/CNC（数値制御装置）、他社PLCユニットとの接続ケーブルをラインアップしています。
- 特長2.
- 制御盤内のデッドスペースに合わせ、タテ型、ヨコ型端子台を設置できます。
- 特長3.
- 振動による緩みが無く定期点検の増し締め作業が不要です。
- 特長4.
- フェルール端子を使用することで、プッシュインで接続ができます。
| 標準価格(税抜き) | 4,180 |
|---|---|
| 販売状況 | 販売中 |
基本仕様
| 項目 | 仕様 | |
|---|---|---|
| 形名 | FA1-TE2SD40P | |
| 用途 | 省配線･省工数機器 | |
| 接続機器 | シーケンサ | |
| 接続機器シリーズ | MELSEC iQ-R | |
| MELSEC iQ-F | ||
| MELSEC-Q | ||
| MELSEC-L | ||
| MELSEC-F | ||
| 製品分類 | シーケンサ用中継端子台 | |
| 端子台タイプ | スプリングクランプ端子タイプ | |
| 納期 | 〇(仕込み生産品) | |
- 価格、納期について
- 価格、納期の詳細は、お取引のある三菱電機機器代理店にご確認ください。
仕様
一般仕様
| 項目 | 仕様 | |
|---|---|---|
| 使用周囲温度 | 0～55℃ | |
| 保存周囲温度 | -25～75℃ | |
| 使用周囲湿度 | 5-95%RH（結露しないこと） | |
| 保存周囲湿度 | 5-95%RH（結露しないこと） | |
| 耐振動（断続的な振動がある場合） | 5～8.4Hz：片振幅 3.5mm | |
| 8.4～150Hz：加速度 9.8m/s2 | ||
| 掃引回数：X、Y、Z各方向10回 | ||
| 耐振動（連続的な振動がある場合） | 5～8.4Hz：片振幅 1.75mm | |
| 8.4～150Hz：加速度 4.9m/s2 | ||
| 耐衝撃 | 147m/s2、X、Y、Z方向各3回 （JIS B 3502、IEC61131-2準拠） | |
| 使用雰囲気 | 腐食性ガスがなきこと | |
| 使用標高 ※1 | 2000m以下 | |
| 設置場所 | 制御盤内※4(屋内) | |
| オーバボルテージカテゴリ ※2 | II以下 | |
| 汚染度 ※3 | 2以下 | |
| 注意事項 | ※1：標高0mの大気圧以上に加圧した環境で使用または保存しないでください。使用した場合は、誤動作する可能性があります。加圧して使用する場合には、当社の支社、代理店にご相談ください。 | |
| ※2：その機器が公衆配電網から構内の機械装置にいたるまでの、どこの配電部に接続されていることを想定しているかを示します。カテゴリIIは、固定設備から給電される機器などに適用されます。定格300Vまでの機器の耐サージ電圧は2500Vです。 | ||
| ※3：その機器が使用される環境における導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。 | ||
| ※4：本製品は開放型の製品です。保護構造がUL50 Type1 IP20以上の盤内に設置し、「⼀般仕様」に記載している環境で使⽤してください。 | ||
製品仕様
| 項目 | 仕様 | |
|---|---|---|
| 定格電圧 | DC24V（SELV and LIM or CLASS2）※1 | |
| 最大使用電圧 | DC30V（SELV and LIM or CLASS2）※1 | |
| 最大使用電流 | 信号：1A ※2 | |
| 端子台：端子数 | 40P | |
| 端子台：電線ストリップ長 | 8mm | |
| ユニット取付け | 適合DINレール：TH35-7.5Fe、TH35-7.5Al （JIS C 2812 に準拠） | |
| 絶縁耐圧、絶縁抵抗 | AC1250V 1分間（端子一括<=>ケース間）、DC500V 絶縁抵抗計にて10MΩ以上 | |
| 適合電線：フェルール端子未使用時（より線、単線） | 0.2～1.5mm2（ AWG24-16）温度規格75℃以上の銅線 ※3,4,5 | |
| 適合電線：フェルール端子使用時（より線） | 0.08～0.75mm2（ AWG28-18）温度規格75℃以上の銅線 | |
| 質量 | 約60g | |
| 注意事項 | ※1：外部供給電源は、UL 61010-2-201に準拠したSELVおよびLIM（Limited Energy Circuit）、またはClass2に準拠した電源から供給してください。 | |
| ※2：UL認証評価は抵抗負荷の条件で実施しています。 | ||
| ※3：UL認証は銅電線にて評価しています。 | ||
| ※4：ご使用の電流値に沿った電線を選定してください。 | ||
| ※5：UL認証のフィールドワイヤリングは、フェルール端子未使用時で評価しています。 | ||
