監視制御ソリューション
「省ちゃん」Note
EcoServerⅢに対応したデータモニタ・帳票システム
-
● 「Eco ServerII,III」，「E-Energy」からデータ収集が可能！
-
● Excelベースでニーズに合った帳票作成とグラフ分析が可能！
-
● EcoServer用グラフィック監視ツールを準備！
-
● 電力予測モニター機能で賢く節電！

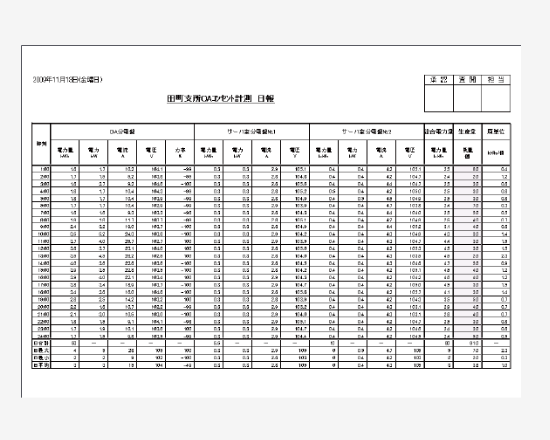

帳票
グラフ分析
グラフィック監視
使用量見える化

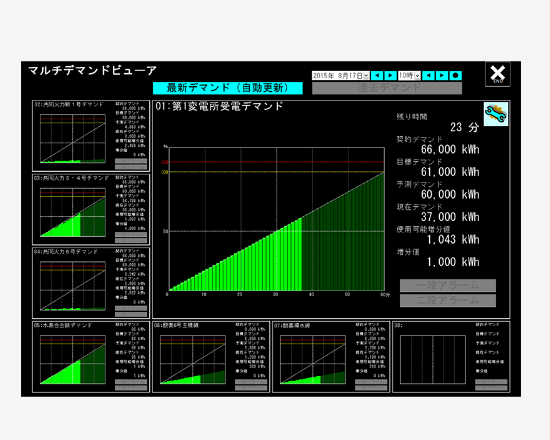

マルチデマンド監視画面
機能一覧
ロギング
※以下の表は右にスクロールできます
◯:標準 △:オプション ▢:カスタマイズ
| 名称 | 内容 | Note | |
|---|---|---|---|
| 有/無 | 点数 | ||
| アナログ処理 | MELSECのアドレスにセットされたアナログデータを収集し、 工学値変換 |
◯ |
EcoServerII,III1台につき255点 EcoServerII,III×20台対応可能 |
| 上下限アラーム検出処理 | |||
| パルス処理 | MELSECのアドレスにセットされたパルスカウントデータを収集し、 カウントデータを作成 |
||
| 上下限アラーム検出処理 | |||
| 計算式処理 | アナログ・パルス処理で生成した データを任意の計算式で演算 |
◯ | － |
| ビット処理 | MELSECのアドレスにセットされた ビット信号を収集し、ON回数、 ON時間を監視 |
－ | － |
| アラーム処理 | MELSECに取り込まれたアラーム ビット信号・アナログ/パルス 上下限アラーム・デマンド警報 などを検出して画面上へ メッセージ出力 |
△ | EcoServerIIから収集 した収集点全点（グラフィック） |
| MELSECへアラーム信号を出力 | |||
| 日/月/年報処理 | 【日報】アナログ・パルス処理などで 生成したデータを日報ファイルに 格納し、帳票を作成 |
◯ | |
| 【月報】日報処理で生成した データを月報ファイルに格納し、 帳票を作成 |
|||
| 【年報】月報処理で生成した データを年報ファイルに格納し 帳票を作成 |
|||
| 【日月年報】Excelによる簡易帳票 フォームを任意で変更可能 |
◯ | 任意で設定可能 収集点全点を帳票可 |
|
| デマンド監視処理 | MELSECのアドレス上にセット された契約(取引)用電力量 データを収集し、30分時限 単位で現在デマンド表示と 予測デマンドの バーグラフを表示 |
－ | － |
| 外部信号からの同期も可能 | |||
| １段・２段・高負荷アラームを 検出し、外部への信号出力も 可能 |
|||
| データ状態表示 | アナログ・パルス・計算式・ビット 処理で生成したデータを リアルタイムに画面上にデジタル 表示。(ビットは、Σ sigmaのみ) |
－ | － |
| アナログバーグラフ表示 | アナログ処理で収集したデータを バーグラフで表示 |
△ | 収集点全点を任意に選択表示 （分析グラフ） |
| 設定の上下限を超えると バーグラフの色替え |
－ | － | |
| 日報現在値モニター表示 | 日報処理で生成している現在値 データを瞬時値で表示 |
△ | 任意で設定可能 |
| 日報処理で収集したデータを 瞬時値、最大値、最小値、 平均値処理して定周期に表示 |
|||
| ファイル管理処理 | 内蔵ハードディスクに格納されて いる日・月・年報データを日付を 指定してリムーバブルメディア (MOなど）に転送 |
－ | － |
| アラーム状態表示 | 現在発生中のアラームメッセージを 表示 |
△ | 最新100件（グラフィック） |
| アラーム履歴表示 | 発生したアラームメッセージを 履歴表示 |
△ | 最新100件（グラフィック） |
| ヒストリカルトレンドグラフ | アナログ・パルス・計算式処理で 生成したデータをヒストリカル トレンドでグラフ表示 |
△ | 任意で設定可能（分析グラフ） |
| 電力予測モニター | － | △ | 標準10グループ |
| リアルタイムトレンドグラフ | アナログ・パルス・計算式処理で 生成したデータをリアルタイム トレンドでグラフ表示 |
△ | アナログ値のみ 項目は任意選択（グラフィック） |
| グラフィック表示 | アナログ・パルス・計算式処理で 生成したデータをグラフィック 画面にデータ表示 |
△ | 30ページ（グラフィック） |
| デマンド制御処理 | デマンド監視処理とリンクして デマンド警報検出にて制御 フィーダに入/切信号を出力し 投入・遮断 |
－ | － |
| 制御状態表示画面でフィーダ 制御の状態を確認可能 |
|||
| 力率監視/制御処理 | 無効電力を検出にてコンデンサ 投入/開放指令を出力して 力率を改善 |
－ | － |
| 制御状態表示画面でコンデンサ 制御の状態を確認可能 |
|||
| スケジュール発停処理 | 年間スケジュールを設定して そのスケジュールにしたがって シーケンサに機器の起動・ 停止指令を出力 |
－ | － |
| リモート監視処理 (Web監視) |
構内LANやWebサーバを利用して リモート監視 |
－ | － |
| アラームメール送信機能 | メールサーバを経由してアラーム 発生の都度メール送信 |
－ | － |
| カスタム帳票 | 顧客対応の専用カレンダーに 基づき、電力使用実績シーズン報 を作成可能 |
◯ | 任意で設定可能 |
| ローカルバックアップ機能 | ロギングデータを１ヶ月間 シーケンサ側で保持 |
－ | － |
分析ツール
※以下の表は右にスクロールできます
◯:標準 △:オプション ▢:カスタマイズ
| 名称 | 内容 | Note | |
|---|---|---|---|
| 有/無 | 点数 | ||
|
省エネ監視機能 （原単位管理・電力料金） |
エリア別エネルギー使用量の 構成を分析 |
△ | 任意で設定可能 （分析グラフ) |
| 一定期間のエネルギー使用状況 の変動を分析 |
|||
| 生産量とエネルギー消費を 関連させた実績を分析 |
|||
| エネルギーの消費状態から 概算電力料金を分析 |
|||
| 定期報告書の定型的な項目 について作成を支援 |
|||
製造実行システム
※以下の表は右にスクロールできます
◯:標準 △:オプション ▢:カスタマイズ
| 名称 | 内容 | Note | |
|---|---|---|---|
| 有/無 | 点数 | ||
| 運転・故障時間/回数監視 | 設備より出力される運転情報を 収集し、運転・故障の時間・ 回数を集計 |
－ | － |
| アラーム要因・設備別監視 | 設備より出力される運転情報を 収集し、故障要因別の時間・回数 を集計 |
－ | － |
| あんどん（表示器出力）機能 | 生産計画数・実績数等、生産の 進捗状況を表示 |
－ | － |
| 生産実績処理機能 | 設備より出力される生産実績を 収集し、生産計画に対する 実績を管理 |
－ | － |
| 設備予防保全管理機能 | 定期的なメンテナンスが必要 なものを保守部品として管理 |
－ | － |
| 生産管理 （資材・在庫・計画・実績）機能 |
各種の実績情報を収集し、 進捗・仕掛・在庫など管理情報 を表示 |
－ | － |
| 品質管理 （トレーサビリティ） |
検査・実績データを蓄積し、 情報集計の表示、分析 |
－ | － |
計装システム
※以下の表は右にスクロールできます
◯:標準 △:オプション ▢:カスタマイズ
| 名称 | 内容 | Note | |
|---|---|---|---|
| 有/無 | 点数 | ||
| 計装制御機能 | ２自由度PID、サンプルPI、オート チューニング命令など、ループ 制御に十分対応可能な52種類の 命令を搭載 |
－ | － |
| 計装監視操作機能 | フェースプレート・ チューニング画面： ・最大480TAGを作成可能 ・作成した制御ループの監視・ 操作・ チューニングを行う ための画面を自動生成 |
－ | － |
| コントロールパネル： ・8フェースプレート /画面(1グループ) ×最大500画面 ＝4,000フェースプレート ・フェースプレート単位で札かけ可能 |
－ | － | |
| トレンドグラフ： ・8項目/画面(1グループ) ×最大125画面＝1,000項目 ・収集周期： 1秒/10秒/1分/5分/10分 ・CSV形式テキストファイルに 出力可能 |
－ | － | |
| 警報一覧表示： ・最大2,000件の警報を表示可能 ・CSV形式テキストファイルに出力可能 |
－ | － | |
| イベント一覧表示： ・最大2,000件のイベントを表示可能 ・CSV形式テキストファイルに出力可能 |
－ | － | |
| シーケンス制御機能 | 1台のCPUで複数のプログラム 実行が可能なため、ループ 制御を行いながらシーケンス 制御も高速に実行可能 |
－ | － |
| レシピ機能 | 生産などに必要な条件を簡単に 設定/変更 可能 設定/変更は、あらかじめ設定 した値を制御ループのSV・MV等 のデバイスに書き込むことに よって行う また、デバイスから値を読み 出し、ファイルへの保存も可能 |
－ | － |
