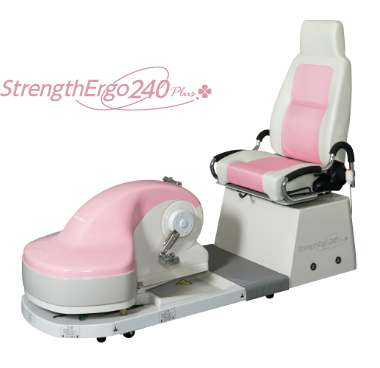

ストレングスエルゴ240

理想的なリハビリテーションを目指して

さまざまなトレーニングを、三菱電機の先進サーボ技術で実現しています。

継続的なリハビリテーションを目指して

トレーニングの適用期間拡大と、その効果を定量的に測定評価するための機能を搭載。急性期～回復期～維持期と、各フェイズに対する使用方法を提供し、筋力測定を通じて回復度をグラフで確認することができます。
これらを通じて継続的なトレーニングを実現します。

ニューロ・アシスト機能

随意的に自力運動ができるフレキシブルなニューロ・アシスト機能で、他動運動中も自力運動を取り入れられます。

• ●片麻痺患者への脚伸展／屈曲トレーニング
• ●各種運動時におけるウォーミングアップやクールダウンの際の心肺系のコンディ ション調整、血行循環の促進
• ● 整形疾患、大腿切断者のリハビリテーションも可能

アシスト運動中に自力で漕ぐと、負荷装置として使用できます。
今までエルゴバイクを漕ぐことができなかった方もアシストしながら漕げます。

ニューロ・アシスト リハビリテーションの創出

ニューロ・アシスト リハビリテーションとは

• ●ストレングスエルゴによる両下肢の運動訓練は、歩行時の筋電パターンに近く、障害のある運動制御機構（motor program）に対する訓練をアシスト機能により円滑に行える、ニューロ・アシスト リハビリテーションとも呼ぶべき新しいリハビリテーションの領域を創出。
• ●脳卒中あるいはパーキンソン病などの神経疾患では、筋力低下に加えて、中枢神経の運動制御機構自体が傷害されることが多く、装具などを使用しても介助なしに歩行することは困難な場合が見受けられます。
  このような患者さんは、両足でのペダリング動作が途絶したり、あるいは開始できないなど、従来の自転車エルゴメータによる円滑な訓練は困難でした。
• ●ストレングスエルゴでは、ニューロ・アシスト機能を備えており、力を出せない患側の力の弱いペダル角度のみを補助することができます（アシスト状態）。力の出せるペダル角度では指定した負荷を正確にかける（負荷運動状態）ことができます。
  以上により、より安全に、より定量的に、より少ない人員で、足の踏み込み力や左右の下肢の協調性の改善など、神経系起因のリハビリテーションを進めることができます。

ニューロ・アシスト リハビリテーションの適用事例

ニューロ・アシスト リハビリテーションの適用事例として、痙性のある患者さんのニューロ・アシスト機能の効果により、痙性の程度が改善された様子です。この事例では、ペダル回転運動の回転回数が100回程度になると、負側の負荷トルクが減少し、正側の負荷トルクが観測されるようになっています。
つまり、ニューロ・アシスト駆動されているペダルを無理に止めようとしたりしている状況から、徐々にペダルを踏み込んで負荷トルクを発生できるようになりつつある様子が分ります。

筋力測定機能

クローズドキネティックチェーン（ＣＫＣ）※1による筋力測定。
測定結果は、内蔵された年齢毎の平均値と比較評価することができます

• ※1： CKC：足裏で床反力を受ける運動様式。
• ※2： 測定速度および年齢などの条件によっては比較値がない場合もあります。

等速度制御／定ワット制御／定トルク制御／等尺制御

エアロビクス･トレーニングからレンジスタンス･トレーニングまで、目的に合わせた負荷制御モードが選択できます。

• ●体調や疲労などによる随意的な負荷強度調節
• ●運動処方による定消費的な持久力トレーニング
• ●負荷強度の上限を制限したい運動器トレーニング

この製品における呼称は次のとおりです。
等速度制御：アイソキネティック、定ワット制御：アイソパワー、定トルク制御：アイソトニック
等尺制御：アイソメトリック

座位～仰臥位まで運動姿勢調整機能

大きなシートにゆったり座った運動姿勢。
トレッドミルや通常の自転車型エルゴに比べて転倒の危険がなく、これまで使用できなかった患者さんへ適用できます。
また循環動態の変更にもつながるため、長期臥床後で下肢の静脈還流の弱い患者さんなどの、運動時に見られる虚血症状リスクを軽減することが期待できます。

負荷トルク表示／ペダル角度表示

ペダル角度や負荷トルクの状態を常にモニターに表示。
可動域や負荷条件の変化が正確にリアルタイムで把握できます。

逆回転／反復アシスト／アイソメトリック

ペダリングは通常の正回転のほか逆回転駆動および正転／逆転を組み合せた反復運動設定ができます。これにより、遠心性と求心性両方の運動を行うことができるほか、可動域に制限がある方も運動できます。
またアイソメトリック・モードも装備。ペダルを任意の角度で固定した状態で、運動と発揮筋力を測定することができます。

リアルタイム・トレンド モニター

負荷・速度など制御情報は実際の負荷状態を表示。
左右区別※された値で健足／患足それぞれの運動量が分ります。
また運動中のトレンドもリアルタイムでグラフ表示されます。

• ※ 左右の区別はペダル角度による判別のため、実際の片足運動量とは異なります。

呼吸とペダル運動同期タイミング制御による、呼吸指示を実現

呼吸タイミングの指示、ペダル運動と同期した運動ができます。

呼吸とペダル運動の同期した運動を実施できます。

低速域も高精度な運動負荷装置

サーボ制御技術による低速度から高精度な定ワット負荷精度を実現。

•

•

モニターへは映像画面のほか目標速度が認識しやすい速度メーター表示を選択可能。
一定速度下条件下とするのに便利です。

•

•

アウトカムレポート

運動結果をプリントアウト。
データはパソコン内に保存できます。

映像画面

単調になりがちな運動も、雄大な景色を眺めながら空の散歩から、ときには皇居ランナーに混ざってみたり、、、日本の名所の映像を楽しみながら継続できます。

患者さんにやさしいユニバーサルデザイン

大きなシートにゆったり座り、シートベルトでしっかりと体幹を固定した状態が取れますので、トレッドミルや通常の自転車型エルゴと比べて転倒などの危険がなく、足腰が弱くてこれまで使用できなかった患者さんへ安全な運動療法を適用することができます。
座面も低床設計で、足元をスッキリしましたので、車椅子からの乗降もスムーズに行えます。

仕様

基本仕様

一般仕様

機械仕様

標準仕様

• ※3：他のオプションクランクを使用することはできません。

共通付属品：
パソコン（デスクトップ型）、モニター、パソコンラック、プリンタ、緊急停止スイッチ×２、シートベルト、スイッチホルダー×２、電源分配器、管理者用キー×２、アース線、工具、取扱説明書、接続ケーブル一式

運動仕様

外形図

OPTION

オプション

オプション一覧

• ○：対応可　△：条件付対応可　×：対応不可
• ※1：接続できる機器は、お問合せください。
• ※2：ゴムペダルを標準ペダルに交換できます。（交換用標準ペダルを別途ご購入ください。）
• ※製品の仕様や構成の一部が予告なく変更されることがありますのであらかじめご了承ください。

運動モードについて

ストレングスエルゴには、アイソトニック（定トルク）、アイソパワー（定ワット）、アイソキネティック（等速度）の運動モードがあります。

• ● アイソトニック・・・等張性運動といい、一定の抵抗力がかかる状態で運動する方法
  詳細を見る
• ● アイソパワー・・・定ワット運動といい、一定の仕事率（ワット）で運動する方法
  詳細を見る
• ● アイソキネティック・・・等速度運動といい、負荷が利用者自身の発揮したちからで運動する方法
  詳細を見る

アシスト運動について

アシスト運動は、モータのちからでペダルを回転させる他動運動です。
利用者が自力でペダルを常時回転させることができなくても、モータによるペダルの回転に合わせて可能な範囲で自力運動することも可能です。また全域他動運動を行っても、下肢に運動刺激を加えられるほか、ウォーミングアップやクールダウンなど血流増量効果も期待できます。

筋力測定機能について

筋力測定には、アイソキネティックモードを使用しています。
ペダルの角度に対する負荷トルクを測定し、グラフや数値で表示するほか、240では付属のプリンタにてアウトカム・レポートとして印刷できます。また付属パソコン内に納められた男女・年齢別データと比較することもできます。

相対強度運動について

相対強度運動とは、筋力測定で測定した最大筋力発揮時の運動強度を100%として、アイソトニック運動の運動量をその割合で設定するものです。

運動負荷試験について

運動負荷試験の負荷装置として使用できます。
通常は、エルゴメータの負荷制御機能を持つ心電計や 呼気ガス分析器と接続し、運動負荷試験をおこないます。

単位と変換式について

1. （1）トルクと仕事率（ワット）の関係
   仕事率（ワット）[W]＝トルク[N･m]×ペダル回転速度[rpm]÷9.55
2. （2）仕事率（ワット）と仕事（ジュール）の関係
   仕事（ジュール）[J]＝仕事率（ワット）[W]×運動時間[sec]
3. （3）仕事（ジュール）とエネルギー（カロリー）の関係
   エネルギー（カロリー）[kcal]＝仕事（ジュール）[kJ]÷4.2
   なお上記で求まるカロリーはあくまでエルゴバイクが消費したエネルギーでしかなく、人の代謝エネルギーとは異なります。この効率（一般的に人体効率と呼びます）は凡そ25%程度ともいわれていますので、上記の約4倍の値を人の代謝消費カロリーとみることができます。
