小規模IIoT（ネットワークインタフェースユニット）

デジタル信号変換器（ターミナルユニット）、アナログ信号変換器をネットワークでつなぎ、デバイス情報の簡単収集による小規模IIoTを実現します。


小規模IIoTで情報の一元管理

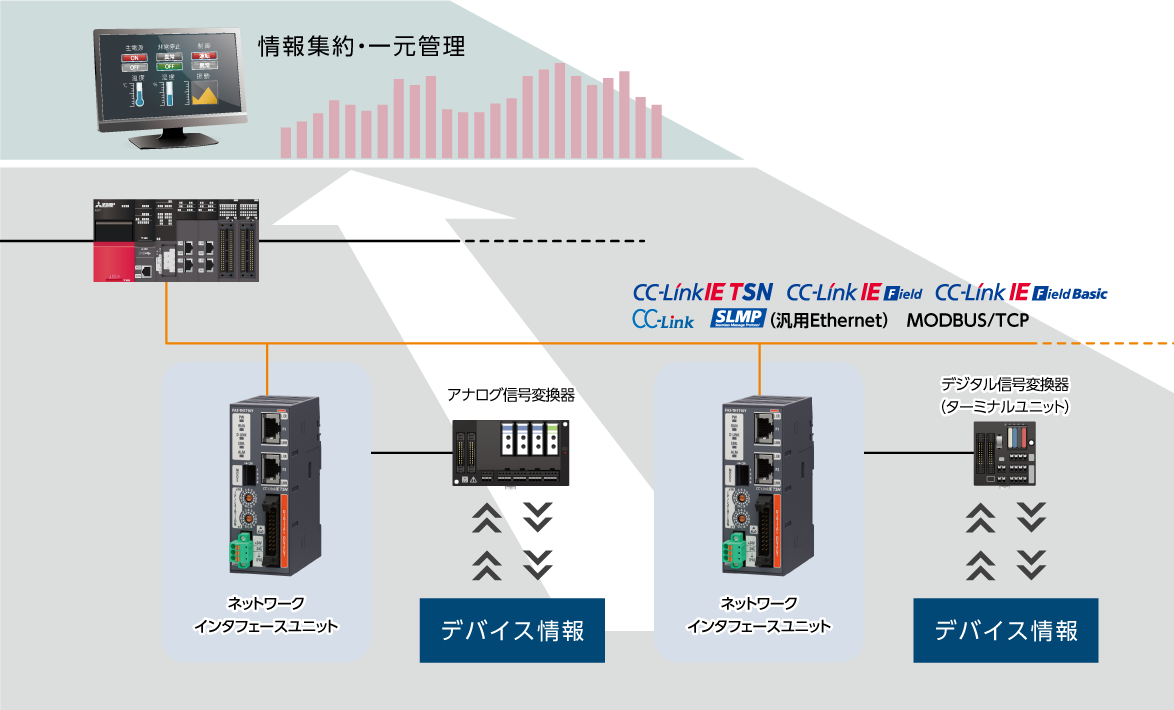

ネットワークインタフェースユニットでデジタル信号変換器（ターミナルユニット）・アナログ信号変換器のデバイス群をネットワークでつなぎ、生産現場のデバイス情報を集約・可視化・分析することで、生産性および品質を向上させるシステムを実現できます。


盤内省工数から装置内省工数

制御装置（シーケンサ）からの配線がCC-Link専用ケーブル1本でデバイスの近くに設置することができます。デバイスを増設する際も簡単です。

  • Before
  • After
機種一覧表

スイッチ切替えで各種ネットワークへ接続

CC-Link IE TSN、CC-Link IE Field、CC-Link IE Field Basic、SLMP（汎用Ethernet）、MODBUS/TCPへの接続は、ネットワークインタフェースユニット本体のスイッチにより選択設定することで対応できます。（CC-Link対応製品もラインアップ）


簡単配線

デジタル信号変換器（ターミナルユニット）やアナログ信号変換器との間は専用ケーブルによりワンタッチで簡単に接続できます。

システムに応じたネットワークインタフェースユニットの設置

モジュール方式で最適構成

1点単位で制御方式を選定することにより、最適システム構成の構築およびコスト削減・省スペース化できます。

  • n15_750.png
  • n16_750.png

関連製品：デジタル信号変換器（ターミナルユニット）

詳しくはこちら

関連製品：アナログ信号変換器

詳しくはこちら

選定表

デジタル信号変換器（ターミナルユニット）/アナログ信号変換器使用時

詳しくはこちら

機種一覧表

CC-Link IE TSN/Ethernet対応ネットワークインタフェースユニット (MODBUS/TCP対応品)

※以下の表は右にスクロールできます

形名 タイプ 専用ケーブル同梱
FA3-TH1M16XC-01C デジタル信号変換器用 入力 有
FA3-TH1M16Y-01C 出力（シンク）
FA3-TH1M16YE-01C 出力（ソース）
FA3-AT1M8X-01C アナログ信号変換器用 入力
FA3-AT1M8Y-01C 出力
FA3-TH1M16XC デジタル信号変換器用 入力 無 別売ケーブルをご確認ください
FA3-TH1M16Y 出力（シンク）
FA3-TH1M16YE 出力（ソース）
FA3-AT1M8X アナログ信号変換器用 入力
FA3-AT1M8Y 出力

CC-Link IE TSN/Ethernet対応ネットワークインタフェースユニット

※以下の表は右にスクロールできます

形名 タイプ 専用ケーブル同梱
FA3-TH1T16XC-01C デジタル信号変換器用 入力 有
FA3-TH1T16Y-01C 出力（シンク）
FA3-TH1T16YE-01C 出力（ソース）
FA3-AT1T8X-01C アナログ信号変換器用 入力
FA3-AT1T8Y-01C 出力
FA3-TH1T16XC デジタル信号変換器用 入力 無 別売ケーブルをご確認ください
FA3-TH1T16Y 出力（シンク）
FA3-TH1T16YE 出力（ソース）
FA3-AT1T8X アナログ信号変換器用 入力
FA3-AT1T8Y 出力

CC-Link対応ネットワークインタフェースユニット

※以下の表は右にスクロールできます

形名 タイプ 専用ケーブル同梱
FA3-TH1C16XC-01C デジタル信号変換器用 入力 有
FA3-TH1C16Y-01C 出力（シンク）
FA3-TH1C16YE-01C 出力（ソース）
FA3-AT1C8X-01C アナログ信号変換器用 入力
FA3-AT1C8Y-01C 出力
FA3-TH1C16XC デジタル信号変換器用 入力 無 別売ケーブルをご確認ください
FA3-TH1C16Y 出力（シンク）
FA3-TH1C16YE 出力（ソース）
FA3-AT1C8X アナログ信号変換器用 入力
FA3-AT1C8Y 出力

インタフェースユニット用ケーブル

※以下の表は右にスクロールできます

形名 品名 備考 ケーブル長
－ 専用ケーブル 製品（FA3-□□-01C）に同梱 0.1m
FA3-CB2L10MM1H20 信号変換器接続延長用ケーブル※ 専用ケーブル同梱無しの製品に必要な別売ケーブル 1m
FA3-CB2L20MM1H20 2m
FA3-CB2L30MM1H20 3m

※標準品にないケーブルはお問い合わせください。

CC-Linkケーブル

※以下の表は右にスクロールできます

形名 対応バージョン 仕様 ケーブル長
FA-CBL200SB Ver.1.00 標準 200m※１
FA-CBL200SBH 高性能
FA-CBL200SBZ 耐震（可動部用）
FA-CBL100PWSB DC24V電源線内蔵 100m※２
FA-CBL200PSBH Ver.1.10 標準 200m※１
FA-CBL200PSBZ 耐震（可動部用）
FA-CBL200LTPSBH 耐寒
FA-CBL100PWPSBH DC24V電源線内蔵 100m※２

※１：切り売りはできません。1000ｍ品も対応可能です。
※２：切り売りはできません。500ｍ品も対応可能です。

ユーザーズボイス

製品のご要望は、下記Webフォーマットからご連絡ください。

お問合せはこちら



CC-Link対応品（アナログ信号変換器 出力用)
お客様へ盤を納入後、アナログ計測器を追加したい要望を頂く事があったが、アナログ点数、スペースの制約等で難しい場合があった。
標準的にCC-Linkを制御盤内の通信に採用しているため、導入ハードルが低かった。
CC-Link対応品（アナログ信号変換器 出力用)
シーケンサによってはアナログ入出力点数の制約が大きいものがある。
 FA3-AT1Cでは、CC-Linkケーブルで接続出来れば、設置個所の制約が少ない。
 (CC-Linkの接続台数制限までアナログ入出力を増設可能）
CC-Link対応品（アナログ信号変換器 出力用)
標準的にCC-Linkを採用しているためシーケンサシリーズを問わずに接続できる。
CC-Link IE TSN対応品 (アナログ信号変換器)
ネットワークインタフェースユニットと、アナログ信号変換器のベースそれぞれにDC24V供給が必要なため、共通で電源供給できると省配線になる。
CC-Link IE TSN対応品 (アナログ信号変換器)
DINレースに対してピッタリすぎるので0.5~1mmの余白があるほうが使いやすい。
