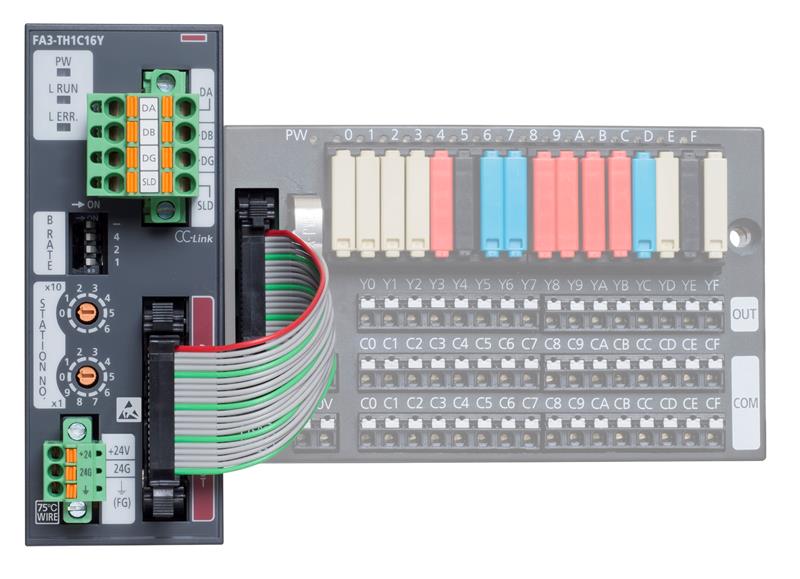

デジタル信号変換器(ターミナルユニット)用 CC-Link対応インタフェースユニット

FA3-TH1C16YE-01C

特長

  • 製品概要:
    デジタル信号変換器(ターミナルユニット)をCC-Linkでつなぎ、デバイス情報の簡単収集による小規模IoTを実現します。
    特長1.
    小規模IoTで情報の一元管理:
    デバイス群の情報をCC-Link経由で上位階層に集約し、可視化できます。
    特長2.
    盤内省工数から装置内省工数:
    制御盤から装置/中継ボックスまでをCC-Link専用ケーブル1本で配線することができます。デバイスを増設する際も、シンプルに配線が可能です
    特長3.
    簡単配線:
    デジタル信号変換器との間は専用ケーブルによりワンタッチで接続できます。専用ケーブル(0.1m)を同梱しています。
    特長4.
    モジュール方式で最適構成:
    1 点単位でのモジュール選定によりコスト削減、省スペース化ができます。
標準価格(税抜き) 37,400
販売状況 販売中

基本仕様

項目 仕様
形名 FA3-TH1C16YE-01C
用途 ネットワーク機器
接続可能機器(上位機器) MELSEC iQ-Rシリーズ CC-Linkマスタ局
MELSEC iQ-Fシリーズ CC-Linkマスタ局
MELSEC-Qシリーズ CC-Linkマスタ局
MELSEC-Lシリーズ CC-Linkマスタ局
接続可能機器(デジタル信号変換器) FA-THE16YTR20S
FA-THE16YTH11S
FA1-TH1E16Y2RA20S
FA1-TH1E16Y2RA20S1E
FA1-TH1E16Y1SR20S1E
FA1-TH1E16Y1TR20S1E
FA1-TH1E16Y2SC20S1E
製品分類 小規模IoT
納期 〇 (仕込み生産品)
価格、納期について
価格、納期の詳細は、お取引のある三菱電機機器代理店にご確認ください。

仕様

一般仕様

項目 仕様
使用周囲温度 0~55℃
保存周囲温度 -25~75℃
使用周囲湿度 5~95%RH (結露しないこと)
保存周囲湿度 5~95%RH (結露しないこと)
耐振動 (断続的な振動がある場合) 5~8.4Hz 片振幅 3.5mm
8.4~150Hz 加速度 9.8m/s2
掃引回数 X、Y、Z 各方向10回
耐振動 (連続的な振動がある場合) 5~8.4Hz 片振幅 1.75mm
8.4~150Hz 加速度 4.9m/s2
耐衝撃 147m/s2
X、Y、Z 各方向3回
使用雰囲気 腐食性ガスがないこと
使用標高 ※1 0~2000m
設置場所 ※2 制御盤内
オーバボルテージカテゴリ ※3 II以下
汚染度 ※4 2以下
注意事項 ※1:標高0mの大気圧以上に加圧した環境で使用または保存しないでください。使用した場合は、誤動作する可能性があります。加圧して使用する場合には、当社の支社、代理店にご相談ください。
※2:IP20を満たし、かつUL50 type1以上の制御盤内に設置してください。また必要に応じて、使用する環境条件に適した制御盤を設計してください。
※3:その機器が公衆配電網から構内の機械装置にいたるまでの、どこの配電部に接続されていることを想定しているかを示します。カテゴリIIは、固定設備から給電される機器などに適用されます。定格300Vまでの機器の耐サージ電圧は2500Vです。
※4:その機器が使用される環境における導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。


製品仕様

項目 仕様
入力形式 ソースタイプ
出力点数 16点
応答時間 OFF→ON 0.5ms以下
ON→OFF 1.5ms以下
注釈 デジタル信号変換器(モジュール)の応答時間は含みません。
外部接続方式 上位機器接続部 2ピース スプリングクランプ端子台
デジタル信号変換器接続部 MIL20Pコネクタ
電源接続部 2ピース スプリングクランプ端子台
ユニット取付け DINレール取付け
ネジ取付け (付属のネジ取付け用固定具を使用)
上位機器接続用端子台 適合電線サイズ CC-Link専用ケーブル
CC-Link専用ケーブル(Ver.1.00対応) (FANC-SB、FA-CBL200SB)
CC-Link専用高性能ケーブル(Ver.1.00対応) (FANC-SBH、FA-CBL200SBH)
Ver.1.10対応CC-Link専用ケーブル (FANC-110SBH、CS-110、FA-CBL200PSBH)
適合フェルール端子(フエニックス・コンタクト株式会社製) 適合フェルール端子型式 (スリーブ長) :
【信号線】
AI 0.5-10 WH (10mm)
AI 0.5-8 WH (8mm)
【シールド線】
AI 2.5-10 BU (10mm)
AI 2.5-8 BU (8mm)
圧着工具 : CRIMPFOX 6
デジタル信号変換器接続用ケーブル 製品付属 ケーブル長0.1mの専用ケーブルを同梱しています。
別売 FA3-CB2L10MM1H20 (1m)
FA3-CB2L20MM1H20 (2m)
FA3-CB2L30MM1H20 (3m)
ユニット電源用端子台 適合電線サイズ より線または単線0.34~1.5mm2(AWG22~18)
適合フェルール端子(フエニックス・コンタクト株式会社製) 適合フェルール端子型式 (スリーブ長、適合電線サイズ) :
AI 0.34-10TQ(10mm、0.34mm2 (AWG22) )
AI 0.34-8 TQ(8mm、0.34mm2 (AWG22) )
AI 0.5-10 WH (10mm、0.5mm2 (AWG20) )
AI 0.5-8 WH (8mm、0.5mm2 (AWG20) )
A 0.5-10 (10mm、0.5mm2 (AWG20) )
A 0.5-8 (8mm、0.5mm2 (AWG20) )
A 0.75-10 (10mm、0.75mm2 (AWG18) )
A 0.75-8 (8mm、0.75mm2 (AWG18) )
A 1-10 (10mm、1.0mm2 (AWG18)
A 1-8 (8mm、1.0mm2 (AWG18)
A 1.5-10 (10mm、1.5mm2 (AWG16)
圧着工具 : CRIMPFOX 6
適合フェルール端子(ワゴジャパン株式会社製) 適合フェルール端子型式 (スリーブ長、適合電線サイズ) :
216-302(8mm、0.34mm2 (AWG24~22) )
216-201(8mm、0.5mm2 (AWG22~20) )
圧着工具 : 206-1204
外部供給電源 電圧 DC20.4V~28.8V (DC24V-15%、+20%) (リップル率5%以内)
消費電流 0.10A
デジタル信号変換器 デジタル信号変換器にもDC24V電源の供給が必要です。なお必要な電源の仕様につきましてはご使用になるデジタル信号変換器のマニュアルにてご確認ください。
外形寸法 W (幅) 40mm (ネジ取付け用固定具は含まず)
67mm (ネジ取付け用固定具を含む)
D (奥行き 70mm (コネクタは含まず)
86mm (コネクタを含む)
質量 160g
CC-Link仕様 局種別 リモートI/O局
CC-Linkバージョン Ver. 1.10
通信速度 10Mbps
5Mbps
2.5Mbps
625kbps
156kbps
占有局数 1局
RX/RY点数 32点

外形寸法図・製品CADデータ

外形寸法図

該当する外形寸法図はありません。

名称 ファイル名

製品CADデータ

配線図・接続例・注意事項

配線図・接続例

該当する配線図・接続例はありません。

名称 ファイル名

その他の技術情報

該当する技術情報はありません。

名称 ファイル名

使用上の注意事項

該当する使用上の注意事項はありません。

名称 ファイル名

カタログ・新製品ニュース

※以下の表は右にスクロールできます

名称 言語 文書番号 発行年月
CC-Link IE TSN/Ethernet 対応ネットワークインタフェースユニット(2MB) 日本語 MEIC214_214-B 2023年6月
网络接口模块(2MB) 中文簡体字 MEIC225C_224-A 2023年6月
CC-Link IE TSN/Ethernet Network Interface Modules(2MB) 英語 MEIC215E_214-B 2023年6月
FAグッズ 総合カタログ ダイジェスト版(13MB) 日本語 MEIC197_209-A 2022年7月
FA关联产品 综合目录 摘要版(15MB) 中文簡体字 MEIC199C_209-A 2022年7月
FA Goods General Catalog Digest edition(12MB) 英語 MEIC198E_209-A 2022年7月
FA Goods General Catalog Network Devices(19MB) 英語 MEIC204E_20Y-A 2022年7月
FAグッズ 総合カタログ ネットワーク機器編(19MB) 日本語 MEIC203_20Y-B 2023年4月

マニュアル

※以下の表は右にスクロールできます

名称 言語 文書番号 発行年月
ユーザーズマニュアル(ハードウェア編)(762KB) 日本語 50D-FG0369-A 2020年6月
User's Manual (Hardware Edition)(649KB) English 50D-FG0470-A 2020年6月
ユーザーズマニュアル(詳細編)(3MB) 日本語 50D-FG0370-A 2020年6月

技術資料(テクニカルニュース)

該当する技術資料(テクニカルニュース)はありません。

※以下の表は右にスクロールできます

名称 言語 文書番号 発行年月

ダウンロード

プロファイル・ユニットFB(ファンクションブロック)

名称 ファイル名

コントロール&コミュニケーションシステムプロファイル CSP+

名称 ファイル名
CSP+プロファイル(日本語)(A)(4KB) sales_fa_meefan_fa3-th1c16ye-01c_sample_1.zip
CSP+プロファイル(英語)(A)(4KB) sales_fa_meefan_fa3-th1c16ye-01c_sample_2.zip
CSP+プロファイル(中国語)(A)(4KB) sales_fa_meefan_fa3-th1c16ye-01c_sample_4.zip

CSP+とは、機器の立上げ、運用・保守のために必要な情報を格納した設定ファイルです。
ご使用方法については、三菱電機製GX Works3 オペレーティングマニュアル、
三菱電機製GX Works2 Version1 オペレーティングマニュアル(共通編)を参照してください。

サンプルプログラム

名称 ファイル名
CC-Link サンプルプログラム (MELSEC-Q シリーズ用)(A)(173KB) sales_fa_meefan_fa3-th1c16ye-01c_sample_3.zip

ユーザーズマニュアル詳細編に掲載しているサンプルプログラムです。
サンプルプログラムの仕様および機能については、ユーザーズマニュアル詳細編を参照してください。
