アナログ信号変換器用CC-Link対応ネットワークインタフェースユニット出力タイプ

FA3-AT1C8Y-01C

特長

  • 製品概要:
    アナログ信号変換器をCC-Linkでつなぎ、デバイス情報の簡単収集による小規模IoTを実現します。
    特長1.
    小規模IoTで情報の一元管理:
    デバイス群の情報をCC-Link経由で上位階層に集約し、可視化できます。
    特長2.
    盤内省工数から装置内省工数:
    制御盤から装置/中継ボックスまでをCC-Link専用ケーブル1本で配線することができます。デバイスを増設する際も、シンプルに配線が可能です
    特長3.
    簡単配線:

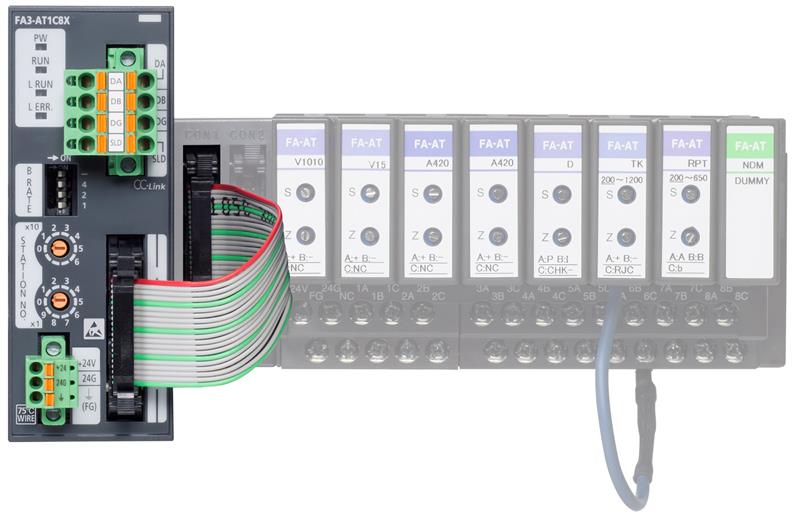

    アナログ信号変換器との間は専用ケーブルによりワンタッチで接続できます。専用ケーブル(0.1m)を同梱しています。
    特長4.
    モジュール方式で最適構成:
    1 点単位でのモジュール選定によりコスト削減、省スペース化ができます。
標準価格(税抜き) 64,000
販売状況 販売中

基本仕様

項目 仕様
形名 FA3-AT1C8Y-01C
用途 ネットワーク機器
接続可能機器(上位機器) MELSEC iQ-Rシリーズ CC-Linkマスタ局
MELSEC iQ-Fシリーズ CC-Linkマスタ局
MELSEC-Qシリーズ CC-Linkマスタ局
MELSEC-Lシリーズ CC-Linkマスタ局
接続可能機器(アナログ信号変換器) FA-ATSVM1XV05
FA-ATSVM1XV15
FA-ATSVM1XV1010
FA-ATSVM1XA420
FA-ATSVM1XD
FA-ATSVM1XRPT
FA-ATSVM1XRPT0010
FA-ATSVM1XRPT0020
FA-ATSVM1XRJPT
FA-ATSVM1XTB
FA-ATSVM1XTR
FA-ATSVM1XTS
FA-ATSVM1XTK
FA-ATSVM1XTK0040
FA-ATSVM1XTK0060
FA-ATSVM1XTK0080
FA-ATSVM1XTE
FA-ATSVM1XTJ
FA-ATSVM1XTT
FA-ATSVM1XTN
FA-ATNDM5
製品分類 小規模IoT
納期 〇 (仕込み生産品)
海外規格 UL
CE 〇 (同梱ケーブルは対象外)
RoHS
KC 〇 (同梱ケーブルは対象外)
価格、納期について
価格、納期の詳細は、お取引のある三菱電機機器代理店にご確認ください。

仕様

一般仕様

項目 仕様
使用周囲温度 0~55℃
保存周囲温度 -25~75℃
使用周囲湿度 5~95%RH (結露しないこと)
保存周囲湿度 5~95%RH (結露しないこと)
耐振動 (断続的な振動がある場合) 5~8.4Hz 片振幅 3.5mm
8.4~150Hz 加速度 9.8m/s2
掃引回数 X、Y、Z 各方向10回
耐振動 (連続的な振動がある場合) 5~8.4Hz 片振幅 1.75mm
8.4~150Hz 加速度 4.9m/s2
耐衝撃 147m/s2
X、Y、Z 各方向3回
使用雰囲気 腐食性ガスがないこと
使用標高 ※1 0~2000m
設置場所 ※2 制御盤内
オーバボルテージカテゴリ ※3 II以下
汚染度 ※4 2以下
注意事項 ※1:標高0mの大気圧以上に加圧した環境で使用または保存しないでください。使用した場合は、誤動作する可能性があります。加圧して使用する場合には、当社の支社、代理店にご相談ください。
※2:IP20を満たし、かつUL50 type1以上の制御盤内に設置してください。また必要に応じて、使用する環境条件に適した制御盤を設計してください。
※3:その機器が公衆配電網から構内の機械装置にいたるまでの、どこの配電部に接続されていることを想定しているかを示します。カテゴリIIは、固定設備から給電される機器などに適用されます。定格300Vまでの機器の耐サージ電圧は2500Vです。
※4:その機器が使用される環境における導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。


製品仕様

項目 仕様
アナログ出力点数 8チャンネル
アナログ出力 DC1~5V (外部負荷抵抗 : 10kΩ以上)
入出力特性 デジタル入力範囲 0~16000
アナログ出力範囲 1~5V
精度 (アナログ出力値の最大値に対する精度) 周囲温度 : 0~55℃ +-0.3% (+-12mV)
周囲温度 : 25+-5℃ +-0.1% (+-4mV)
最大分解能 0.25mV
注釈 アナログ信号変換器(モジュール)の精度は含みません。
最大変換速度 1チャンネルあたり 1ms
外部接続方式 上位機器接続部 2ピース スプリングクランプ端子台
デジタル信号変換器接続部 MIL20Pコネクタ
電源接続部 2ピース スプリングクランプ端子台
ユニット取付け DINレール取付け
ネジ取付け (付属のネジ取付け用固定具を使用)
上位機器接続用端子台 適合電線サイズ CC-Link専用ケーブル
CC-Link専用ケーブル(Ver.1.00対応) (FANC-SB、FA-CBL200SB)
CC-Link専用高性能ケーブル(Ver.1.00対応) (FANC-SBH、FA-CBL200SBH)
Ver.1.10対応CC-Link専用ケーブル (FANC-110SBH、CS-110、FA-CBL200PSBH)
適合フェルール端子(フエニックス・コンタクト株式会社製) 適合フェルール端子型式 (スリーブ長) :
【信号線】
AI 0.5-10 WH (10mm)
AI 0.5-8 WH (8mm)
【シールド線】
AI 2.5-10 BU (10mm)
AI 2.5-8 BU (8mm)
圧着工具 : CRIMPFOX 6
アナログ信号変換器接続用ケーブル 製品付属 ケーブル長0.1mの専用ケーブルを同梱しています。
別売 FA3-CB2L10MM1H20 (1m)
FA3-CB2L20MM1H20 (2m)
FA3-CB2L30MM1H20 (3m)
ユニット電源用端子台 適合電線サイズ より線または単線0.34~1.5mm2(AWG22~18)
適合フェルール端子(フエニックス・コンタクト株式会社製) 適合フェルール端子型式 (スリーブ長、適合電線サイズ) :
AI 0.34-10TQ(10mm、0.34mm2 (AWG22) )
AI 0.34-8 TQ(8mm、0.34mm2 (AWG22) )
AI 0.5-10 WH (10mm、0.5mm2 (AWG20) )
AI 0.5-8 WH (8mm、0.5mm2 (AWG20) )
A 0.5-10 (10mm、0.5mm2 (AWG20) )
A 0.5-8 (8mm、0.5mm2 (AWG20) )
A 0.75-10 (10mm、0.75mm2 (AWG18) )
A 0.75-8 (8mm、0.75mm2 (AWG18) )
A 1-10 (10mm、1.0mm2 (AWG18)
A 1-8 (8mm、1.0mm2 (AWG18)
A 1.5-10 (10mm、1.5mm2 (AWG16)
圧着工具 : CRIMPFOX 6
適合フェルール端子(ワゴジャパン株式会社製) 適合フェルール端子型式 (スリーブ長、適合電線サイズ) :
216-302(8mm、0.34mm2 (AWG24~22) )
216-201(8mm、0.5mm2 (AWG22~20) )
圧着工具 : 206-1204
外部供給電源 電圧 DC20.4V~28.8V (DC24V-15%、+20%) (リップル率5%以内)
消費電流 0.12A
アナログ信号変換器 アナログ信号変換器にもDC24V電源の供給が必要です。なお必要な電源の仕様につきましてはご使用になるアナログ信号変換器のマニュアルにてご確認ください。
外形寸法 H (高さ) 105mm (突起形状は含まず)
W (幅) 40mm (ネジ取付け用固定具は含まず)
67mm (ネジ取付け用固定具を含む)
D (奥行き 70mm (コネクタは含まず)
86mm (コネクタを含む)
質量 160g
CC-Link仕様 局種別 リモートデバイス局
CC-Linkバージョン Ver. 1.10
占有局数 2局
RX/RY点数 64点
RWr/RWw点数 8ワード

外形寸法図・製品CADデータ

外形寸法図

該当する外形寸法図はありません。

名称 ファイル名

製品CADデータ

配線図・接続例・注意事項

配線図・接続例

該当する配線図・接続例はありません。

名称 ファイル名

その他の技術情報

該当する技術情報はありません。

名称 ファイル名

使用上の注意事項

該当する使用上の注意事項はありません。

名称 ファイル名

カタログ・新製品ニュース

※以下の表は右にスクロールできます

マニュアル

※以下の表は右にスクロールできます

名称 言語 文書番号 発行年月
ユーザーズマニュアル(ハードウェア編)(762KB) 日本語 50D-FG0369-A 2020年6月
User's Manual (Hardware Edition)(649KB) English 50D-FG0470-A 2020年6月
ユーザーズマニュアル(詳細編)(3MB) 日本語 50D-FG0370-A 2020年6月

技術資料(テクニカルニュース)

該当する技術資料(テクニカルニュース)はありません。

※以下の表は右にスクロールできます

名称 言語 文書番号 発行年月

ダウンロード

プロファイル・ユニットFB(ファンクションブロック)

名称 ファイル名

コントロール&コミュニケーションシステムプロファイル CSP+

名称 ファイル名
CSP+プロファイル(日本語)(A)(5KB) sales_fa_meefan_fa3-at1c8y-01c_sample_1.zip

CSP+とは、機器の立上げ、運用・保守のために必要な情報を格納した設定ファイルです。
ご使用方法については、三菱電機製GX Works3 オペレーティングマニュアル、
三菱電機製GX Works2 Version1 オペレーティングマニュアル(共通編)を参照してください。

サンプルプログラム

名称 ファイル名
サンプルプログラム(A)(178KB) sales_fa_meefan_fa3-at1c8y-01c_sample_2.zip

ユーザーズマニュアル詳細編に掲載しているサンプルプログラムです。サンプルプログラムの仕様および機能については、ユーザーズマニュアル詳細編を参照してください。
