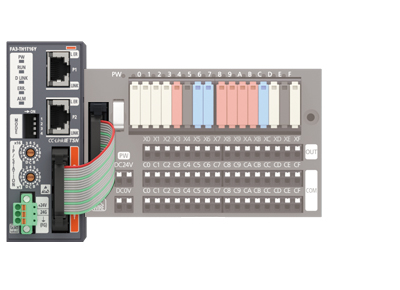

- デジタル信号変換器(ターミナルユニット)用 CC-Link IE TSN/Ethernet対応ネットワークインタフェースユニット
FA3-TH1M16YE-01C
特長
-
- 製品概要：
- デジタル信号変換器(ターミナルユニット)をネットワークでつなぎ、デバイス情報の簡単収集による小規模IoTを実現します。
- 特長1.
- 小規模IoTで情報の一元管理：
デバイス群の情報をネットワーク経由で上位階層に集約し、可視化できます。
- 特長2.
- 盤内省工数から装置内省工数：
制御盤から装置/中継ボックスまでをEthernetケーブル1本で配線することができます。デバイスを増設する際も、シンプルに配線が可能です
- 特長3.
- 簡単配線：
デジタル信号変換器との間は専用ケーブルによりワンタッチで接続できます。専用ケーブル(0.1m)を同梱しています。
- 特長4.
- モジュール方式で最適構成：
1 点単位でのモジュール選定によりコスト削減、省スペース化ができます。
| 標準価格(税抜き) | 48,400 |
|---|---|
| 販売状況 | 販売中 |
基本仕様
| 項目 | 仕様 | |
|---|---|---|
| 形名 | FA3-TH1M16YE-01C | |
| 用途 | ネットワーク機器 | |
| 接続可能機器(上位機器) | MELSEC iQ-Rシリーズ | CC-Link IE TSNマスタ局 CC-Link IE Field マスタ局 CC-Link IE Field Basicマスタ局 SLMPクライアント MODBUS/TCP |
| MELSEC iQ-Fシリーズ | CC-Link IE TSNマスタ局 CC-Link IE Field マスタ局 CC-Link IE Field Basicマスタ局 SLMPクライアント |
|
| MELSEC-Qシリーズ | CC-Link IE Field マスタ局 CC-Link IE Field Basicマスタ局 SLMPクライアント MODBUS/TCP |
|
| MELSEC-Lシリーズ | CC-Link IE Field マスタ局 CC-Link IE Field Basicマスタ局 SLMPクライアント MODBUS/TCP |
|
| 接続可能機器(デジタル信号変換器) | FA-THE16YTR20S FA-THE16YTH11S FA1-TH1E16Y2RA20S FA1-TH1E16Y2RA20S1E FA1-TH1E16Y1SR20S1E FA1-TH1E16Y1TR20S1E FA1-TH1E16Y2SC20S1E |
|
| 製品分類 | 小規模IoT | |
| 納期 | 〇（仕込み生産品） | |
- 価格、納期について
- 価格、納期の詳細は、お取引のある三菱電機機器代理店にご確認ください。
仕様
一般仕様
| 項目 | 仕様 | |
|---|---|---|
| 使用周囲温度 | 0～55℃ | |
| 保存周囲温度 | -25～75℃ | |
| 使用周囲湿度 | 5～95%RH (結露しないこと） | |
| 保存周囲湿度 | 5～95%RH (結露しないこと） | |
| 耐振動 (断続的な振動がある場合) | 5～8.4Hz | 片振幅 3.5mm |
| 8.4～150Hz | 加速度 9.8m/s2 | |
| 掃引回数 | X、Y、Z 各方向10回 | |
| 耐振動 (連続的な振動がある場合) | 5～8.4Hz | 片振幅 1.75mm |
| 8.4～150Hz | 加速度 4.9m/s2 | |
| 耐衝撃 | 147m/s2 X、Y、Z 各方向3回 |
|
| 使用雰囲気 | 腐食性ガスがないこと | |
| 使用標高 ※1 | 0～2000m | |
| 設置場所 ※2 | 制御盤内 | |
| オーバボルテージカテゴリ ※3 | II以下 | |
| 汚染度 ※4 | 2以下 | |
| 注意事項 | ※1：標高0mの大気圧以上に加圧した環境で使用または保存しないでください。使用した場合は、誤動作する可能性があります。加圧して使用する場合には、当社の支社、代理店にご相談ください。 | |
| ※2：IP20を満たし、かつUL50 type1以上の制御盤内に設置してください。また必要に応じて、使用する環境条件に適した制御盤を設計してください。 | ||
| ※3：その機器が公衆配電網から構内の機械装置にいたるまでの、どこの配電部に接続されていることを想定しているかを示します。カテゴリIIは、固定設備から給電される機器などに適用されます。定格300Vまでの機器の耐サージ電圧は2500Vです。 | ||
| ※4：その機器が使用される環境における導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。 | ||
製品仕様
| 項目 | 仕様 | |
|---|---|---|
| 出力形式 | ソースタイプ | |
| 出力点数 | 16点 | |
| 応答時間 | OFF→ON | 0.5ms以下 |
| ON→OFF | 1.5ms以下 | |
| 注釈 | デジタル信号変換器(モジュール)の応答時間は含みません。 | |
| 外部接続方式 | 上位機器接続部 | RJ-45コネクタ |
| デジタル信号変換器接続部 | MIL20Pコネクタ | |
| 電源接続部 | 2ピース スプリングクランプ端子台 | |
| ユニット取付け | DINレール取付け ネジ取付け (付属のネジ取付け用固定具を使用) |
|
| 上位機器接続用ケーブル | 1Gbps通信時 | 1000BASE-Tの規格を満たすEthernetケーブル (ストレート/クロス) カテゴリ5e以上(二重シールド付、STP)ケーブル |
| 100Mbps通信時 | 100BASE-TXの規格を満たすEthernetケーブル (ストレート/クロス) カテゴリ5以上(二重シールド付、STP)ケーブル |
|
| デジタル信号変換器接続用ケーブル | 製品付属 | ケーブル長0.1mの専用ケーブルを同梱しています。 |
| 別売 | FA3-CB2L10MM1H20 (1m) FA3-CB2L20MM1H20 (2m) FA3-CB2L30MM1H20 (3m) |
|
| ユニット電源用端子台 | 適合電線サイズ | より線または単線0.34～1.5mm2（AWG22～18） |
| 適合フェルール端子（フエニックス・コンタクト株式会社製） | 適合フェルール端子型式 (スリーブ長、適合電線サイズ) : AI 0.34-10TQ（10mm、0.34mm2 (AWG22) ) AI 0.34-8 TQ（8mm、0.34mm2 (AWG22) ) AI 0.5-10 WH (10mm、0.5mm2 (AWG20) ) AI 0.5-8 WH (8mm、0.5mm2 (AWG20) ) A 0.5-10 (10mm、0.5mm2 (AWG20) ) A 0.5-8 (8mm、0.5mm2 (AWG20) ) A 0.75-10 (10mm、0.75mm2 (AWG18) ) A 0.75-8 (8mm、0.75mm2 (AWG18) ) A 1-10 (10mm、1.0mm2 (AWG18) A 1-8 (8mm、1.0mm2 (AWG18) A 1.5-10 (10mm、1.5mm2 (AWG16) 圧着工具 : CRIMPFOX 6 |
|
| 適合フェルール端子（ワゴジャパン株式会社製） | 適合フェルール端子型式 (スリーブ長、適合電線サイズ) : 216-302（8mm、0.34mm2 (AWG24～22) ) 216-201（8mm、0.5mm2 (AWG22～20) ) 圧着工具 : 206-1204 |
|
| 外部供給電源 | 電圧 | DC20.4V～28.8V (DC24V－15%、＋20%) (リップル率5%以内) |
| 消費電流 | 0.12A | |
| デジタル信号変換器 | デジタル信号変換器にもDC24V電源の供給が必要です。なお必要な電源の仕様につきましてはご使用になるデジタル信号変換器のマニュアルにてご確認ください。 | |
| 外形寸法 | H (高さ) | 105mm (突起形状は含まず) |
| W (幅) | 40mm (ネジ取付け用固定具は含まず) 67mm (ネジ取付け用固定具を含む) |
|
| D (奥行き | 70mm (コネクタは含まず) 86mm (コネクタを含む) |
|
| 質量 | 160g | |
| 対応ネットワーク | CC-Link IE TSN | 対応 |
| CC-Link IEフィールドネットワーク | 対応 | |
| CC-Link IEフィールドネットワークBasic | 対応 | |
| SLMP (汎用Ethernet) | 対応 | |
| Modbus/TCP | 対応 | |
| CC-Link IE TSN仕様 | 局種別 | リモート局 |
| 認証クラス | Class B | |
| 通信速度 | 1Gbps 100Mbps |
|
| トポロジー | ライン接続 スター接続 スター接続とライン接続の混在 |
|
| CC-Link IEフィールドネットワーク仕様 | 局種別 | リモートデバイス局 |
| 通信速度 | 1Gbps | |
| トポロジー | ライン接続 スター接続 スター接続とライン接続の混在 リング接続 |
|
| CC-Link IEフィールドネットワークBasic仕様 | 局種別 | リモート局 |
| 通信速度 | 100Mbps | |
| トポロジー | スター接続 | |
| SLMP仕様 | 局種別 | サーバ |
| 通信速度 | 100Mbps | |
| トポロジー | スター接続 | |
| Modbus/TCP仕様 | 機器種別 | Modbus/TCP スレーブ機器 |
| 通信速度 | 100Mbps 10Mbps |
|
| トポロジー | スター接続 | |
外形寸法図・製品CADデータ
外形寸法図
該当する外形寸法図はありません。
| 名称 | ファイル名 |
|---|
製品CADデータ
該当する製品CADはありません。
| 名称 | ファイル名 |
|---|
配線図・接続例・注意事項
配線図・接続例
該当する配線図・接続例はありません。
| 名称 | ファイル名 |
|---|
その他の技術情報
該当する技術情報はありません。
| 名称 | ファイル名 |
|---|
使用上の注意事項
該当する使用上の注意事項はありません。
| 名称 | ファイル名 |
|---|
カタログ・新製品ニュース
※以下の表は右にスクロールできます
| 名称 | 言語 | 文書番号 | 発行年月 |
|---|---|---|---|
| CC-Link IE TSN/Ethernet 対応ネットワークインタフェースユニット（1MB） | 日本語 | MEIC214_214-D | 2025年2月 |
| 网络接口模块（2MB） | 中文簡体字 | MEIC225C_224-B | 2025年2月 |
| CC-Link IE TSN/Ethernet Network Interface Modules（1MB） | 英語 | MEIC215E_214-D | 2025年2月 |
| 三菱電機エンジニアリング FA機器ラインアップ（7MB） | 日本語 | EIC002_247 | 2024年8月 |
| FAグッズ 総合カタログ ダイジェスト版（32MB） | 日本語 | MEIC197_209-B | 2024年3月 |
| FA Goods General Catalog Digest edition（28MB） | 英語 | MEIC198E_209-B | 2024年3月 |
| FA关联产品 综合目录 摘要版（29MB） | 中文簡体字 | MEIC199C_209-B | 2024年3月 |
| FAグッズ 総合カタログ ネットワーク/監視･トレーサビリティ/設備保守・保全機器編（43MB） | 日本語 | MEIC203_20Y-B | 2024年9月 |
| FA Goods General Catalog Purpose-Specific Products（40MB） | 英語 | MEIC204E_20Y-B | 2024年7月 |
マニュアル
※以下の表は右にスクロールできます
技術資料（テクニカルニュース）
該当する技術資料（テクニカルニュース）はありません。
※以下の表は右にスクロールできます
| 名称 | 言語 | 文書番号 | 発行年月 |
|---|
ダウンロード
プロファイル・ユニットFB（ファンクションブロック）
| 名称 | ファイル名 |
|---|---|
| CC-Link IE TSN ネットワーク FB ライブラリ(MELSEC iQ-R シリーズ用)（A）（546KB） | sales_fa_meefan_fa3-th1m16ye-01c_sample_2.zip |
| CC-Link IEフィールドネットワークBasic FB ライブラリ(MELSEC iQ-R シリーズ用)（A）（1MB） | sales_fa_meefan_fa3-th1m16ye-01c_sample_5.zip |
| CC-Link IEフィールドネットワークBasic FB ライブラリ(MELSEC-Q シリーズ用)（A）（3MB） | sales_fa_meefan_fa3-th1m16ye-01c_sample_7.zip |
コントロール＆コミュニケーションシステムプロファイル CSP+
| 名称 | ファイル名 |
|---|---|
| CSP+プロファイル（日本語）（A）（581KB） | sales_fa_meefan_fa3-th1m16ye-01c_sample_1.zip |
| CSP+プロファイル（英語）（A）（578KB） | sales_fa_meefan_fa3-th1m16ye-01c_sample_4.zip |
| CSP+プロファイル（中国語）（A）（556KB） | sales_fa_meefan_fa3-th1m16ye-01c_sample_6.zip |
CSP+とは、機器の立上げ、運用・保守のために必要な情報を格納した設定ファイルです。
ご使用方法については、三菱電機製GX Works3 オペレーティングマニュアル、
三菱電機製GX Works2 Version1 オペレーティングマニュアル（共通編）を参照してください。
サンプルプログラム
| 名称 | ファイル名 |
|---|---|
| CC-Link IE TSN ネットワーク サンプルプルグラム (MELSEC iQ-R シリーズ用)（A）（312KB） | sales_fa_meefan_fa3-th1m16ye-01c_sample_3.zip |
ユーザーズマニュアル詳細編に掲載しているサンプルプログラムです。
サンプルプログラムの仕様および機能については、ユーザーズマニュアル詳細編を参照してください。
