RFID(RFIDインタフェースユニット)
- 三菱電機株式会社製シーケンサに、オムロン株式会社製RFIDシステムV680シリーズを簡単に接続でき、製造現場の履歴管理、生産状況などのみえる化が可能になります。
RFIDシステムで製造現場に「見える」を導入
製造現場のあらゆる情報のみえる化を実現し、生産性を品質の向上に貢献します。
-
-
- こんな時に
システムに応じた構成
MELSEC iQ-Rシリーズ/MELSEC-Qシリーズ対応スロットインタイプは、シーケンサCPUと大容量データ(2048バイト)の高速通信が可能です。
CC-Link IEフィールド/CC-Link対応のネットワーク分散タイプは、デバイス局として分散設置による制御が可能になります。
- ●スロットインタイプとネットワーク分散タイプを併用することにより工程全体を制御できます。
工程1、5 :大容量データを扱うため高速・大容量タイプのMELSEC iQ-Rシリーズスロットインタイプ
工程2、3、4 :分散設置できるCC-Link IE フィールド/CC-Linkネットワーク分散タイプ
簡単立上げ
MELSEC iQ-Rシリーズ対応スロットインタイプは、MELSEC iQ-Rシリーズの機能を活用した3つの機能を実装しており、グラフィカルに初期設定が可能です。
また、MELSEC-Qシリーズ対応品(EQ-V680D1/2)を現在ご利用の場合、プログラムを流用可能のため、 MELSEC iQ-Rシリーズ対応品(ER-1V680D1/2)への移行がスムーズです。
その他の機種も、MEEFANまたは三菱電機FAサイトからダウンロードできる三菱電機株式会社製MELSOFT
シーケンサエンジニアリングソフトウェア用FB(ファンクションブロック)ライブラリで、プログラムを簡単に作成できます。
3つの新機能を搭載
-
- GUIでの初期設定
- ・グラフィカルに初期設定が可能
・ドラッグ&ドロップで割付け可能
-
- ユニットラベル
- ・ラベルプログラミング対応
・デバイスなどを一覧から選択可能
・ユニット割付けへの自動追従
-
- イベント履歴
- ・CPUのイベント履歴に対応
・エラーの発生時期、原因、処置方法の表示
-
プログラム流用
-
- 既存システムの流用

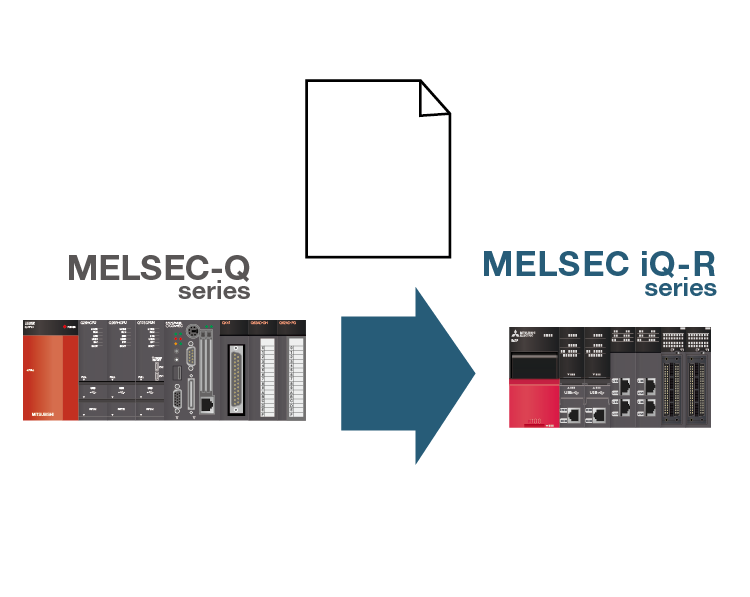

- ・当社製品MELSEC-Qシリーズスロットインタイプのプログラムを流用可能
-
プログラムを簡単に作成できるFB(ファンクションブロック)を提供
三菱電機株式会社製MELSOFT シーケンサエンジニアリングソフトウェア用FB(ファンクションブロック)ライブラリを、当社Webサイトまたは三菱電機FAサイトからダウンロードすることで、プログラムを簡単に作成できます。
詳しくはこちら
データの読み書き時間
豊富なテスト・測定機能
立上げ、保守時のアンテナとRFタグとの「交信テスト」、「ノイズレベル測定」などの診断を行うことができます。
-
- 交信テスト
- シーケンスプログラムを動作させずに、RFタグのデータ読出しを行います。
RFタグからのデータ読出し不具合時に、その不具合がシーケンスプログラムまたはアンテナ・RFタグのどちらに起因しているかを確認できます。
-
- 速度レベル測定
- RFタグを移動させながら連続して交信できる回数を測定します。測定結果を0〜99(回)で確認できます。
-
- 距離レベル測定
- アンテナ交信領域に対して、RFタグがどの程度の距離(レベル)にあるか測定します。測定結果を00〜06の7段階で確認できます。
-
- ノイズレベル測定
- アンテナ周囲のノイズレベルを測定します。
測定結果を0〜99で確認できますが、あくまでも目安としてください。
アンテナ設置現場において現状レベルを示すもので、RFタグとの交信異常時などのノイズ対策において、変化を把握できるようにした機能です。ノイズレベルに対して交信動作を保証するものではありません。
-
- 交信成功率測定

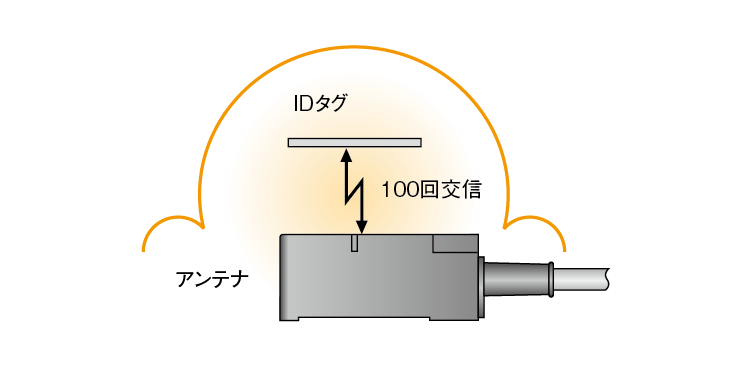

- RFタグを静止させた状態において100回の交信を行い、成功率を測定します。
測定結果を0〜100(%)で確認できます。
-
機能一覧
選定表
スロットインタイプ
スロットインタイプ
ネットワーク分散タイプ
オムロン株式会社製 RFIDシステム V680シリーズ アンプ・アンテナ・RFタグの組合せ表
機種一覧表
RFIDインタフェースユニット
形名 | タイプ | チャンネル接続数 | |
---|---|---|---|
ER-1V680D1 | MELSEC iQ-Rシリーズスロットインタイプ | 1チャンネル接続 | |
ER-1V680D2 | 2チャンネル接続 | ||
EQ-V680D1 | MELSEC-Qシリーズスロットインタイプ | 1チャンネル接続 | |
EQ-V680D2 | 2チャンネル接続 | ||
ECLEF-V680D2 | CC-Link IEフィールド対応ネットワーク分散タイプ | 2チャンネル接続 | |
ECL2-V680D1 | CC-Link対応ネットワーク分散タイプ | 1チャンネル接続 |
