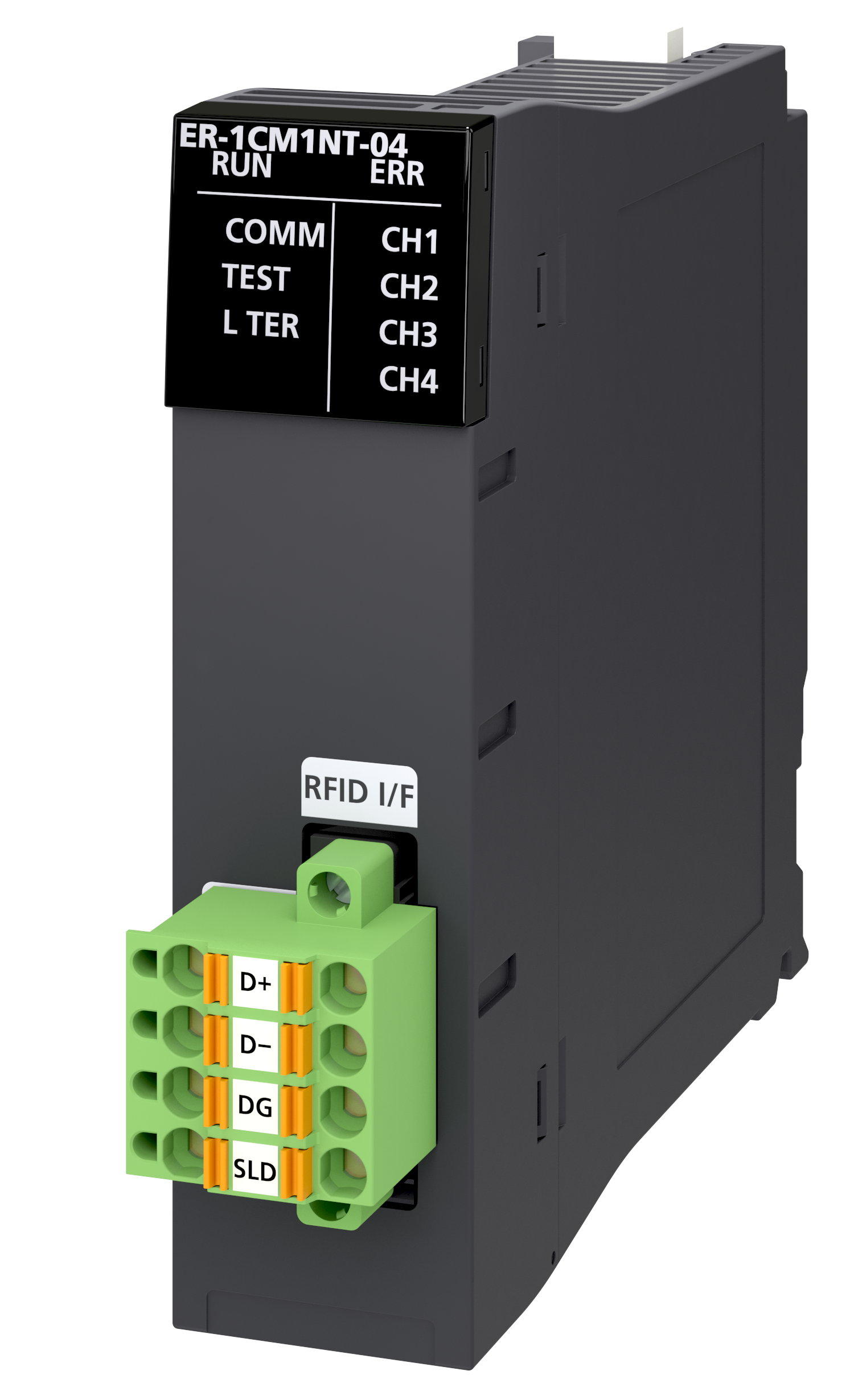

MELSEC iQ-Rシリーズ対応 RFIDインタフェースユニット(4チャンネル接続品)

ER-1CM1NT-04

特長

  • 製品概要：
    ・チャンネル接続台数4台
    ・製品とRFタグが一緒に工程を流れていくことで、生産現場の“様々な場所”で“必要な情報”をRFタグに収集/蓄積が可能です。RFタグの情報を読込み、トレーサビリティ管理、アンドンやタブレット端末によるリアルタイム監視、作業指示、在庫管理などに使用できます。
    特長1.
    ISO準拠のRFタグが使用可能
    特長2.
    RFIDインタフェースユニットとリーダライタを最大600mの分散設置
    特長3.
    RFタグとの高速通信
    特長4.
    RFタグとの通信距離拡大
    特長5.
    大容量RFタグが使用可能
    特長6.
    RFタグのカスタマイズ対応
    特長7.
    サンプルプログラムで簡単設計
標準価格(税抜き) 350,000
販売状況 販売中

基本仕様

項目 仕様
形名 ER-1CM1NT-04
用途 監視･トレーサビリティ機器
接続機器 シーケンサ
接続機器シリーズ MELSEC iQ-Rシリーズ
製品分類 RFID
端子台タイプ スロットイン
納期 〇 (仕込み生産品)
価格、納期について
価格、納期の詳細は、お取引のある三菱電機機器代理店にご確認ください。

仕様

一般仕様

項目 仕様
使用周囲温度 0～55℃
保存周囲温度 -25～75℃
使用周囲湿度 5～95%RH (結露しないこと）
保存周囲湿度 5～95%RH (結露しないこと）
耐振動 X、Y、Zの3軸について、掃印時間(1オクターブ/minで10サイクル)印加する
振幅 : 3.5mm定振幅、5Hz ≤ f ＜ 8.4Hz
加速度 : 10m/s2(1G)定加速度、8.4Hz ≤ f ≤ 150Hz
耐衝撃 150m/s2、X、Y、Z各方向3回
使用雰囲気 腐食性ガス、可燃性ガスがなく、導電性のじんあいがひどくないこと
使用標高　※1 0～2000m
設置場所 制御盤内
過電圧カテゴリ　※2 II以下
汚染度　※3 2以下
注意事項 ※1：標高0mの大気圧以上に加圧した環境で使用または保存しないでください。
使用した場合は、誤動作する可能性があります。
※2：その機器が公衆配電網から構内の機器装置にいたるまでのどこの配電部に接続されていることを想定しているかを示します。
※3：その機器が使用される環境における導電性物質の発生度合いを示す指標です。


製品仕様

項目 仕様
外形寸法 H 106mm (ベースユニット取付部 98mm)
W 27.8mm
D 125mm(端子台含む)、110mm(端子台含まず)
質量 160g
接続可能リーダ/ライタ台数 4台
データ転送量 最大8192バイト
製品構成 本体 本体
マニュアル ユーザーズマニュアル(ハードウェア編)
入出力占有点数 32点
内部消費電流 (DC5V) 0.33A
接続可能リーダライタ メーカ NITTOKU株式会社製
アンテナ分離型 ITS-HRW110 (ファームウェアバージョン：2.76以降)
アンテナインタフェース仕様 RS-485準拠
通信方式 半二重
伝送距離 総延長600m(接続ケーブルがAWG20のとき)
絶縁 絶縁方式 インタフェース部－シーケンサ電源間: デジタルアイソレータ
絶縁耐圧 AC500V 1分間
絶縁抵抗 DC500V絶縁抵抗計にて5MΩ以上

外形寸法図・製品CADデータ

外形寸法図

名称 ファイル名
外形寸法図（93KB） sales_fa_meefan_er-1cm1nt-04_outline_1.pdf

製品CADデータ

名称 ファイル名
外形寸法図（CAD 2D） sales_fa_meefan_er-1cm1nt-04.dxf（2MB）

配線図・接続例・注意事項

配線図・接続例

該当する配線図・接続例はありません。

名称 ファイル名

その他の技術情報

該当する技術情報はありません。

名称 ファイル名

使用上の注意事項

該当する使用上の注意事項はありません。

名称 ファイル名

カタログ・新製品ニュース

※以下の表は右にスクロールできます

名称 言語 文書番号 発行年月
NITTOKU株式会社製ITS-Hシリーズ接続 MELSEC iQ-Rシリーズ対応RFIDインタフェースユニット（2MB） 日本語 MEIC244_24X 2024年10月
NITTOKU ITS-H Series-Connectable MELSEC iQ-R Series-Compatible RFID Interface Module（1MB） 英語 MEIC245E_24X 2024年10月
支持NITTOKU株式会社生产的ITS-H系列和 MELSEC iQ-R系列连接的RFID接口模块（1MB） 中文簡体字 MEIC246C_24X 2025年4月
FA Goods General Catalog Digest edition（28MB） 英語 MEIC198E_209-B 2024年3月
FAグッズ 総合カタログ ネットワーク/監視･トレーサビリティ/設備保守・保全機器編（43MB） 日本語 MEIC203_20Y-B 2024年9月
FA关联产品 综合目录 摘要版（29MB） 中文簡体字 MEIC199C_209-B 2024年3月
三菱電機エンジニアリング FA機器ラインアップ（7MB） 日本語 EIC002_247 2024年8月
FAグッズ 総合カタログ ダイジェスト版（32MB） 日本語 MEIC197_209-B 2024年3月
FA Goods General Catalog Purpose-Specific Products（40MB） 英語 MEIC204E_20Y-B 2024年7月

マニュアル

※以下の表は右にスクロールできます

名称 言語 文書番号 発行年月
ユーザーズマニュアル (ハードウェア編)（856KB） 日本語 50cm-d180447j-B 2025年4月
User's Manual ( Hardware Edition )（626KB） English 50cm-d180447e-B 2025年4月
ユーザーズマニュアル (詳細編)（4MB） 日本語 50cm-d180446-B 2025年4月
User’s Manual (Detailed Edition)（4MB） English 50cm-d180452-A 2025年4月

技術資料（テクニカルニュース）

※以下の表は右にスクロールできます

名称 言語 文書番号 発行年月
NITTOKU 株式会社製ITS-H シリーズ接続MELSEC iQ-R シリーズ対応RFID インタフェースユニット検証済みRF タグ⼀覧について（298KB） 日本語 FAB24-006-A 2025/04/10
NITTOKU株式会社製ITS-Hシリーズ接続 : MELSEC iQ-Rシリーズ対応RFIDインタフェースユニット UL/cUL，CE，KC規格適合について（268KB） 日本語 FAB25-002 2025/04/10
