| 製品名 |
形名 |
標準価格（税抜き） |
発売日 |
販売台数（見込） |

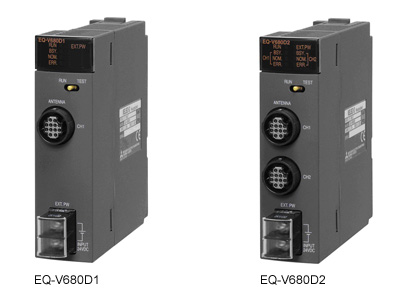

1チャンネル接続
RFIDインタフェースユニット |
EQ-V680D1 |
150,000円 |
3月1日 |
4,000台/年間 |
2チャンネル接続
RFIDインタフェースユニット |
EQ-V680D2 |
210,000円 |
|
| |
|
|
従来、三菱シーケンサ「MELSEC-Q」シリーズとオムロン「RFIDシステムV680シリーズ」との接続は、RS232シリアル通信で行っており、複雑なプログラミングが必要で、設定に時間がかかっていました。
そのため、容易にシステム構築が可能な製品が求められていました。
当社は今回、「MELSEC-Q」シリーズに装着することで、RS232シリアル通信を介さずに両製品を容易に接続し、システム構築できる「RFIDインタフェースユニット」を発売します。 |
|
|
|
|
| １． |
三菱シーケンサ「MELSEC-Q」シリーズとオムロン「RFIDシステムV680シリーズ」とのシステム構築が容易に |
![]() |
![]() |
| |
|
生産設備を制御する三菱シーケンサ「MELSEC-Q」シリーズと、IDタグを使用して製品をデータ管理できるオムロン「RFIDシステムV680シリーズ」との接続を、これまで必要であったRS232シリアル通信を介さずに実現します。また、「MELSEC-Q」シリーズに装着できますので、システム構築の簡易化だけではなく省スペース化にも貢献します。 |
| |
| ２． |
１チャンネル接続用と２チャンネル接続用の２機種を提供 |
![]() |
![]() |
| |
|
EQ-V680D1は、アンプ分離タイプのアンテナ、またはアンプ内蔵型アンテナのいずれか１台と接続できます。EQ-V680D2は、アンプ分離タイプのアンテナが２台接続でき、２台接続時はタグ間のデータコピーが可能です。用途に応じて機種を選択いただけます。 |
| |
| ３． |
交信テスト機能など、メンテナンス機能を標準装備 |
![]() |
![]() |
| |
|
交信テスト、距離レベル測定、交信成功率測定、速度レベル測定、ノイズレベル測定など多様なメンテナンス機能を標準装備しています。設備の立ち上げが容易になることに加えて、不具合発生時には原因調査をサポートします。 |
| |
| ４． |
ファンクションブロックライブラリのダウンロードにより、簡単にプログラムを作成 |
![]() |
![]() |
| |
| |
シーケンサの設計、保守業務の生産性を向上させる三菱電機製ツールMELSOFT GX Works2（有償）で使用できるファンクションブロックライブラリを、インターネットの三菱電機FA機器製品情報サイトMELFANSwebからダウンロードすることにより、プログラムを簡単に作成できます。 |
| |
|
|
|
| 報道機関からのお問い合わせ先 |
お問い合わせ先 |
三菱電機エンジニアリング株式会社
総務人事部 総務グループ
電話(03)3288-1101 |
|
|
| |
|
| 性能仕様 |
| 項 目 |
仕 様 |
| EQ-V680D1 |
EQ-V680D2 |
接続可能アンテナ台数
|
1台 |
2台 |
| データ転送量 |
最大2048バイト |
| 入出力占有点数 |
32点 （I/O割付：インテリ32点） |
| DC5V内部消費電流 |
0.42A |
0.52A |
DC24V
外部供給電源消費電流
（DC20.4〜26.4V） |
0.25A |
0.37A |
| 推奨DC24V電源 |
オムロン株式会社製 S8VS-03024 |
| 質 量 |
0.2kg |
0.2kg |
外形寸法 |
98(H)×27.4(W)×106.5(D)mm
（接続アンテナケーブルを除くユニット単体において） |
|
|
| 機能一覧 |
| 機 能 |
内 容 |
読出し
|
リード |
IDタグからデータを読み出す。 |
| エラー訂正付リード |
IDタグからデータとチェックコードを読み出し、データ信頼性検査と１ビットのエラー訂正を行う。 |
| UIDリード |
IDタグのUID(個別識別番号)を読み出す。 |
| 書込み |
ライト |
IDタグへデータを書き込む。 |
| ビットセット |
IDタグのデータの指定したビットのみ“１”にセットする。 |
| ビットクリア |
IDタグのデータの指定したビットのみ“０”にクリアする。 |
| マスクビットライト |
IDタグのデータのうち書き換えたくないデータ部を保護して、データの書込みを行う。 |
| 演算ライト |
IDタグのデータに対して、加算または減算した計算結果（データ）を書き込む。 |
| エラー訂正付ライト |
IDタグへデータとデータ信頼性検査用のチェックコードを書き込む。 |
| 複写 |
コピー |
チャンネル１とチャンネル２の間でIDタグのデータをコピーする。 ＜EQ-V680D2のみ可能＞ |
| 初期化 |
データフィル |
指定したデータでIDタグのデータを初期化する。 |
| 管理 |
データチェック |
IDタグのデータに異常が発生していないか確認する。 |
| 書込み回数管理 |
IDタグ(EEPROMタイプ)への書込み回数を設定し、IDタグの書込み回数オーバーの判定を行う。 |
| ノイズ測定 |
アンテナ周囲のノイズレベルを測定する。 |
| テスト／測定 |
交信テスト |
IDタグからデータの読出しを行う。 |
| 距離レベル測定 |
アンテナ交信領域に対して、IDタグがどの程度の距離（レベル）にあるか測定する。 |
| 交信成功率測定 |
100回の交信を行い、成功率を測定する。 |
| 速度レベル測定 |
アンテナ交信領域を通過するIDタグが、連続して交信できる回数を測定する。 |
| ノイズレベル測定 |
アンテナ周囲のノイズレベルを測定する。 |
