サーボアンプ用中継端子台

用途に合わせた接続方法で信号を中継します。

  • t85_750.png
  • t86_750.png
  • t87_750.png
  • t88_750.png
  • t89_750.png
  • t90_750.png

シンプル配線

サーボアンプと中継端子台が専用ケーブルにより簡単に配線できます。専用ケーブルのため、コネクタ付ケーブル自作の工数を削減できるとともに、品質の安定にもつながります。

  • Before
    ケーブルを自作する場合、はんだ付けのスキルが必要で品質確保が心配
  • After
    中継端子台と専用ケーブルでシンプル配線、品質安定

スプリングクランプ端子での電源分岐

分岐用の電源端子を用意しています。
サーボアンプとの接続時にデジタルインタフェース用電源の渡り配線が可能なため、デジタルインタフェース用電源の台数が最低限で済み、設置スペースと費用を軽減します。

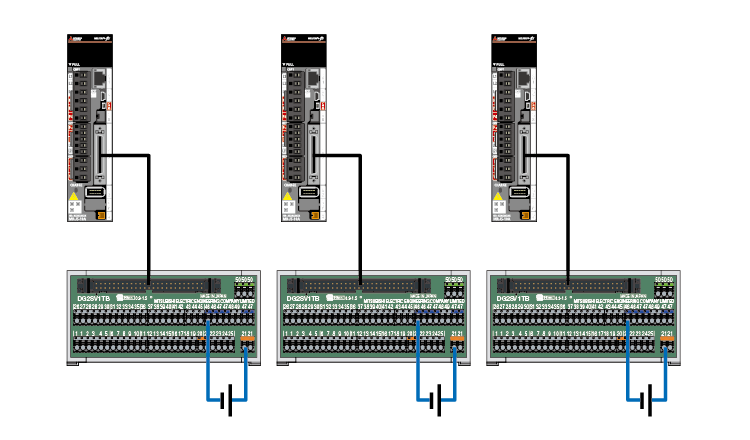

  • Before
    渡り配線ができない場合、デジタルインタフェース用電源が複数台必要で設置費がかかり盤内にスペースが必要

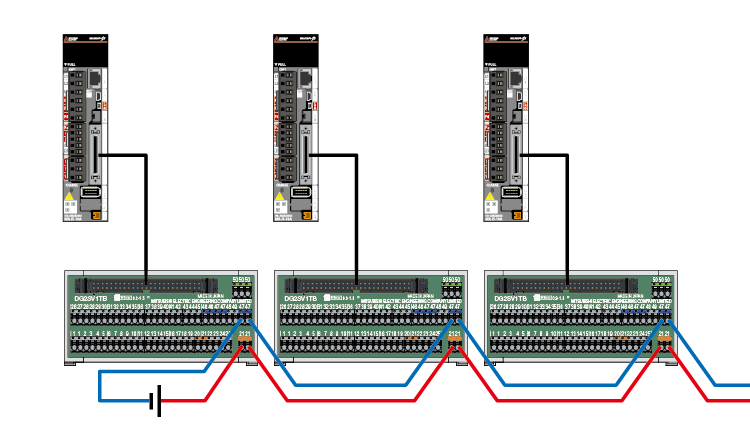

  • After
    渡り配線で電源スペース削減

機種一覧表

ネットワークアンプ用メカ信号端子台

※以下の表は右にスクロールできます

形名 点数 接続方式 制御軸数
DG2SV2TB 15点 FLS/RLS、DOG信号専用、スプリングクランプタイプ 1軸用
DG2SV2TB2 24点 FLS/RLS、DOG信号専用、スプリングクランプタイプ 2軸用
DG2SV2TB3 33点 FLS/RLS、DOG信号専用、スプリングクランプタイプ 3軸用

ブレーキ付モータ用中継端子台

※以下の表は右にスクロールできます

形名 点数 接続方式 制御軸数
DG2BK1TB 15点 ブレーキ付モータ用、スプリングクランプタイプ、シンク/ソース共用、ネジ/DINレール取付 1軸用
DG2BK1TB-D ブレーキ付モータ用、スプリングクランプタイプ、シンク/ソース共用、DINレール取付専用

ネットワークアンプ用中継端子台

※以下の表は右にスクロールできます

形名 点数 接続方式 制御軸数
DG2SV3TB 26点 ネットワーク対応サーボアンプ用、スプリングクランプタイプ、シンク/ソース共用 1軸用

汎用インタフェースアンプ用中継端子台

※以下の表は右にスクロールできます

形名 点数 接続方式 制御軸数
DG2SV1TB 60点 汎用インタフェースサーボアンプ用、スプリングクランプタイプ、シンク/ソース共用 1軸用

接続ケーブル

※以下の表は右にスクロールできます

形名 接続先 仕様 制御軸数 ケーブル長
DG4SV2CB05 サーボアンプ ネットワーク対応サーボアンプ⇔ネットワークアンプ用メカ信号端子台 シンク用 1軸用 0.5m
DG4SV2CB10 1m
DG4SV2CB50 5m
DG4SV2CB50H シンク用、高屈曲寿命品 5m
DG4SV2CB100H 10m
DG4SV2CB05-P01 ソース用 0.5m
DG4SV2CB10-P01 1m
DG4SV2CB50-P01 5m
DG4SV2CB50H-P01 ソース用、高屈曲寿命品 5m
DG4SV2CB100H-P01 10m
DG4SV3CB05 ネットワーク対応サーボアンプ⇔ネットワークアンプ用メカ信号端子台 シンク用 2軸/3軸一体用 0.5m
DG4SV3CB10 1m
DG4SV3CB50 5m
DG4SV3CB50H シンク用、高屈曲寿命品 5m
DG4SV3CB100H 10m
DG4SV3CB05-P01 ソース用 0.5m
DG4SV3CB10-P01 1m
DG4SV3CB50-P01 5m
DG4SV3CB50H-P01 ソース用、高屈曲寿命品 5m
DG4SV3CB100H-P01 10m
DG4SV2CB05 ネットワーク対応サーボアンプ⇔ブレーキ付モータ用中継端子台 シンク/ソース用 1軸用 0.5m
DG4SV2CB10 1m
DG4SV2CB50 5m
DG4SV2CB05 ネットワーク対応サーボアンプ⇔ネットワークアンプ用中継端子台 シンク/ソース用 1軸用 0.5m
DG4SV2CB10 1m
DG4SV2CB50 5m
DG4SV1CB05 汎用インタフェースサーボアンプ⇔汎用インタフェースアンプ用中継端子台 シンク/ソース共用 1軸 0.5m
DG4SV1CB10 1m
DG4AF3CB05 SSCNET油圧制御ユニット SSCNET油圧制御ユニット⇔汎用インタフェースアンプ用中継端子台 シンク/ソース共用 1軸 0.5m
DG4AF3CB10 1m
FA-CBL05Q7 位置決めユニット 位置決めユニット⇔ネットワーク位置決めユニット用中継端子台 シンク/ソース共用 2軸 0.5m
FA-CBL10Q7 1m
FA-CBLQ75M2J3 位置決めユニット⇔サーボアンプ(MR-J5-A/J4-Aシリーズ) 手動パルサケーブル無し 2軸 2m
FA-CBLQ75M2J3-P 手動パルサケーブル付 2m
FA-CBLQ75M2J3-1 手動パルサケーブル無し 1軸 2m
FA-CBLQ75PM2J3 2軸 2m
FA-CBLQ75PM2J3-1 1軸 2m
