シーケンサ用省配線・省工数機器 選定ツールヘルプ

概要

選定ツールをご利用いただくことで、三菱電機製MELSECシリーズのシーケンサ形名や接続の仕様などを選択して目的のFAグッズ製品を選定できます。
本ヘルプで、選定ツールの操作方法をご確認いただけます。

操作方法

以下の手順で製品選定を行います。

1.選定条件の絞り込み

選定条件を、「選定完了」アイコンが表示されるまで絞り込みます。

  1. シーケンサ形名の入力欄に形名の頭文字を入力することで形名を絞り込むことができます。
  2. 既存の選定条件を消去したい場合は、 「条件クリア」ボタンをクリックします。
    ※選定結果も消去されるので注意してください。

  • 「選定完了」アイコン
  • シーケンサ形名の絞り込み

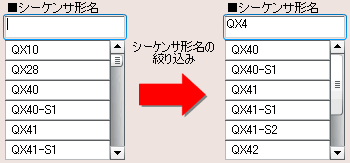

    「QX4」と入力すると「QX40」「QX41」「QX42」など「QX4」から始まる形名に絞り込めます。
    (大小文字は区別しません。)

2.選定結果の表示

選定条件が絞り込まれると選定結果が表示されます。(数秒間、赤枠が点滅表示されます。)
機器構成に必要なFAグッズ製品や接続に必要なケーブルの形名・個数などが分かります。

  1. FAグッズ形名をクリックすると製品写真が表示されます。
  2. 「詳細」ボタンをクリックすると対象製品の詳細情報を閲覧できます。
  3. シーケンサユニットおよびFAグッズ製品間の接続に必要なケーブル一覧が表示されます。
    ケーブルに複数の種類が存在する場合はプルダウンメニューから切り替えることができます。

  • プルダウンメニュー切り替え

3.選定結果を選定リストに追加する

選定リストは複数の選定結果をリスト表示できる機能です。
選定ツールを終了するまでリスト内容は保持されます。

  1. 1.選定条件を絞り込んでFAグッズ製品の組み合わせを選定します。
  2. 2.選定結果が表示されたら「選定リストに追加」ボタンをクリックしてください。
    選定結果が追加されます。
    1. 選定リストには最大25件の選定結果を登録できます。
    2. 接続に必要なケーブルが存在する場合は必ず選択してください。
      ケーブルが未選択の場合、選定リストに追加できません。(警告が表示されます。)
  3. 3.選定リストを表示したい場合は、「選定リスト表示」ボタンをクリックします。
  • 接続ケーブル未選択の警告

4.選定リストの操作方法およびクリップボードへのコピー

選定リストの操作方法を示します。

  1. 選定リスト内の「削除」ボタン
    対象の選定結果を削除します。
  2. 「全て削除」ボタン
    全ての選定結果を削除します。
  3. 「クリップボードにコピー」
    ボタン選定リストの内容を タブ区切りテキスト形式 でクリップボードにコピーします。
    表計算ソフトウェアやメモ帳などのテキストエディタにペースト(貼り付け)できます。
  4. 「閉じる」ボタン
    選定リストを閉じます。

5.選定ツールの終了

  1. 「終了」ボタンまたは、ウィンドウの「×」ウィンドウ終了ボタンをクリックします。
    ※選定リストの内容は消去されます。
