シーケンサ用リニューアル機器 選定ツールヘルプ

概要

選定ツールをご利用いただくことで、お客様のシーケンサのユニット構成を入力することにより、置換対象ユニットとそれに対応するリニューアル機器を選定できます。本ヘルプで、選定ツールの操作方法をご確認いただけます。

選定画面

選定ツールで得られる選定結果は一例です。
置換えの機種選定は、システムの仕様や更新の計画により大きく変わるため、貴社の意向に沿って検討願います。

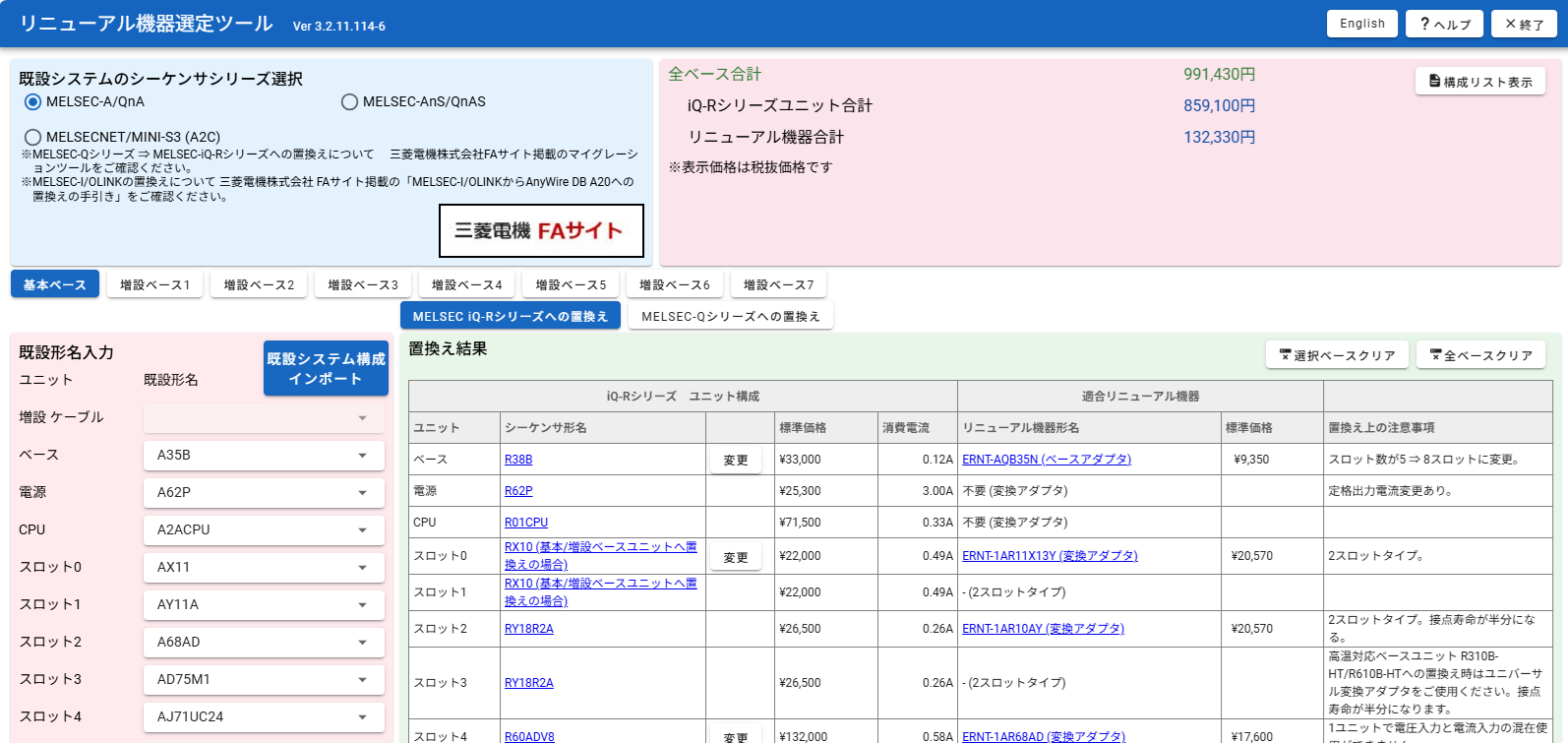

選定ツール画面
  • 「お問い合わせ先の表示」ボタン
    置換えに関するお問い合わせ先、ご相談窓口を紹介します。
    ※三菱電機株式会社のホームページにアクセスします。
  • 「置換え関連資料のダウンロード」ボタン
    置換えの参考になる置換え手引きや事例集などの各種資料（PDF）をダウンロードできます。
    ※三菱電機株式会社のホームページにアクセスします。

操作方法

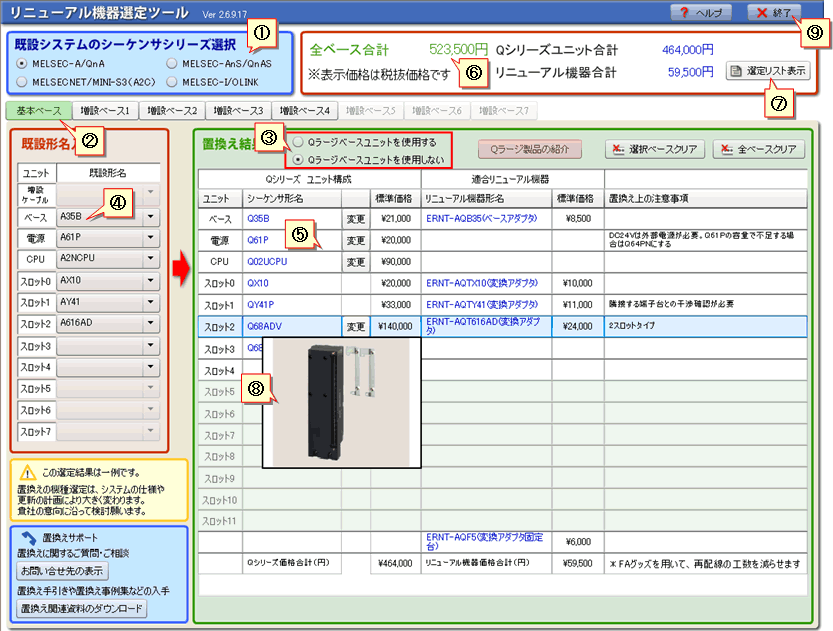

以下の手順で製品選定を行います。

① 既設シーケンサシリーズの選択

既設システムのシーケンサシリーズを選択します。
選定中にシーケンサシリーズを切り替えると、全てのベース（ブロック）段のユニット構成および選定結果がクリアされます。

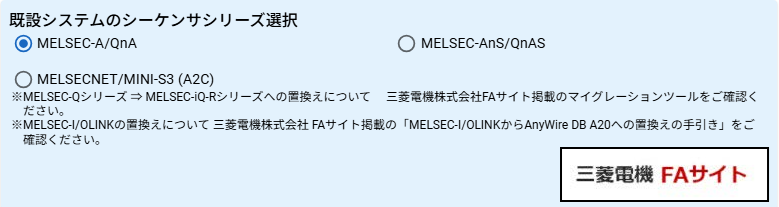

既設シーケンサシリーズの選択

② 置換えシーケンサシリーズの選択

置換えシステムのシーケンサシリーズをタブボタンで選択します。

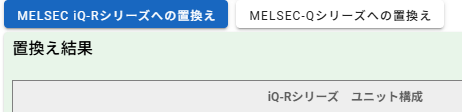

置換えシーケンサシリーズの選択

③ 選定対象ベース（ブロック）段の選択

選定対象の基本ベース（ブロック）段および増設ベース（ブロック）段をタブボタンで選択します。

選定対象ベース（ブロック）段の選択

④ 既設シーケンサのユニット構成選択

既設シーケンサのユニット構成をスロットごとに選択します。

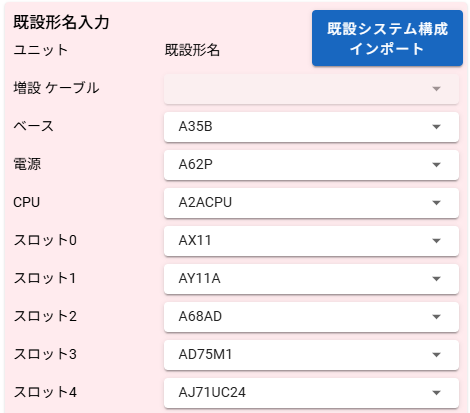

既設シーケンサのユニット構成選択

選択した既設ユニット構成および選定結果をクリアしたい場合は、次のボタンを使用してください。

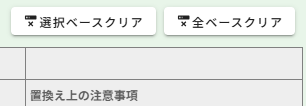

ユニット構成のクリア
  • 「選択ベースクリア」ボタン
    タブボタンで選択したベース（ブロック）段の既設ユニット構成および選定結果をクリアできます。
  • 「全ベースクリア」ボタン
    全てのベース（ブロック）段の既設ユニット構成および選定結果をクリアできます。

⑤ 既設システム構成のインポート

既設シーケンサユニット構成を選定ツールにインポートできます。
同じ既設システム構成を毎回入力する手間を省けます。

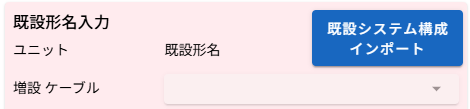

既設システム構成のインポートボタン

「既設構成インポート」ボタンを押下すると既設シーケンサユニット構成のインポート画面が表示されます。

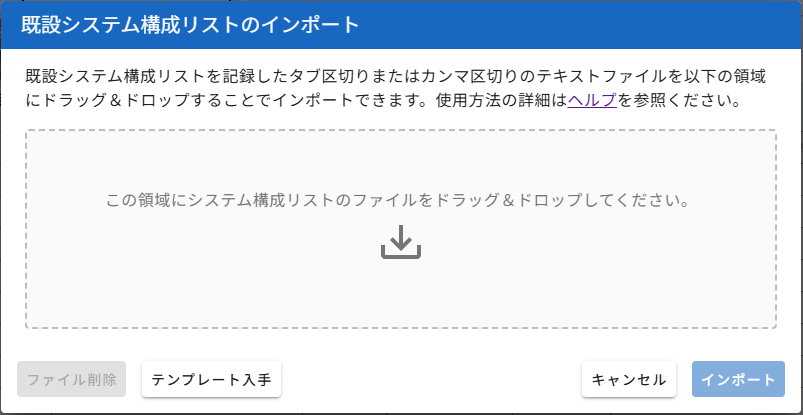

既設システム構成のインポート画面
  • インポート領域
    インポート対象のCSVファイルを領域内にドラッグ＆ドロップするか、領域内をクリックして「開く」ダイアログからCSVファイルを選択してください。
  • インポート可能なCSVファイルは以下の条件を全て満たしたファイルのみです。
    条件を満たさないファイルはインポートできません。
    • ファイル形式が"CSVファイル(*.csv)"または"テキストファイル(*.txt)"であること
    • 列の区切り文字が"カンマ区切り"または"タブ区切り"であること
    • 行の改行コードが"CRLF"または"LF"であること
    • 文字コードが"Shift-JIS"であること
    • 1行目がヘッダ行になっており、1列目の名称が"ユニット"、2列目の名称が"既設形名"であること
    インポートできないファイル形式の場合は以下の警告が表示されます。

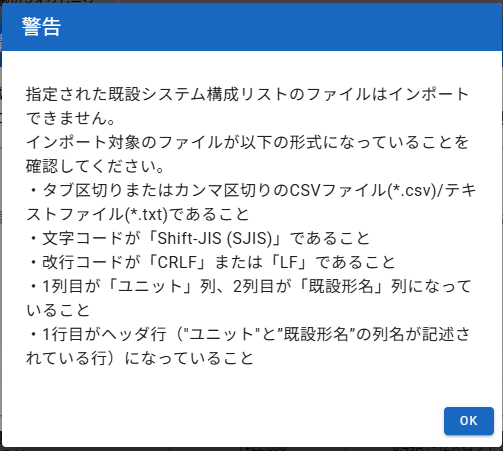

    インポート失敗の警告
  • 「ファイル削除」ボタン
    選択したCSVファイルをインポート対象から削除します。
  • 「インポート」ボタン
    選択したCSVファイルをインポートします。
  • 「テンプレート入手」ボタン
    インポートに使用できるCSV形式のテンプレートファイルをダウンロードできます。
    ダウンロードしたZIP圧縮ファイルを解凍後、CSVファイルをテキストエディタや表計算ソフトウェアで開いて既設構成を入力・保存してください。
    CSVファイルを保存する際、インポート可能なCSVファイルの条件を満たしていることに注意してください。

⑥ Qラージベース/Qラージ入出力ユニットを使用した置換え

Qラージベース/Qラージ入出力ユニットを使用した置換え方法を選択できます。
この選択肢は置換えシーケンサシリーズがMELSEC-Qシリーズの場合のみ選択が可能です。

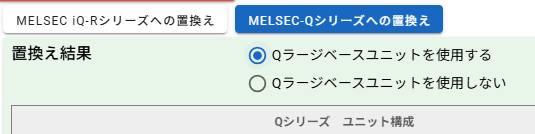

Qラージベースユニット使用有無の選択肢

⑦ 選定結果

既設ユニット形名から置換えが可能な置換えユニット形名およびリニューアル機器形名の選定結果を表示します。

  • 置換えユニット形名、適合リニューアル機器形名
    製品形名をクリックすると製品情報を新しいウィンドウで表示します。
    ※置換えユニット形名の製品情報は三菱電機株式会社のホームページにアクセスします。
  • 置換え上の注意事項
    選定する際は注意事項を確認してください。
  • 「変更」ボタン
    複数の選定候補が存在する場合は、他の形名を再選択できます。

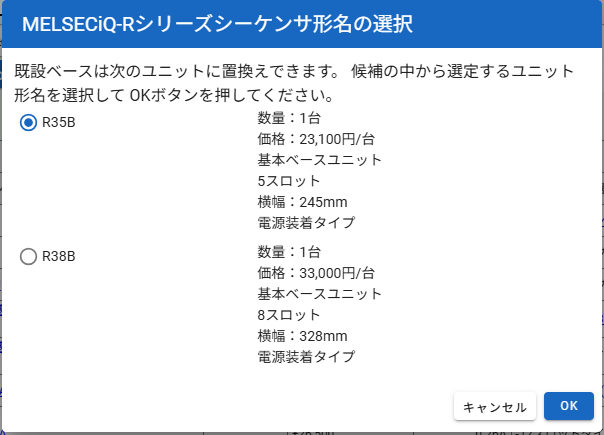

    置換えユニット形名の選択

⑧ 価格表示

  • 全ベース（基本ベース＋増設ベース）の合計価格を表示します。
    内訳として置換えユニットの合計価格とリニューアル機器の合計価格を表示します。

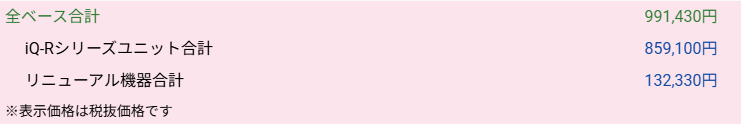

    全ベース（基本ベース＋増設ベース）
  • ベース単位の合計価格を表示します。
    内訳として置換えユニットの合計価格とリニューアル機器の合計価格を表示します。
    ベース単位の合計価格

⑨ 選定結果リスト表示

「選定リスト表示」ボタンで全ベースの選定結果をリスト表示できます。
選定ツールを終了または再読込するまでリスト内容は保持されます。

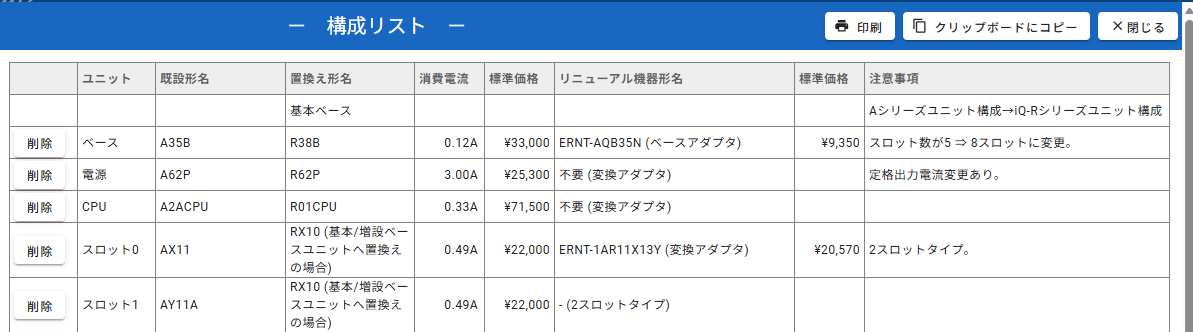

選定結果リスト
  • 「削除」ボタン
    選定結果リストを行単位で削除できます。
  • 「クリップボードにコピー」ボタン
    選定結果リストの内容を"タブ区切り形式"でクリップボードにコピーされます。
    表計算ソフトウェアやテキストエディタなどにペースト（貼り付け）して使用してください。
    CSV形式で保存したファイルは「既設システム構成インポート」からインポートできます。
  • 「閉じる」ボタン
    選定リストを閉じます。

⑩ 選定ツールの終了

選定ツールを終了する場合は「終了」ボタンを押下またはブラウザのタブを閉じてください。

選定ツールの終了
  • 「English」ボタン
    選定ツールを英語表示に切り替えます。
  • 「ヘルプ」ボタン
    本ヘルプページを開きます。
  • 「終了」ボタン
    選定ツールの終了します。選定リストの内容は消去されます。
    選定結果を残したい場合は「⑨ 選定結果リスト表示」の「クリップボードにコピー」を使用して、表計算ソフトウェアやテキストエディタなどにペースト（貼り付け）して保存してください。
