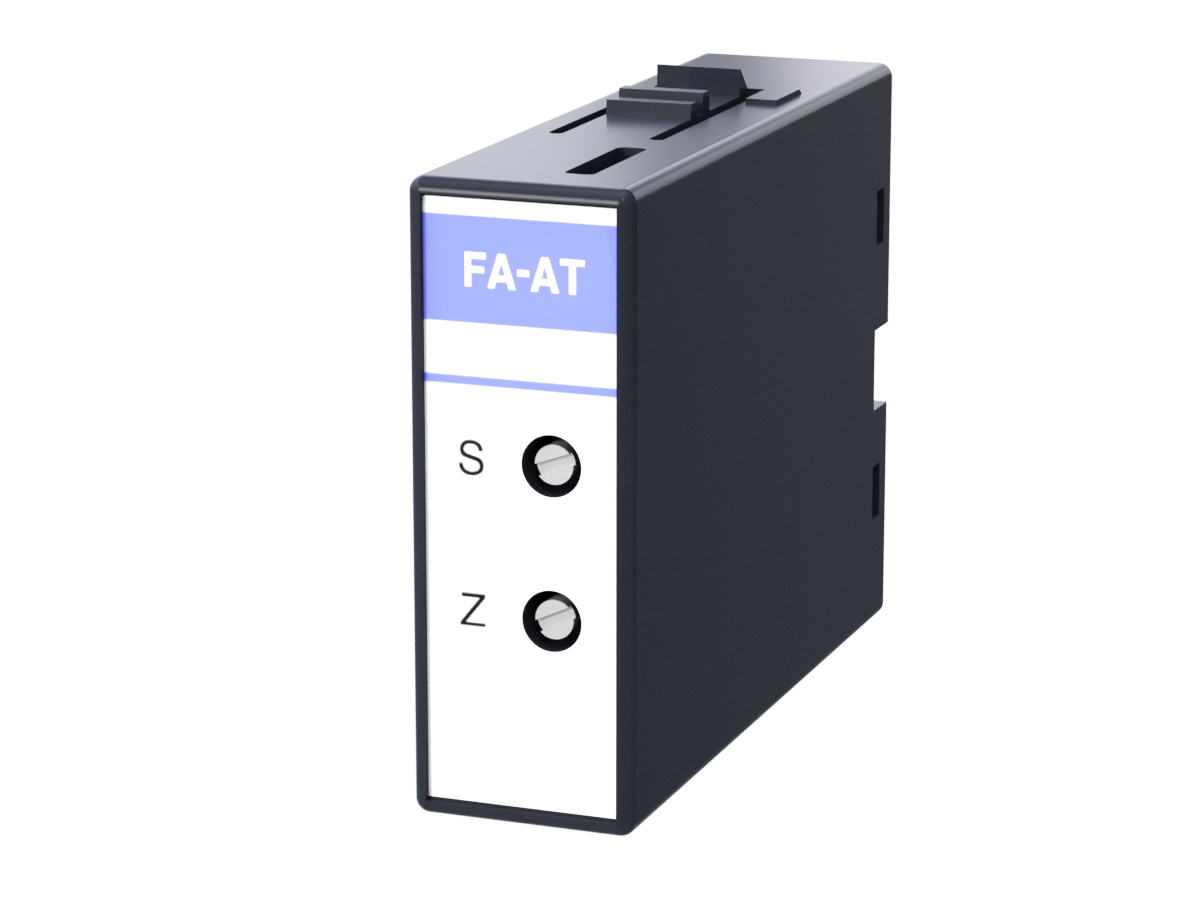

- 入力タイプ CT=>電圧 信号変換モジュール
FA1-AT1CT-1-6
特長
-
- 製品概要：
- アナログ信号変換器は、制御機器(シーケンサ)とデバイス（センサなど）を接続するために、アナログ信号を変換（温度→電圧など）します。各種センサ情報を簡単に見える化（小規模IoT化）できます。
- 特長1.
- CT入力を電圧出力に変換します。（入出力間絶縁）
- 特長2.
- ベースへの着脱が容易に可能です。
| 標準価格(税抜き) | 31,800 |
|---|---|
| 販売状況 | 販売中 |
基本仕様
| 項目 | 仕様 | |
|---|---|---|
| 形名 | FA1-AT1CT-1-6 | |
| 用途 | 省配線･省工数機器 | |
| 接続機器 | シーケンサ | |
| ネットワークインターフェースユニット | ||
| 接続機器シリーズ | MELSEC iQ-R | |
| MELSEC-Q | ||
| MELSEC-L | ||
| MELSEC iQ-F | ||
| MELSEC-F | ||
| CC-Link IE TSN | ||
| CC-Link IE Field | ||
| CC-Link IE Field Basic | ||
| CC-Link | ||
| 他社PLC | ||
| 各社パソコン | ||
| 製品分類 | アナログ信号変換器 | |
| 納期 | 〇(仕込み生産品） | |
- 価格、納期について
- 価格、納期の詳細は、お取引のある三菱電機機器代理店にご確認ください。
仕様
一般仕様
| 項目 | 仕様 | |
|---|---|---|
| 使用周囲温度 | 0～55℃ | |
| 保存周囲温度 | -25～75℃ | |
| 使用周囲湿度 | 5-95%RH（結露しないこと） | |
| 保存周囲湿度 | 5-95%RH（結露しないこと） | |
| 耐振動（断続的な振動がある場合） | 5～8.4Hz：片振幅 3.5mm | |
| 8.4～150Hz：加速度 9.8m／s2 | ||
| 掃引回数：X、Y、Z各方向10回 | ||
| 耐振動（連続的な振動がある場合） | 5～8.4Hz：片振幅 1.75mm | |
| 8.4～150Hz：加速度 4.9m／s2 | ||
| 耐衝撃 | 147m/s2、X、Y、Z方向各3回 （JIS B 3502、IEC61131-2準拠） | |
| 使用雰囲気 | 腐食性ガスがなきこと | |
| 使用標高 ※1 | 2000m以下 | |
| 設置場所 | 制御盤内 ※4 | |
| オーバボルテージカテゴリ ※2 | II以下 | |
| 汚染度 ※3 | 2以下 | |
| 注意事項 | ※1：標高0mの大気圧以上に加圧した環境で使用または保存しないでください。使用した場合は、誤動作する可能性があります。加圧して使用する場合には、当社の支社、代理店にご相談ください。 | |
| ※2：その機器が公衆配電網から構内の機械装置にいたるまでの、どこの配電部に接続されていることを想定しているかを示します。カテゴリIIは、固定設備から給電される機器などに適用されます。定格300Vまでの機器の耐サージ電圧は2500Vです。 | ||
| ※3：その機器が使用される環境における導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。 | ||
| ※4：本製品は開放型の製品です。保護構造がUL50 Type1 IP20以上の盤内に設置し、「一般仕様」に記載している環境で使用して下さい。 | ||
製品仕様
| 項目 | 仕様 | |
|---|---|---|
| 点数 | 1点（1チャンネル） | |
| 入力：入力レンジ(一次電流) | AC0～5A/AC0～50A/AC0～100A/AC0～600A | |
| 入力：入力レンジ(二次電流) | AC0～1.67mA/AC0～16.67mA/AC0～33.33mA/AC0～66.7mA | |
| 入力：入力周波数 | 50/60Hz | |
| 入力：断線検出機能 | 無 | |
| 精度（フルスケールに対する）：基準精度 | +-0.5%以下（周囲温度25℃+-5℃） | |
| 精度（フルスケールに対する）：リニアライズ誤差 | +-1.0%以下 | |
| 出力（シーケンサ側）：出力信号 | 1～5V | |
| 出力（シーケンサ側）：出力許容負荷抵抗 | 10kΩ以上 | |
| 応答速度 | 400ms以下 ※1 | |
| ゼロ・スパン調整 | ゼロ調整範囲：-2～2%、 スパン調整範囲：98～102% | |
| 供給電源 | DC24V+-10%（ベースユニットから供給） | |
| 消費電流（DC24V） | 28mA以下 | |
| 絶縁方式 | トランス絶縁 | |
| 絶縁耐圧、絶縁抵抗 | 入力、出力、電源相互間：AC750V 1分間、10MΩ以上 | |
| 質量 | 約30g | |
| 注意事項 | ※1：立ち上がりパルス入力に対して出力が90%になるまでの時間です。 | |
