＜広　報＞

2011年9月8日
東京都千代田区九段北１−１３−５
三菱電機エンジニアリング株式会社

LEDバックライト搭載により低消費電力の実現と高い信頼性を確保した組込みタイプ
15型液晶タッチパネルモニター｢TSD-AT1515-MN｣発売

  三菱電機エンジニアリング株式会社(本社:東京都千代田区、社長:近藤誠)は、タッチパネルモニターの新製品として、タッチセンサにタッチする媒体を選ばないアナログ抵抗膜方式※1を採用し、さらにバックライトにLEDを搭載したことにより低消費電力の実現と高い信頼性を確保した、組込みタイプの15型液晶タッチパネルモニター｢TSD-AT1515-MN｣を9月28日に発売します。
  当製品は、生産ラインの管理システムの情報操作端末などの産業用途として使用いただけるタッチパネルモニターです。
※1：「アナログ抵抗膜方式」とは参照

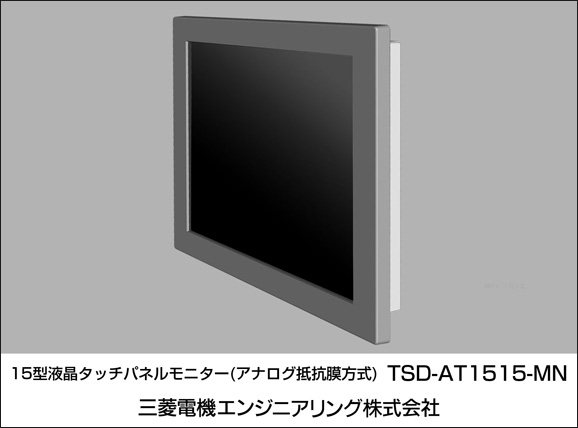

15型液晶タッチパネルモニター｢TSD-AT1515-MN｣
商品名 形名 発売日 価格 販売台数目標
15型液晶タッチパネルモニター TSD-AT1515-MN 2011年9月28日 オープン 1000セット/年間

発売の狙い

  近年、タッチパネルモニターは、幅広い用途で使用されています。一方、指だけではなく専用ペンなどタッチするツールも用途に応じて多様化していることから、さまざまな媒体に対応できる方式を採用し、さらに寿命が長く信頼性の高い製品が求められています。
  当社は、１５型タッチパネルモニターとして、アナログ抵抗膜方式の製品をすでに発売しておりますが、今回、液晶用バックライトにLEDを搭載したことにより、低消費電力の実現と高い信頼性を確保した新製品を発売します。また、製品ラインアップの拡充を図ることで、市場への対応強化を図ります。
　
本製品の特長
１． 「アナログ抵抗膜方式」採用により幅広い用途に対応

手袋をはめた指や硬い専用ペンなど、タッチする媒体を選ばずに使用できる「アナログ抵抗膜方式」の採用により、製造・検査装置など幅広い用途に対応できます。

２． LEDバックライト搭載により、長寿命・低消費電力の実現

液晶用バックライトにLEDを搭載したことで、従来比※2より1万時間延長となる約６万時間の長寿命化と従来比※2約20％減となる低消費電力化を実現し、さらに、アルミ電解コンデンサーに余裕を持たせた設計を施したことにより高い信頼性を確保しました。
※2：当社製「TSD-AT1513-MN」との比較（同一輝度条件）において

3． 前面タッチパネルによる画面調節

これまで、筐体に組み込んだ後で明るさ等の画面調節する場合には、筐体を開けての作業や調節用ボタンの外部取り付けなどが必要でした。今回、当社独自のタッチOSDモード機能の搭載により、前面のタッチパネルで画面調整の操作ができますので、作業の省力化が図れます。

4． 2系統の映像信号入力を標準装備

映像信号入力は、アナログ入力（ミニD-Sub15ピン）とデジタル入力（DVI-D）の2系統を標準装備しました。デジタル入力の場合では、信号劣化が極めて少なく画面の初期設定も不要となります。

5． 2系統のタッチセンサインタフェースを標準装備

ホストとのインタフェースとして、RS232CとUSBの2系統を標準装備しました。お客様のシステム環境に合わせて自由に選択頂けます。

報道機関からのお問い合わせ先
お問い合わせ先
三菱電機エンジニアリング株式会社
総務人事部　総務グループ
電話(03)3288-1101
　
「アナログ抵抗膜方式」とは

透明導電膜を施した固定電極（ガラス、又はフィルム） と可動電極（フィルム、又はガラス）を対向して配置し、 タッチ操作にて両者を接触させることで、タッチ位置を 検出する方式。タッチする媒体を選ばないため、どんな ものでタッチしても反応します。
「アナログ抵抗膜方式」とは

主な仕様

項　　目 内　　容
TFTカラー
液晶パネル		 サイズ 15型(38.1cm)TFTカラー液晶パネル
表示画素数 1024ドット(H)×768ライン(V)[1画素=R+G+B]
画素ピッチ 0.297mm
アスペクト比 4対3
画素配列 R,G,B縦ストライプ
視野角（標準） ±80°(左右)、±70°(上下)：CR≧10
タッチセンサ
および
コントローラ		 方式 アナログ抵抗膜方式
表面処理 ノングレア処理
分解能（最大） 1024(H)×1024(V)
出力 RS232C/USB
入力方式 指および専用ペン
入力信号 ビデオ信号 アナログ0.7Vp-p（入力インピーダンス75Ω）、デジタルRGB（TMDS）
同期信号 セパレート同期信号、複合同期信号
走査周波数 水平 30kHz〜61kHz
垂直 55Hz〜75Hz
表示色 最大1677万色
輝度 200cd/m2（標準）
コントラスト比 700：1（標準）
表示サイズ 304.1(H)mm×228.1(V)mm
入力信号
コネクタ		 映像信号 ミニD-Sub15ピン（メス）/DVI-D24ピン（メス）
タッチ通信信号 D-Sub9ピン（メス）/USB type-B
使用環境条件 周囲温度 0〜45℃
湿度 10〜80％RH(結露なきこと)
供給電源 DC12V±10%
消費電力 15W（最大）
適合規格 VCCI クラスB、UL/c-UL、CE準拠
プラグ＆プレイ VESA DDC2B
質量 約3kg
外形寸法 幅376mm×高さ291mm×奥行き49mm
