| 製品名 |
形 名 |
ボードサイズ |
販売価格
（税別） |
受注開始日 |
当初年間
販売台数 |
大規模
FPGAボード |
KAC-04A-16 |
312mm×106.8mm※３ |
１９５万円 |
４月１日 |
２０台 |
|
※３：ＰＣＩフル規格
|
|
|
|
|

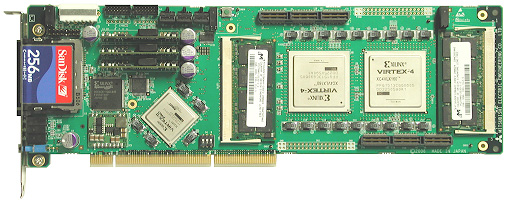

当社は今回，業界最大級の約３１万ロジックセルの論理規模を有するＦＰＧＡデバイスをはじめ，２ギガバイトの大容量メモリや，効率的に処理内容を書き換えできる“リコンフィギュレーション”機能などを搭載した大規模ＦＰＧＡボードの新製品を発売します。本ボードを活用することにより，大規模ＡＳＩＣの開発や各種アルゴリズムの開発，データ解析等で効率良く検証することができ，研究開発や製品開発の期間短縮を図ることができます。
また，本製品を広く大学や企業の研究機関等に販売すると共に，ＦＰＧＡへのプログラミングなど本ボードを使用頂くための各種設計支援，本ボードを使ったシステム開発など各種設計請負により，お客様の開発をサポートします。 |
|
|
|
|
|
１．
|
業界最大級となる論理規模のＦＰＧＡデバイスを採用 |
|
ＦＰＧＡデバイスに,ＸＩＬＩＮＸ社製ＸＣ４ＶＬＸ１６０を２石とＰＣＩインタフェース用としてＸＣ２ＶＰ７を１石搭載し，従来比※４約２倍で業界最大級となる３１５，２１６ロジックセルのＦＰＧＡ論理規模を実現しました。これにより，開発工期の短縮や開発コストの削減に貢献します。
※４：当社製「ＫＡＣ−０３Ａ−０１」との比較において
|
|
２．
|
大容量／高速メモリを搭載 |
|
ボード上に最大規模の高速ＳＯＤＩＭＭメモリを２枚搭載し，合計容量２ギガバイトを実現しました。これにより，膨大なメモリ容量や高速メモリ処理を必要とするアプリケーションにも対応できます。 |
|
３．
|
「リコンフィギュレーション機能」を搭載 |
|
当社独自の「リコンフィギュレーション機能」搭載により，パソコンの電源を入れたままボードを取り出すことなく，パソコン上からＰＣＩバス経由でＦＰＧＡの論理の書き換えや処理内容の変更ができます。これにより，開発時のプログラム書き換え時間の短縮など，効率的な研究および製品開発に貢献します。
|
|
|
|
| 報道機関からのお問い合わせ先 |
|
お問い合わせ先
|
三菱電機エンジニアリング(株)
総務人事部 総務グループ
電話(03)3288-1101 |
|
|
| |
|
|
|
|
(1)
|
ＣＰＵ内蔵ＦＰＧＡを採用 |
|
内蔵したＣＰＵ（ＰＰＣ４０５）によってプログラム処理の組込みが可能となり，ハードウェア化できない複雑な処理を構築することができます。
|
|
(2)
|
デバッグの容易性 |
|
ＦＰＧＡと接続されるスルーホールを３２個×２セット用意しました。これにより，デバックを行うにあたって，ＦＰＧＡ内部の信号状態を容易に確認できます。
|
|
(3)
|
拡張性 |
|
拡張コネクタを実装しており，本ボードの複数枚並列接続や他のボードとのインタフェースなど，柔軟でかつ拡張性に優れています。各種周辺回路を接続することにより開発工期の短縮が実現できます。 |
| (4) |
ＣＦカードによるコンフィギュレーション |
|
ホストパソコンからのリコンフィギュレーション以外に，ＣＦカードからもコンフィギュレーション（設定）が可能です。電源投入と同時にＣＦカードに格納した処理の実行や，ＰＣに接続せずにスタンドアローンで使用することもできるなど，使用環境に柔軟に対応可能です。 |
|
|
|
|
| |
| (1) |
大規模ＡＳＩＣやＩＰコア（回路ブロック）の事前論理検証 |
| (2) |
画像処理等の各種アルゴリズムのハードウェア化実現時の実機検証 |
| (3) |
各種ソフトウエア（プログラム処理）のハードウェア化（高速処理化） |
|
|
|
|
|
| 項 目 |
仕 様 |
| 形 名 |
ＫＡＣ−０４Ａ−１６
|
| 販売価格 |
１９５万円 |
| ボードサイズ |
１０６．８ｍｍ（Ｗ）×３１２ｍｍ（Ｄ）（ＰＣＩフル規格）
|
| 論理規模 |
３１５，２１６ロジックセル |
|
搭載ＦＰＧＡ
|
ＰＣＩ用 |
ＸＣ２ＶＰ７（PPC405 × 1個内蔵） × １石 |
| ユーザ用 |
ＸＣ４ＶＬＸ１６０ × ２石 |
| 搭載ＲＡＭ |
２Ｇバイト DDR-SDRAMメモリ （SO-DIMMスロット×2） |
| １．４Ｍバイト FPGA内蔵超高速メモリ（648KB×2，99KB×1） |
| 対応バス |
ＰＣＩ Rev.２.３（PCI-X2.0 mode1サポート可） |
| 拡張コネクタ |
２セット |
| 拡張スルーホール |
３２ビット × ２ |
ユーザFPGA用
可変クロック周波数 |
３３ＭＨｚ〜２００ＭＨｚ（１ＭＨｚ単位） |
|
|
※製品の仕様は予告なしに変更する場合があります。
|
| |
|
|
|
|
