| 製品名 |
タイプ |
発売日 |
価格 |
販売台数目標 |
| タッチパネル式 空調コントローラー
ＣＢ−Ｅシリーズ |
| 空調機集中管理用 |
| CB-E50（室内機50台用） |
| CB-E100（室内機100台用） |
| CB-E150（室内機150台用） |
| CB-E200（室内機200台用） |
|
2006年4月 |
オープン |
２００セット／年間 |
| 空調機集中管理用 電力量按分機能付 |
|---|
| CB-E50P（室内機50台用） |
| CB-E100P（室内機100台用） |
| CB-E150P（室内機150台用） |
| CB-E200P（室内機200台用） |
|
2006年7月 |
|
| |
| |
|
| |
| 1. |
カラー液晶タッチパネル、フロア平面図の標準装備によるカンタン操作 |
 |
|
| |
|
| |
操作性に優れた12.1インチ型のカラー液晶タッチパネルを採用しました。また、空調機の設置位置が一目でわかるフロア平面図を標準装備※1していますので、特別な知識がなくてもきめ細かい監視・操作が可能です。例えば、病院でのナースステーションからの病室の管理や、学校での職員室からの教室の管理などが簡単に行えます。
※1：最大５画面までを標準装備いたします。 |
| 2. |
壁掛けタイプによる省スペース化を実現 |
|
|
| |
|
| |
「カラー液晶タッチパネル一体型コンピューター」搭載により、コンパクトで薄型の壁掛けタイプを実現しました。監視用パソコンの設置スペースが不要なので、中小規模建物に最適な省スペース化が図れます。 |
| 3. |
多様なシステム拡張ソフトに対応 |
|
|
| |
|
| |
三菱電機製Web対応集中コントローラー「GB-50」※2内蔵により、最大200台まで管理・操作のできる「統合管理ソフト」をはじめ、「週間・年間スケジュール」や電力量按分による「空調料金算出」※3を標準装備しました。また、受注対応として「省エネ制御」や「ピークカット制御」、「汎用制御（空調以外の設備機器の管理）」にも対応できますので、お客様のニーズに合致したシステム構築が可能です。
※2：次項参照 ※3：電力量按分機能付（型名：CB-E***P）での対応となります。 |
|
| |
| |
|
| 報道機関からのお問い合わせ先 |
| お問い合わせ先 |
三菱電機エンジニアリング(株) 総務人事部 総務グループ
電話(03)3288-1101 |
|
|
| |
| |
| |
| |
近年、個別分散型のビル用マルチエアコンは、施設全体における環境の快適化をはじめ、運用の自動化・効率化と省エネへの対応のため、集中管理システムを導入するケースが増えており、その傾向は大規模施設だけでなく中小規模の施設にも広がっています。
なかでも、病院・老人福祉施設のナースステーションから病室を、学校の職員室から教室を特別な知識がない方でも集中管理できるシステムが求められています。また、管理装置を設置するスペースが限られる中小規模のビルや病院・学校・工場などにおいては、省スペース化も求められています。

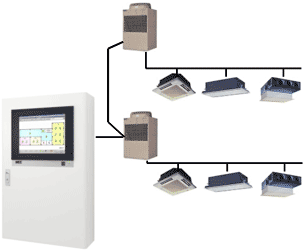

そこで当社は、カラー液晶タッチパネルによる操作の簡易化を実現し、かつ、設置場所を選ばない壁掛けタイプの「タッチパネル式空調コントローラー」を発売いたします。
さらに、本製品は、三菱電機（株）製のWEB対応集中コントローラー「GB-50」※2内蔵しており、ブラウザーによる遠隔監視機能をはじめ、週間・年間スケジュール機能や電力量按分機能による料金計算などの多彩な機能を備えています。
※2：三菱電機（株）ビル用マルチエアコンの集中コントローラー。液晶表示画面無しの「GB-50」と液晶表示画面付きの「G-50」の２機種がある。
Webサーバー機能搭載により、パソコンのブラウザーソフトを利用した空調機の管理ができ、公衆回線による遠隔からの監視・操作も可能。集中コントローラー１台で最大50台の室内機を管理でき、LAN回線で複数台を接続することにより、パソコンから最大2000台までの室内機の管理が行える。
また、オプションのライセンス登録で電力量按分や省エネ制御、週間・年間スケジュールなどの多様な機能に対応できる。
|
| |
| |
|
| |
| 1. |
必要な機能をインストール済で、納入時の調整試運転がスムーズ |
|
|
| |
|
| |
「統合管理ソフトウェア」、「週間・年間スケジュール」、「電力量按分による空調料金算出」などの必要なソフトウェアをあらかじめインストール※4して出荷しますので、現地調整の時間を短縮できます。
※4：スケジュール登録作業やテナント名称登録などは、お客様での設定となります。 |
| 2. |
ファンレス、シリコンディスク採用により信頼性を向上 |
|
|
| |
|
| |
「カラー液晶タッチパネル一体型コンピューター」から稼動部品で寿命のある冷却用ファンを無くすことで、信頼性を向上しました。また、空調料金などの重要データは、シリコンメモリー（コンパクトフラッシュメモリー）に格納することにより、データ信頼性を確保します。 |
|
| |
| |
|
| |
| ※記載内容は一部変更する場合があります。 |
| ○：標準、△：オプション |
|
| 項目 |
仕様 |
| 電力量按分機能無し |
電力量自動按分機能あり |
| CB-E50 |
CB-E100 |
CB-E150 |
CB-E200 |
CB-E50P |
CB-E100P |
CB-E150P |
CB-E200P |
| 管理対象台数（室内機） |
50台 |
100台 |
150台 |
200台 |
50台 |
100台 |
150台 |
200台 |
| 電源仕様 |
単相 ＡＣ１００Ｖ ５０／６０Ｈｚ |
| 接地端子 |
Ｄ種接地 |
| 周囲温度条件 |
0〜40℃ |
| 周囲湿度条件 |
20〜90% ただし、結露なきこと |
| 外形寸法 |
W450×H700×D150 |
W450×H900×D150 |
W450×H700×D200 |
W450×H900×D200 |
| 質量 |
35kg |
45kg |
38kg |
48kg |
| 消費電力 |
150W |
200W |
200W |
250W |
| 取付方法 |
屋内用壁掛型 |
| 出力形式 |
ファイル出力（ＣＳＶテキスト）または、プリンター出力に対応いたします。※5 |
| 液晶タッチパネル部 |
| 形式 |
バックライト付カラーTFT方式LCD |
| 画面サイズ・解像度 |
12.1インチ、XGA（1024×768） |
| タッチパネル方式 |
アナログ抵抗膜方式 |
| その他表示 |
| ランプ |
１（電源ランプ） |
| 収納部材 |
| GB-50 |
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
| 伝送線用給電ユニット |
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
| 電力量計パルス計量用PLC ※6 |
- |
1台内蔵（パルス計量数：16点） |
| 機能 |
| 集中管理 |
| Web監視、遠隔監視 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
| 集中監視・管理・操作 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
| 週間・年間ｽｹｼﾞｭｰﾙ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
| フロア平面図表示 ※7 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
| 空調料金算出※8 |
| 電力量手入力による料金算出 |
△ |
△ |
△ |
△ |
− |
− |
− |
− |
| 電力量自動按分による料金算出 |
− |
− |
− |
− |
○ |
○ |
○ |
○ |
| 省エネ制御 |
| 省エネ |
受注対応となります。※9 |
| 省エネピークカット（デマンド電力予測） |
| その他表示 |
| 汎用制御（連動制御） |
受注対応となります。※9 |
|
※5：プリンターは、お客様手配となります。
※6：PLCは、プログラマブル・ロジック・コントローラーの略です。
※7：フロア平面図は、最大５画面までが標準装備となります。６画面を超える場合は、別途追加料金となります。
※8：本製品による料金算出は、計量法によるものではありませんので、公的な取引には使用できません。
※9：受注対応品の外形寸法・質量・消費電力は、変更になることがございます。
|
| |
| |
|
|
| |
 |
| |
| |
|
|
| |
 |
| |
| ※製品外観は、変更される場合があります。 |
| |
| |
|
| |
三菱電機エンジニアリング株式会社 和歌山事業所
電話 073-435-2070
住所 〒640-8686 和歌山県和歌山市手平6-5-66
三菱電機株式会社冷熱システム製作所内
|
| |
| |
|
| |
| |
| 以上 |
