製品名
|
型名
|
発売予定日
|
標準納期
|
年間販売台数
|
|
エネルギー監視システム
「省ちゃん」Wireless
|
RTS-BNT
|
12月1日
|
2ヶ月
|
50システム
|
|
| |
| |
|
|
| |
近年，生産現場においては生産効率向上のため，常にラインの組み替えを図る傾向にあります。
当社は，これまでパソコンを利用して有線で工場の省エネ化を実現する電力監視システム「省ちゃん」シリーズを多数の生産工場に納入してきましたが，多くの監視ポイントから長距離の配線が敷設されているため，システムの再構築が煩雑かつ困難な状況にありました。また，新規導入の場合には，全体価格のうち配線工事費の占める割合が高いことから，無線化による省コスト化が求められていました。

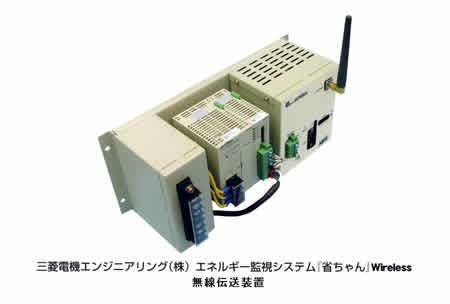

そこで今般，無線伝送装置の開発により，工事費削減と工期短縮を可能にした電力監視システムの新製品を発売します。 |
| |
| |
|
|
| |
| 1. |
無線伝送装置の開発により，大幅な工事費削減及び工期短縮を実現 |
 |
|
| |
|
| |
無線伝送装置の開発により，電力監視システムの無線化を実現しました。これにより，平均的なシステム※において配線工事費を従来比約50％，工期を約80％縮減できます。
[※無線ポイント8ヵ所，無線伝送総距離1,800m(平均230m)，有線伝送総距離2,000m(配管工事を含む)で比較] |
| 2. |
用途に応じ有線，無線などの混合システムの構築が可能に |
|
|
| |
|
| |
短距離用と長距離用２種類の無線伝送装置を用意しており，一つのネットワーク内での混合接続が可能です。また，有線と無線の混合システムの構成が可能であるため，三菱電機製ＭＤＵブレーカー等のB/NET端末接続台数と配線距離を大幅に拡張できます。 |
| 3. |
信頼性に優れた無線を採用 |
|
|
| |
|
| |
無線装置は，面倒な免許や資格の申請が不要な特定小電力無線を採用しています。スペクトラム拡散方式※の2.4ＧＨｚ帯の採用により，雨・霧などの気象条件にほとんど影響を受けない上，盗聴が困難など機密保護にも優れています。
[※デジタル信号を拡散符号と呼ばれる信号によって元の信号より広い帯域に拡散させた上で送信し、受信側で同じ拡散符号によって元のデジタル信号を復元する方式。無線LANやBluetooth，CDMA方式の携帯電話などで使用されている。] |
|
| |
|
| 報道機関からのお問い合わせ先 |
|
お問い合わせ先
|
三菱電機エンジニアリング（株） 総務人事部 総務グループ
TEL：03-3288-1101 |
|
|
|
| |
| |
|
|
| |
| |
短距離用
|
長距離用
|
| 通信距離 |
見通し 300m |
見通し 1.2km |
| 無線周波数帯域 |
2402～2495MHz |
2474～2493MHz |
| 電波形式 |
スペクトル拡散
（DS：直接拡散） |
スペクトル拡散
（DS/FH：ハイブリッド通信方式） |
| 通信方法 |
単信通信方式 |
単信通信方式 |
| 通信スピード |
51.9kbps |
51.9kbps |
| 空中線電力 |
5mW/MHz以下 |
10mW/MHz以下 |
| 周波数チャンネル |
94チャンネル |
10チャンネル |
| アンテナ |
受信ダイバシティ方式 |
受信ダイバシティ方式 |
| 使用周囲温度 |
0～50℃ |
0～50℃ |
| 外形寸法（ｍｍ） |
285W×113.2D×120H |
285W×113.2D×120H
無線装置（145W×94D×27H）
※無線装置と分離型 |
|
| |
| |
|
|
| |

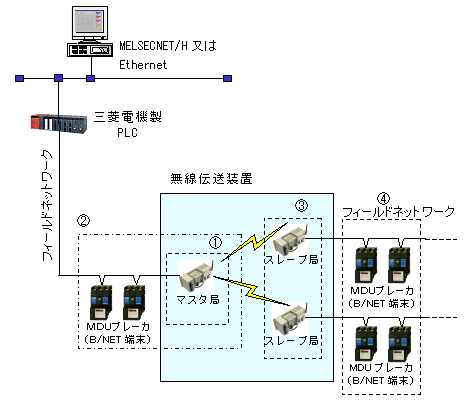

| 端末の最大接続台数 |
| ①有線部のマスタ局接続台数 |
最大31台/系統
|
| ②マスタ局を含めた有線部のB/NET端末接続台数 |
最大63台/系統
|
| ③有線部のマスタ局1台に対するスレーブ局接続台数 |
最大8台/系統
|
| ④スレーブ局１系統に対するB/NET端末接続台数 |
最大63台/系統
|
|
|
|
| ※本無線伝送装置は，三菱電機製プログラマブルコントローラ（MELSEC）につながるB/NET端末（工場などの配電系統の計測表示や監視，電力デマンドの監視制御など電気設備全搬の監視，制御の統合化を実現するネットワーク）にのみ適用できます。 |
| |
| |
|
|
| |
