製品名
|
形名
|
販売価格
|
発売予定日
|
年間販売台数 |
|
ＮＴＳＣ／ＤＶＩ入出力ボード
|
KAC-03A-DBG
|
20万7千9百円
（本体価格19万8千円）
|
9月12日
|
50台
|
|
| |
| |
|
|
| |
当社はエレクトロニクス機器開発のノウハウを活かし，各種ボードの開発を手がけています。

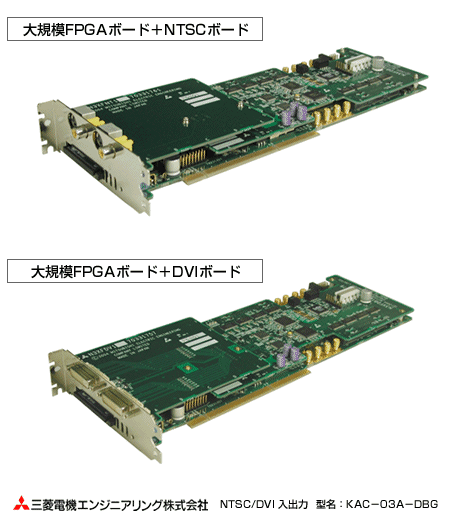

この「ＮＴＳＣ／ＤＶＩ入出力ボード」は，大規模ＦＰＧＡボードに組み合わせることにより，アナログ，デジタルのデータ量の大きな画像処理が容易に可能です。
本製品を広く大学や企業の研究機関等に販売すると共に，ＦＰＧＡへのプログラミングなど各種設計支援，本ボードを使ったシステム開発など各種設計請負により，お客様の開発をサポートします。 |
| |
| |
|
|
| |
| 1. |
ＮＴＳＣ（アナログ）／ＤＶＩ（デジタル）２種類の信号での画像処理が可能 |
 |
|
| |
|
| |
従来の画像処理機器は，デジタルＤＶＩ信号の処理を行う機能のみが一般的で，アナログＮＴＳＣ信号の場合は一度デジタル化する必要がありました。本製品は，大規模ＦＰＧＡボードに接続することで，デジタルに加えて根強いニーズのあるアナログＮＴＳＣ信号にも対応が可能です。 |
| 2. |
リアルタイムでの画像処理により，作業を軽減 |
|
|
| |
|
| |
従来の画像処理は，パソコンのハードディスクやメモリーに格納して行っていました。本製品は大規模ＦＰＧＡボードとの接続により，画像処理をパソコン等の機器を介さずにリアルタイムで実行できます。また，その処理結果をリアルタイムで再生することも可能ですので，画像処理作業の大幅な軽減化が図れます。 |
| 3. |
「サンプル回路プログラム」で，システム構築が容易に |
|
|
| |
|
| |
｢大規模ＦＰＧＡボード｣向けの「サンプル回路プログラム」を組み込んでいますので，煩わしい画像データの入出力回路設計が容易となるなど，システム構築の省力化が図れます。 |
|
| |
| |
|
| 報道機関からのお問い合わせ先 |
|
お問い合わせ先
|
三菱電機エンジニアリング(株) 総務人事部 総務グループ
TEL：03-3288-1101 |
|
|
|
| |
| |
|
|
| |
|
項 目
|
仕 様
|
| 外形寸法(mm) |
画像入出力ボード |
９９(Ｗ)×２４９(Ｄ) |
| ＤＶＩ用コネクタボード |
１０７(Ｗ)×１２３(Ｄ) |
| ＮＴＳＣ用コネクタボード |
１０７(Ｗ)×１２３(Ｄ) |
ＤＶＩ ピクセルクロック
単位：ＭＨｚ |
|
VGA
|
SVGA
|
XGA
|
SXGA
|
UXGA
|
| リフレッシュレート 60Hz |
25
|
40
|
65
|
108
|
162
|
| リフレッシュレート 75Hz |
31
|
49
|
80
|
135
|
-
|
| ＮＴＳＣ ピクセルクロック |
NTSC ITU-R BT.601 |
13.5MHz |
| NTSC スクエア ピクセル |
12.2727MHz |
| NTSC 4 fsc |
14.31818MHz |
| ＮＴＳＣデータフォ-マット |
ＲＧＢ(各8bit),YCbCr ４：２：２ |
|
| |
| |
|
|
| |
*1：｢ＦＰＧＡ｣
Field Programmable Gate Arrayの略で,プログラミングすることができるLSIのこと。マイクロプロセッサやASICの設計図を送りこんでシミュレーションすることができる。 |
| |
*2：｢ＮＴＳＣ｣
National TV Standards Committeeの略で、日本のTV放送やDVD-Videoで利用されているカラーテレビの信号方式。 |
| |
*3：｢ＤＶＩ｣
Digital Visual Interfaceの略で、主に液晶ディスプレイで使用されているパソコンとの接続インターフェース。 |
| |
| |
|
|
| |
| ２００４年４月１日に発売した，２ギガバイトの大容量メモリー搭載のＦＰＧＡボードです。ＡＳＩＣの開発を始め，画像処理等の各種アルゴリズム（演算方法）の検証及び遺伝子解析や構造解析など，大量データを高速で検証することができます。 |
| |
| |
|
|
| |
| 三菱電機エンジニアリング株式会社 鎌倉事業所 |
| |
| |
|
|
| |
三菱電機エンジニアリング株式会社
| 東日本営業所 |
電話 03-3288-1725 |
〒102-0073 |
東京都千代田区九段北1-13-5 日本地所第一ビル1F |
| 中日本営業所 |
電話 052-565-3435 |
〒450-0002 |
名古屋市中村区名駅3-14-16 東洋ビル9F |
| 西日本営業所 |
電話 06-6347-2982 |
〒530-0003 |
大阪市北区堂島2-2-2 近鉄堂島ビル7F |
| 中国営業グループ |
電話 082-248-5390 |
〒730-0037 |
広島市中区中町7-41 広島三栄ビル7F |
| 九 州 支 店 |
電話 092-721-2202 |
〒810-0001 |
福岡市中央区天神4-1-7 第3明星ビル2F |
|
| |
|
|
| |
|
以上
|
