形 名
|
動作環境
|
標準価格
|
発売予定日
|
当初年間販売数 |
|
FA-SW1TBM
|
Windows2000/XP
日本語版
|
69,300円
(本体価格 66,000円)
|
5月9日
|
2000
|
|
| |
| |
|
|
| |
| 1. |
端子台記号紙を簡単に作成 |
 |
|
| |
|
| |
Excelで回路図の入出力一覧表を作成している場合には，データをそのまま流用することができます。また，それ以外の場合でも，端子台の外形寸法，端子の行数，列数，端子の並び方等を入力するだけで,端子台記号紙の形状を作成することが可能です。 |
| 2. |
多様な印刷機能を用意 |
|
|
| |
|
| |
印刷時の多様なニーズに対応するため，以下の機能を用意しました。
| (1) |
端子台記号紙両面への文字を記入する場合を想定し，両面印刷が可能。 |
| (2) |
のり付きフィルムに印刷することにより，器具符号用ラベル，表示用名板の作成が可能。 |
| (3) |
端子台記号紙のデータをそのまま各種コードにチューブプリンタで印刷することが可能。
なお，オプションとして，のり付きフィルム用紙，各種厚紙等の特殊用紙を用意しました。 |
|
| 3. |
三菱電機（株）製PLC及び｢FAグッズ｣のテンプレートを用意 |
|
|
| |
|
| |
三菱電機（株）製PLC（Programmable Logic Controller）＊1であるMELSECシリーズと当社の｢FAグッズ｣の主な端子台記号紙の形状は，標準テンプレートとしてソフトウエア内に用意していますので，新規に形状を作成する必要がありません。 |
|
| |
|
| 報道機関からのお問い合わせ先 |
|
お問い合わせ先
|
三菱電機エンジニアリング(株) 総務人事部 総務グループ
TEL：03-3288-1101 |
|
|
|
| |
| |
|
|
| |

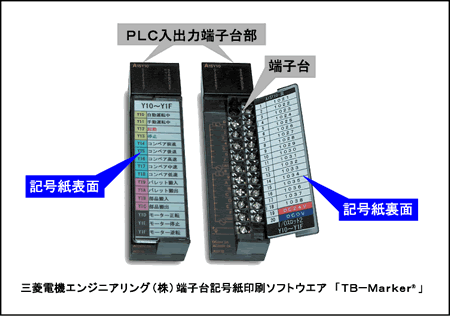

端子台は，各種コントローラの接続や中継などに使用されるもので，回路図に基づいて様々な接続先や記号等を記入した記号紙をセットし，ケーブル等との接続作業を行います。
従来，端子台記号紙に接続先や記号を記入する場合，手書きまたはスタンプによる刻印により行われることが一般的でした。しかし，手書きまたはスタンプによる刻印は見にくく，記入出来る情報量にも限りがあることから，接続作業の際，接続図との確認に多大な時間を要する場合がありました。
そこで，当社は接続作業時間の短縮やメンテナンスの効率化を実現するため，端子台における記号紙を簡単に作成することが出来る「TB―Marker」を製品化しました。
当社は，三菱電機(株)製「MELSECシリーズ」などのPLC（Programmable Logic Controller）ユーザー向けに，周辺機器との接続を容易にする各種接続ケーブルや端子台変換ユニット等の｢ＦＡグッズ｣シリーズを1999年から発売し，04年度の売上高が約3億円となりました。
本製品の投入をはじめ，今後も「FAグッズ」シリーズの拡充を図っていきます。 |
| |
| |
|
|
| |
|
項 目
|
仕 様
|
|
形名
|
FA−SW1TBM |
|
標準価格
|
69,300円（本体価格66,000円） |
|
CPU
|
Pentium 200MHz相当以上を推奨 |
|
OS
|
Windows2000 Professional(SP2以上) 日本語版 |
WindowsXP 日本語版 |
|
RAM
|
128Mバイト以上を推奨 |
256Mバイト以上を推奨 |
|
HD容量
|
100Mバイト以上の空き容量が必要 |
|
ディスクドライブ
|
CD−ROMディスクドライブ |
|
プリンタ
|
上記OSに対応したプリンタ |
|
ディスプレイ
|
解像度1024×768ドット以上（XGA以上） |
|
| |
| |
|
|
| |
＊1：PLC
PLCとは，Programmable Logic Controllerの略で，入力機器の指令信号ON/OFFに応じて，出力機器をON/OFFすることにより，各種の電気制御を実現する専用コントローラをさします。なお，三菱電機(株)製PLCは，｢シーケンサ｣とも呼ばれています。 |
| |
| |
|
|
| |
