交流・直流ドライブ制御装置
交流ドライブ制御装置
交流モータ 可変速駆動装置 低圧IGBTインバータ盤
特長
-
● インバータユニットは 三菱電機製FREQROLシリーズを採用
● 力率改善用直流リアクトルを標準装備
● 盤としての型式試験により高品質を確保
● 豊富なオプションを準備
● システム仕様に合わせたカスタマイズにも対応
● 充実したアフターサービス
● 当社製サージ抑制フィルタ採用によるモータ絶縁劣化を抑制
用途
-
● ２乗トルク ： ファン、ブロア、ポンプ他
● 定トルク： 押出機、ミキサー、キルン、コンベア、プレス他
適用分野
-
ゴム、フィルム、石油化学、セメント、非鉄金属、鉄鋼、紙・パルプ、鉱山、プレス、試験設備 他

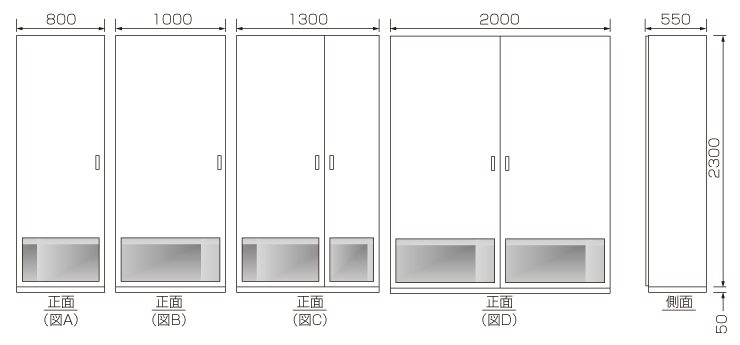

外形寸法図
外形寸法表
単位：mm
| モータ 容量 (kW) |
2乗トルク負荷用途(過負荷120%) | 定トルク負荷用途(過負荷150%) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200V系 | 400V系 | 200V系 | 400V系 | |||||||||||||
| W | H | D | W | H | D | W | H | D | W | H | D | |||||
| ～30 |
図A |
2300 | 550 | 図A | 2300 | 550 | 図A | 2300 | 550 | 図A | 2300 | 550 | ||||
| 37 | ||||||||||||||||
| 45 | ||||||||||||||||
| 55 | ||||||||||||||||
| 75 |
図B |
|||||||||||||||
| 90 | 図B | 図C | ||||||||||||||
| 110 | − | − | − | |||||||||||||
| 132 | − | − | − | − | − | − | ||||||||||
| 160 | − | − | − | − | − | − | 図B | |||||||||
| 185 | − | − | − | 図B | − | − | − | |||||||||
| 220 | − | − | − | − | − | − | 図C | |||||||||
| 250 | − | − | − | 図C | − | − | − | |||||||||
| 280 | − | − | − | − | − | − | ||||||||||
| 315 | − | − | − | − | − | − | 図D | |||||||||
| 355 | − | − | − |
図D |
− | − | − | |||||||||
| 400 | − | − | − | − | − | − | ||||||||||
| 450 | − | − | − | − | − | − | ||||||||||
| 500 | − | − | − | − | − | − | ||||||||||
| 560 | − | − | − | − | − | − | − | − | − | |||||||
・本表は標準仕様の場合のものです。オプションが含まれる場合は、外形が変更となる場合があります。
・前面保守構造のため、前面側に1000mm以上のスペースを確保してください。
・天井部に排気ファンを設けて排気していますので、天井部スペースは500mm以上を確保してください。
・30kW以下については、1面に複数台収納することも可能です。詳細はお問い合わせください。
・盤高さには台板(標準50mm)は含まれません。また、ハンドルや吊具など突起物も含まれません。
