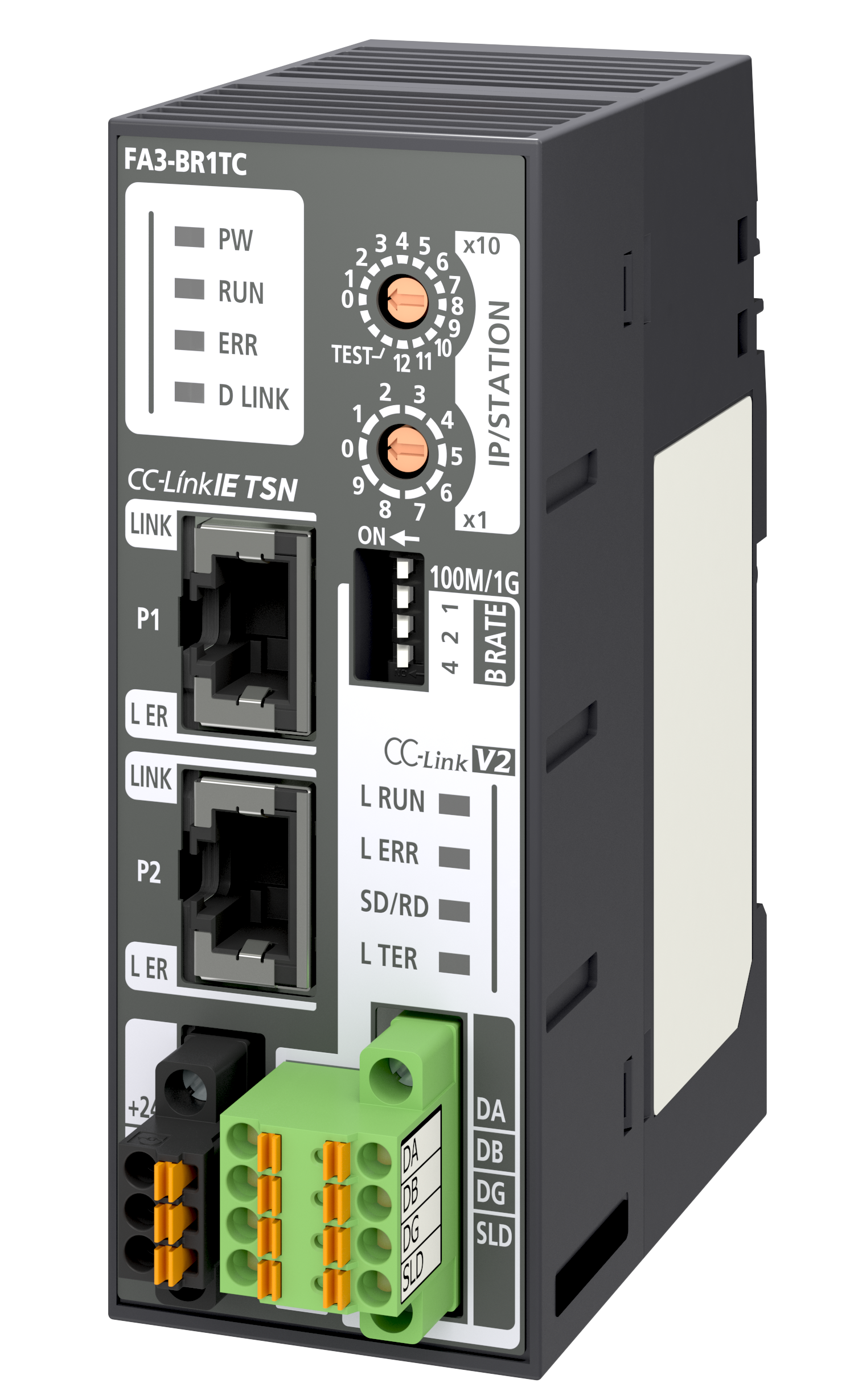

- CC-Link IE TSN－CC-Linkブリッジユニット
FA3-BR1TC
特長
-
- 製品概要：
- CC-Linkのマスタが不要でCC-Link機器をCC-Link IE TSN側で制御が可能です。
- 特長1.
- CC-Link IE TSNにラインアップのない機器の制御が可能です。
- 特長2.
- CC-Link IE TSNへ段階的な置換えが可能です。
- 特長3.
- 既存の機器/配線をそのまま使用することでコストを抑え、工期を短縮できます。
- 特長4.
- 機器の再利用でプラスチック使用量を削減できます。
- 特長5.
- 新旧ライン/設備のデータを収集し、三菱電機株式会社製Geminiでの検証が可能です。
- 特長6.
- 旧ライン/設備の稼働データを新ライン/設備に流用可能です。
- 特長7.
- CC-Link機器構成は、専用のWindowsアプリケーションからも簡易的に設定が可能です。
本ページ「ダウンロード」タブの下部「その他」から、ダウンロードできます。
| 標準価格(税抜き) | 97,000 |
|---|---|
| 販売状況 | 販売中 |
基本仕様
| 項目 | 仕様 | |
|---|---|---|
| 形名 | FA3-BR1TC | |
| 用途 | ネットワーク機器 | |
| 接続機器 | シーケンサ | |
| 接続ネットワーク | CC-Link IE TSN CC-Link |
|
| 製品分類 | ネットワークブリッジ | |
| 納期 | 〇 ( 仕込み生産品 ) | |
- 価格、納期について
- 価格、納期の詳細は、お取引のある三菱電機機器代理店にご確認ください。
仕様
一般仕様
| 項目 | 仕様 | |
|---|---|---|
| 使用周囲温度 | 0~55℃ | |
| 保存周囲温度 | -25~75℃ | |
| 使用周囲湿度 | 5~95%RH ( 結露なきこと ) | |
| 保存周囲湿度 | 5~95%RH ( 結露なきこと ) | |
| 耐振動 | X、Y、Zの3軸について、掃印時間 ( 1オクターブ/minで10サイクル ) 印加する | |
| 振幅 : 3.5mm定振幅、5Hz ≤ f ＜ 8.4Hz | ||
| 加速度 : 10m/s2 ( 1G ) 定加速度、8.4Hz ≤ f ≤ 150Hz | ||
| 耐衝撃 | 150m/s2、XYZ各方向3回 | |
| 使用雰囲気 | 腐食性ガス、可燃性ガスがなく、導電性のじんあいがひどくないこと | |
| 使用標高 ※1 | 0~2000m | |
| 設置場所 ※2 | 制御盤内 | |
| 過電圧カテゴリ ※3 | II以下 | |
| 汚染度 ※4 | 2以下 | |
| 注意事項 | ※1：標高0mの大気圧以上に加圧した環境で使用または保存しないでください。 使用した場合は、誤動作する可能性があります。 |
|
| ※2：IP20を満たし、かつUL50 type1以上の制御盤内に設置してください。また必要に応じて、使用する環境条件に適した制御盤を設計してください。 | ||
| ※3：その機器が公衆配電網から構内の機械装置にいたるまでの、どこの配電部に接続されていることを想定しているかを示します。カテゴリIIは、固定設備から給電される機器などに適用されます。定格300Vまでの機器の耐サージ電圧は2500Vです。 | ||
| ※4：その機器が使用される環境における、導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。 | ||
製品仕様
| 項目 | 仕様 | |
|---|---|---|
| 外部接続方式 | CC-Link IE TSN通信部 | RJ45コネクタ×2 |
| CC-Link通信部 | CC-Linkシステム用端子台 ( ２ピーススプリングクランプ端子台 ) | |
| ユニット電源部 | ユニット電源・ＦＧ用端子台 ( ２ピーススプリングクランプ端子台 ) | |
| 適用DINレール | TH35-7.5Fe、TH35-7.5Al ( JIS C 2812準拠 ) | |
| CC-Link IE TSN用 接続ケーブル・電線 | 1Gbps | ・1000BASE-Tの規格を満たすEthernetケーブル ( ストレート/クロス ) ・カテゴリ5e以上 ( 二重シールド付、STP ) ケーブル |
| 100Mbps | ・100BASE-TXの規格を満たすEthernetケーブル ( ストレート/クロス ) ・カテゴリ5以上 ( 二重シールド付、STP ) ケーブル |
|
| CC-Link用 接続ケーブル・電線 | Ver.1.10対応CC-Link専用ケーブル ( 当社製 FA-CBL200PSBH、FANC-110SBH、CS-110 ) | |
| 端子台の端子穴サイズは、2.4mm×1.5mm | ||
| ユニット電源・FG用 接続ケーブル・電線 | 電線サイズ | 0.14~1.5mm² ( AWG24~16 ) |
| 種類 | より線または単線 | |
| 材質 | 銅線 | |
| 温度定格 | 75℃以上 | |
| ユニット電源 | 電圧 | DC24V ( リップル率5%以内 ) ( 許容電圧範囲DC20.4V~28.8V ) |
| 電流 | 150mA | |
| 外形寸法 | H (高さ) | 105mm |
| W (幅) | 40mm | |
| D (奥行き) | 70mm ( 端子台は含まず ) 、86mm ( 端子台を含む ) | |
| 質量 | 180g | |
| CC-Link IE TSN仕様 | 通信速度 | 1Gbps/100Mbps |
| 局種別 | リモート局 | |
| 認証Class | 認証Class B Ver.2.0 | |
| トポロジ | ライン接続、スター接続、スター接続とライン接続の混在、リング接続 | |
| リンク点数 | リモート入力RX : 3840点 ( 480バイト ) リモート入力RY : 3840点 ( 480バイト ) リモートレジスタRWw : 960点 ( 1920バイト ) リモートレジスタRWr : 960点 ( 1920バイト ) |
|
| CC-Link仕様 | 伝送速度 | 156kbps 625kbps 2.5Mbps 5Mbps 10Mbps |
| CC-Linkバージョン | Ver.2.00 | |
| 局種別 | マスタ局 | |
| 最大接続局数 | 64局 | |
| 最大リンク点数(CC-Link Ver.1) | リモート入力RX : 2048点 ( 256バイト ) リモート入力RY : 2048点 ( 256バイト ) リモートレジスタRWw : 256点 ( 512バイト ) リモートレジスタRWr : 256点 ( 512バイト ) |
|
| 最大リンク点数(CC-Link Ver.2) | リモート入力RX : 3584点 ( 448バイト ) リモート入力RY : 2048点 ( 256バイト ) リモートレジスタRWw : 816点 ( 1632バイト ) リモートレジスタRWr : 816点 ( 1632バイト ) |
|
| 局間ケーブル長（最小局間距離） | 20cm | |
| 最大ケーブル総延長（最大伝送距離） | 156kbps:1200m 625kbps:900m 2.5Mbps:400m 5Mbps:160m 10Mbps:100m |
|
