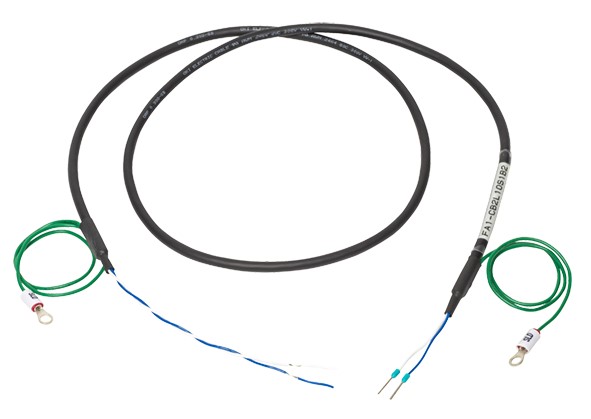

フェルール端子付きアナログ用シールドケーブル

FA1-CB2L20S1B2-4

特長

  • 製品概要：
    フェルール端子が取付け済みのアナログ信号用ケーブル（1チャンネル分）です。
    特長1.
    1チャンネル単位で電流/電圧設定に応じて自由に配線できます。
    特長2.
    ノイズ対策が必要なシールドケーブルを1チャンネル単位で配線できます。
    特長3.
    フェルール端子が取付け済みのため、端末加工処理が不要です。
標準価格(税抜き) 12,190
販売状況 販売中

基本仕様

項目 仕様
形名 FA1-CB2L20S1B2-4
用途 省配線･省工数機器
接続機器 シーケンサ
接続機器シリーズ MELSEC iQ-R
MELSEC iQ-F
他社PLC
CC-Link IE TSN
CC-Link IE Field
納期 〇
価格、納期について
価格、納期の詳細は、お取引のある三菱電機機器代理店にご確認ください。

仕様

一般仕様

項目 仕様
使用周囲温度 0～55℃
保存周囲温度 -25～75℃
使用周囲湿度 5-95%RH（結露しないこと）
保存周囲湿度 5-95%RH（結露しないこと）
耐振動（断続的な振動がある場合） 5～8.4Hz：片振幅 3.5mm
8.4～150Hz：加速度 9.8m／s2
掃引回数：X、Y、Z各方向10回
耐振動（連続的な振動がある場合） 5～8.4Hz：片振幅 1.75mm
8.4～150Hz：加速度 4.9m／s2
耐衝撃 147m/s2、X、Y、Z方向各3回　（JIS B 3502、IEC61131-2準拠）
使用雰囲気 腐食性ガスがなきこと
使用標高　※1 2000m以下
設置場所　※2 制御盤内
オーバボルテージカテゴリ　※3 II以下
汚染度　※4 2以下
注意事項 ※1：標高0mの大気圧以上に加圧した環境で使用または保存しないでください。使用した場合は、誤動作する可能性があります。加圧して使用する場合には、当社の支社、代理店にご相談ください。
※2：その機器が公衆配電網から構内の機械装置にいたるまでの、どこの配電部に接続されていることを想定しているかを示します。カテゴリIIは、固定設備から給電される機器などに適用されます。定格300Vまでの機器の耐サージ電圧は2500Vです。
※3：その機器が使用される環境における導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。


製品仕様

項目 仕様
使用ケーブル 1対（2芯）ツイストペアシールドケーブル（黒色）
導体 公称断面積 0.3m2（AWG#22）
導体構成 60/0.08本/mm
絶縁体外径 0.75mm
ケーブル外径 4.9mm
導体抵抗（20℃） 0.072Ω/m以下
絶縁耐圧 AC2000V 1分間
絶縁抵抗 100MΩ-km以上
UL規格（ケーブル部） UL STYLE No.2464 80℃ 300V
ケーブル長 2ｍ
質量(g) 約200g
