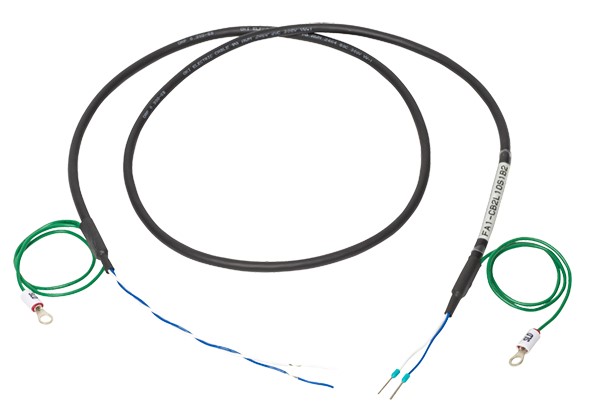

- フェルール端子付きアナログ用シールドケーブル
FA1-CB2L10S1B2-4
特長
-
- 製品概要：
- フェルール端子が取付け済みのアナログ信号用ケーブル（1チャンネル分）です。
- 特長1.
- 1チャンネル単位で電流/電圧設定に応じて自由に配線できます。
- 特長2.
- ノイズ対策が必要なシールドケーブルを1チャンネル単位で配線できます。
- 特長3.
- フェルール端子が取付け済みのため、端末加工処理が不要です。
| 標準価格(税抜き) | 10,010 |
|---|---|
| 販売状況 | 販売中 |
基本仕様
| 項目 | 仕様 | |
|---|---|---|
| 形名 | FA1-CB2L10S1B2-4 | |
| 用途 | 省配線･省工数機器 | |
| 接続機器 | シーケンサ | |
| 接続機器シリーズ | MELSEC iQ-R | |
| MELSEC iQ-F | ||
| 他社PLC | ||
| CC-Link IE TSN | ||
| CC-Link IE Field | ||
| 製品分類 | 接続ケーブル | |
| 納期 | △(受注生産品) | |
- 価格、納期について
- 価格、納期の詳細は、お取引のある三菱電機機器代理店にご確認ください。
仕様
一般仕様
| 項目 | 仕様 | |
|---|---|---|
| 使用周囲温度 | 0～55℃ | |
| 保存周囲温度 | -25～75℃ | |
| 使用周囲湿度 | 5-95%RH（結露しないこと） | |
| 保存周囲湿度 | 5-95%RH（結露しないこと） | |
| 耐振動（断続的な振動がある場合） | 5～8.4Hz：片振幅 3.5mm | |
| 8.4～150Hz：加速度 9.8m／s2 | ||
| 掃引回数：X、Y、Z各方向10回 | ||
| 耐振動（連続的な振動がある場合） | 5～8.4Hz：片振幅 1.75mm | |
| 8.4～150Hz：加速度 4.9m／s2 | ||
| 耐衝撃 | 147m/s2、X、Y、Z方向各3回 （JIS B 3502、IEC61131-2準拠） | |
| 使用雰囲気 | 腐食性ガスがなきこと | |
| オーバボルテージカテゴリ ※2 | II以下 | |
| 汚染度 ※3 | 2以下 | |
| 注意事項 | ※1：標高0mの大気圧以上に加圧した環境で使用または保存しないでください。使用した場合は、誤動作する可能性があります。加圧して使用する場合には、当社の支社、代理店にご相談ください。 | |
製品仕様
| 項目 | 仕様 | |
|---|---|---|
| 使用ケーブル | 1対（2芯）ツイストペアシールドケーブル（黒色） | |
| 導体 公称断面積 | 0.3m2（AWG#22） | |
| 導体構成 | 60/0.08本/mm | |
| 絶縁体外径 | 0.75mm | |
| ケーブル外径 | 4.9mm | |
| 導体抵抗（20℃） | 0.072Ω/m以下 | |
| 絶縁耐圧 | AC2000V 1分間 | |
| 絶縁抵抗 | 100MΩ-km以上 | |
| UL規格（ケーブル部） | UL STYLE No.2464 80℃ 300V | |
| ケーブル長 | 1ｍ | |
| 質量(g) | 約100g | |
