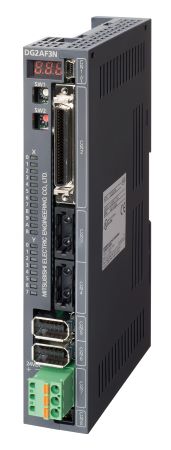

SSCNET油圧制御ユニット(アナログ電流入力:16bit)

DG2AF3N-P01

特長

  • 製品概要：
    SSCNETIII/Hのサーボネットワークに油圧サーボ、V/Fインバータを組み込むことが可能です。油圧サーボによる位置決め/圧力制御、V/Fインバータによる位置決め/速度制御が可能です。
    特長1.
    油圧サーボ、サーボ弁もしくは、V/Fインバータ2台の制御が可能です。
    特長2.
    設定した圧力フィードバック値により、自動的に位置制御から圧力制御へ制御移行することが可能です。
    特長3.
    サーボアンプ（MR-J4-B）の制御プログラムと同様なプログラミングで、油圧サーボ、サーボ弁およびV/Fインバータの制御が可能です。
    特長4.
    フィードバック信号はABZ相エンコーダの他に、三菱電機株式会社製シリアルエンコーダ、シリアルリニアエンコーダにも対応しています。
    特長5.
    SSCNET油圧制御ユニットは、アナログ入力が電圧仕様のDG2AF3Nと電流仕様のDG2AF3N-P01の2種類があります。
    特長6.
    油圧サーボシリンダの各センサからのアナログ入力の分解能が最大16bitとなり、高精度な油圧制御にも対応可能です。
    特長7.
    シンプルモーションユニットにも対応可能です。
標準価格(税抜き) 137,500
販売状況 販売中

基本仕様

項目 仕様
形名 DG2AF3N-P01
用途 ネットワーク機器
接続機器 サーボアンプ
接続機器シリーズ MELSEC iQ-R
MELSEC-Q
MELSEC-L
製品分類 油圧制御
納期 〇(仕込み生産品)
価格、納期について
価格、納期の詳細は、お取引のある三菱電機機器代理店にご確認ください。

仕様

一般仕様

項目 仕様
使用周囲温度 0～55℃
保存周囲温度 -25～75℃
使用周囲湿度 5～95％RH、結露なきこと
保存周囲湿度 5～95％RH、結露なきこと
耐振動 断続的な振動がある場合 5～9Hz_片振幅：3.5mm
断続的な振動がある場合 定加速度：9.8m/s2
断続的な振動がある場合 X、Y、Z 各方向10回（80分間）
連続的な振動がある場合 片振幅：1.75mm
連続的な振動がある場合 定加速度：4.9m/s2
適合規格 JIS B 3502、IEC 61131-2
耐衝撃 147m/s2、XYZ 3方向各3回
使用雰囲気 腐食性ガスがないこと
使用標高 2000m以下
設置場所 制御盤内
オーバボルテージカテゴリ II以下 ※1
汚染度 2以下 ※2
備考 ※1：その機器が公衆配電網から構内の機械装置に至るまでのどこの配電部に接続されていることを想定しているかを示す。
　　 カテゴリIIは、固定設備から給電される機器などに適用。定格50Vまでの機器の耐サージ電圧は500V。
※2：その機器が使用される環境における導電性物質の発生度合を示す指標。汚染度2は、非導電性の汚染しか発生しない。ただし、たまたまの凝結によって一時的な導電が起こりうる環境。


製品仕様

項目 仕様
アナログ入力 アナログ電流入力
4～20mA 4点、分解能　MAX16bit
アナログ電圧出力 0～10V、-10～10V 4点、分解能　MAX16bit
制御軸数 2軸
SSCNETIII/H通信周期 SSCNETIII（/H） 0.222ms～0.888ms
エンコーダインタフェース 三菱電機株式会社製シリアルエンコーダ、差動入力ABZ相、SSI Synchronous Serial Interface（バイナリコード）　MAX2点
非常停止デジタル入力 DC24V 1点 フォトカプラ絶縁 独立コモン（シンク/ソース選択可）
デジタル入力 DC24V 12点 フォトカプラ絶縁 （コモン一括でシンク/ソース選択可）
デジタル出力 DC24V 8点 フォトカプラ絶縁 （コモン一括でシンク/ソース選択可）
ABSシリアルエンコーダ用バッテリ 3.6V電池（MR-J3BAT、MR-J3用と共通）※ABS機能を使用しない時は不要
電源(電圧) DC20.4～26.4V（リップル率5％以内）
電源(消費電流) 0.3A
海外準拠規格 CE、UL/cUL
構造 自冷、開放（IP20）
取付け(ネジ) M5×10mm以上、締付トルク：78～118N･cm
取付け(DINレール) 適合DINレール：TH35-7.5Fe、TH35-7.5Al（JIS C 2812に準拠）
外形寸法　(H)×(W)×(D) ［mm］ 168×30×100
質量 0.3kg
使用周囲温度 0～55℃
保存周囲温度 -25～75℃
デジタル入力部 入力点数 12点
入力方式 シンク/ソース共用
コモン方式 12点/コモン
絶縁方式 フォトカプラ絶縁
定格入力電圧 DC24V
定格入力電流 約5mA
使用電圧範囲 DC21.6～26.4V（DC24V +-10％、リップル率5％以内）
ON電圧/電流 DC17.5V以上/3.5mA以下
OFF電圧/電流 DC7V以上/1mA以下
入力抵抗 約6.8kΩ
応答時間(OFF→ON) 4ms以下
応答時間(ON→OFF) 4ms以下
デジタル出力 出力点数 8点
出力方式 シンク/ソース共用
コモン方式 8点/コモン
絶縁方式 フォトカプラ絶縁
定格負荷電圧 DC24V
最大負荷電流 0.3A/1点、1A/1コモン
使用電圧範囲 DC21.6～26.4V（DC24V +-10％、リップル率5％以内）
ON時最大電圧降下 DC1V以下
OFF時漏洩電流 DC5V以上/0.1mA以下
応答時間(OFF→ON) 1ms以下
応答時間(ON→OFF) 1ms以下（定格負荷、抵抗負荷）
非常停止入力部 入力点数 1点
入力方式 シンク/ソース共用
コモン方式 1点/コモン
絶縁方式 フォトカプラ絶縁
定格入力電圧 DC24V
定格入力電流（Iin） 約5mA
使用電圧範囲 DC21.6～26.4V（DC24V +-10％、リップル率5％以内）
ON電圧/電流 DC17.5V以上/3.5mA以下
OFF電圧/電流 DC7V以上/1mA以下
入力抵抗 約6.8kΩ
応答時間(OFF→ON) 4ms以下
応答時間(ON→OFF) 4ms以下
アナログ入力部 入力点数 4点
入力電流 4～20mA
分解能 16bit
アナログ出力部 出力点数 4点
出力電圧 0～10V、-10～＋10V
分解能 16bit
シリアルエンコーダ部 適応エンコーダ Q171ENC-W8（4線式）
適応信号形態 差動出力タイプ（SN75C1168相当）
伝送方式 シリアル通信
同期方式 調歩同期式
通信速度 2.5Mbps
位置検出方式 アブソリュート（ABS）方式
分解能 4194304PLS/rev（22ビット）
使用可能台数 2台/1ユニット
外部接続方式 20ピンコネクタ
接続ケーブル Q170ENCCBL_M-A
（_はケーブル長 2、5、10、20、30m）
ケーブル長 最大30m
絶対位置のバックアップ バッテリ（MR-J3BAT）による
バッテリ寿命（実使用値） 12000時間（エンコーダ2台接続時）
バッテリ寿命（実使用値） 24000時間（エンコーダ1台接続時）
差動入力ABZ相エンコーダ部 使用可能台数 2台
適応信号形態 差動出力タイプ（26LS31相当）
最大入力パルス周波数 1Mpps（4逓倍後、最大4Mpps）
パルス幅 1us以上
立上り・立下り時間 0.25us以下
位相差 0.25us以上
High電圧 DC2.0～5.25V
Low電圧 DC0～0.8V
差動電圧 +-0.2V
ケーブル長 最大30m
SSIエンコーダ部 伝送方式 同期式シリアル通信
通信速度 100kbps～5Mbps
位置検出方式 アブソリュート（ABS）方式
データ形式 バイナリ（純2進）
データ長 1bit～31bit
使用可能台数 2台/1ユニット
接続ケーブル 0.2mm2以上（AWG24以上）の太さのシールド付きツイストペアケーブル
最大ケーブル長 通信速度：最大ケーブル長※
100kbps：400m
200kbps：190m
300kbps：120m
400kbps：80m
500kbps：60m
1Mbps：25m
1.5Mbps：10m
2Mbps：5m

※最大ケーブル長は目安です。
