受託開発

CC-Link ファミリーをはじめとした産業用ネットワークの製品開発をご要望に合わせトータル／スポットでサポート！


受託範囲

※設計～製造のトータルサポートはもちろん、各項目のみ、各項目内の一部のみでも対応可能です。

① 設計請負
② 評価・認証試験
    コンフォーマンス認証試験
③ モノづくり

特長

三菱電機株式会社の製品開発で培った技術とノウハウ、当社製品開発の経験を活かした４つの強みで、CC-Link協会公認 受託開発メーカとしてCC-Linkファミリーの製品開発を長年にわたり携わっています。
特に受託開発においては、設計請負（構造･筐体、ハードウェア、ソフトウェア）から認証試験（評価、コンフォーマンステスト）、規格認証（EMC、UL、CE）、OEM供給（試作、量産モノづくり）、コンテンツ（マニュアル、デジタルコンテンツ、翻訳、印刷）まで一貫したトータルサポート、用途に応じたスポットでのサポートが可能です。

(1)製品パートナー
・三菱電機株式会社の製品開発・設計業務を担うパートナー企業としての実績
・CC-Linkファミリー対応の自社製品開発と販売
・サンプルラダー、FB（ファンクションブロック）、GOTライブラリの作成
・海外規格認証のサポート

(2)開発ツールパートナー
・三菱電機株式会社の製品開発・設計業務を担うパートナー企業としての実績
・CC-Linkファミリー対応の自社製品開発と販売
・サンプルラダー、FB（ファンクションブロック）、GOTライブラリの作成
・海外規格認証のサポート

(3)コンフォーマンステスト機関
・CC-Link協会の発足と同時にテストセンターとしてコンフォーマンステストを実施。豊富な経験と実績を活かした対応が可能
・充実した保有機材（1000BASE-Tコンプライアンステスト機材も保有）
・製品開発メーカの事前コンフォーマンステスト代行が可能
・UV Rheinlandの任命試験所を取得（CC-Link IE Safetyのプロトコル評価）

(4)コンテンツ制作
・設計、販売計画と連動したマニュアル、販促コンテンツの制作
・3D-CADデータを活用し、写真では表現できないプロモーションCG制作が可能
・グローバル対応：あらゆるコンテンツの多言語化でグローバル対応をサポート
    対応言語：英語、中国語、韓国語、フランス語、ドイツ語、イタリア語など

受託対象ネットワーク

CC-Link IE TSN：マスタ・ローカル局、リモート局
CC-Link IE Field Basic：マスタ局、スレーブ局
CC-Link IE Field：マスタ・ローカル局、インテリジェントデバイス局、リモートデバイス局
CC-Link：マスタ・ローカル局、インテリジェントデバイス局、リモートデバイス局、リモートI/O局
SLMP（シームレスメッセージプロトコル）
他ネットワーク：フィールドバス、産業用Ethernet、デバイスバス各種

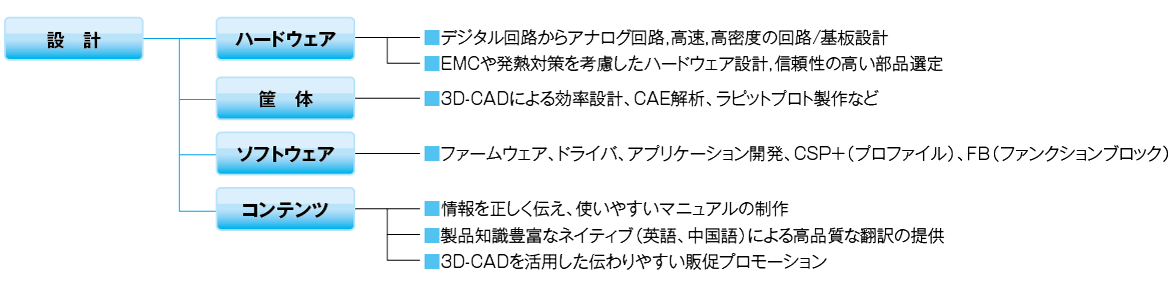

① 設計請負

三菱電機株式会社 FA関連製品の製品開発で培ったハードウェア・筐体・ソフトウェアにわたる総合的な開発技術力の提供、マニュアル・翻訳などのコンテンツも対応できます。
専用ASIC/FPGAで実装した高性能機器から、汎用Ethernetチップにソフトウェアプロトコルスタックを実装して実現する低コスト機器まで様々なタイプの製品開発に対応いたします。お客様のご要望に応じて、様々な開発フェーズからご依頼いただけます。（部分受託も可能）

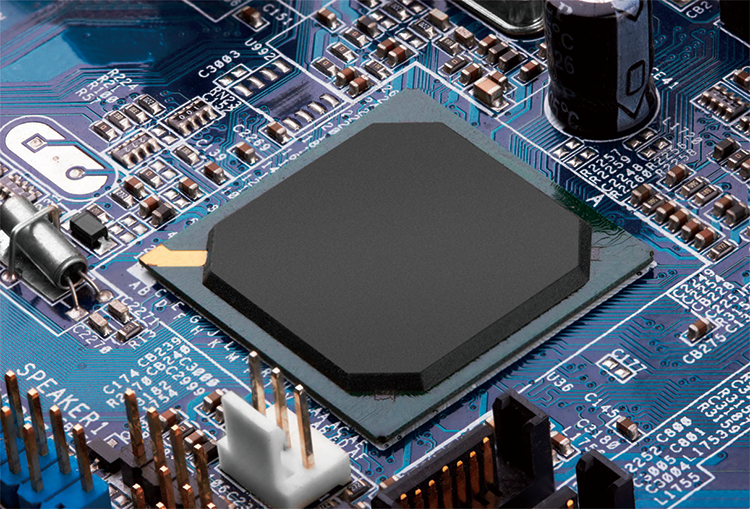

  • ハードウェア設計
    ●使用実績デバイス
    ルネサスエレクトロニクス株式会社製R-IN、三菱電機株式会社製通信LSI、ARM系マイコン（STマイクロ社製、サイプレス社製）
    ●回路実績
    高速デジタル回路、高周波回路、高密度設計、高電圧・大電流回路、EMC対策設計、海外規格対応設計、ビルドアップ構造

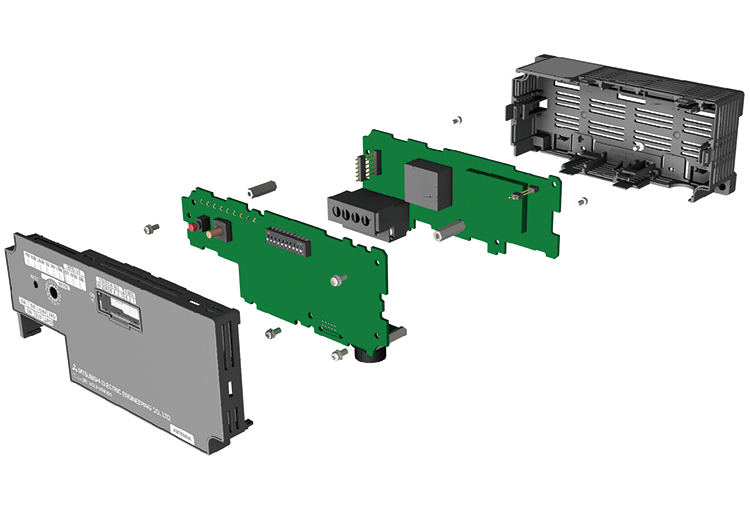

  • 筐体設計
    ●3D-CAD活用、レイアウト設計、熱・構造解析による最適構造設計
    ●試作評価、製品化
    ●板金、ダイカスト、樹脂等多様な筐体設計対応
  • ソフトウェア設計
    ●産業用通信LSIによる大規模な製品開発
    ●汎用マイコンによる経済性重視の製品開発

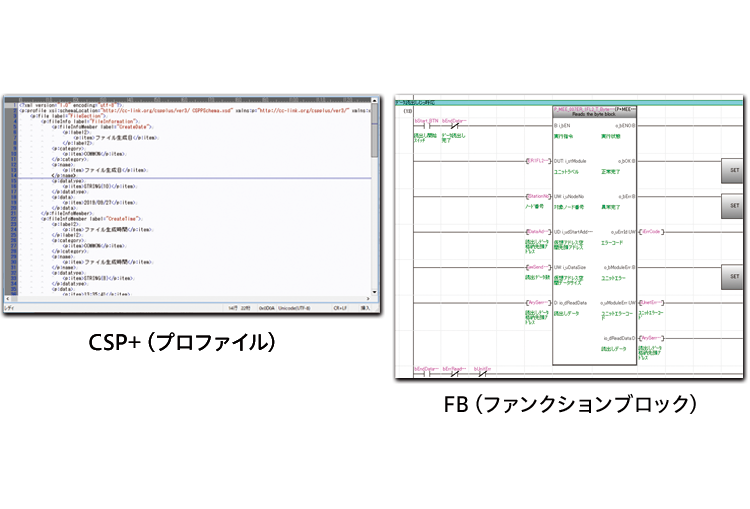

    ●CSP+（プロファイル）やFB（ファンクションブロック）など周辺アイテム作成
    ●CC-Linkファミリーを知り尽くした当社だからできるお客様の多様なニーズに対応したソフトウェア開発をご提案

開発実績（一例）

当社製品開発、製品化の実績を皆様の開発に役立てます。
・CC-Linkファミリー対応各種製品
・CompactPCI対応CC-Link IE Control/CC-Link管理局（マスタ局）/通常局（ローカル局）ボード
・Ethernet（ CC-Link IE Field Basic、SLMP、MODBUS TCP/IP）対応製品
・MELSEC iQ-R/Qバス対応製品

  • CC-Link IE TSN
    ネットワークインタフェースユニット
     ・ハードウェア：ルネサスエレクトロニクス株式会社製通信LSI
     ・ソフトウェア：ルネサスエレクトロニクス株式会社製CC-Link IE TSNリモート局ドライバ/ミドルウェア
  • CC-Link IE Field
    ネットワークカメラインタフェースユニット
     ・ハードウェア：ルネサスエレクトロニクス株式会社製通信LSI（R-IN32M3）
     ・ソフトウェア：ルネサスエレクトロニクス株式会社製CC-Link IEドライバ/ミドルウェア
  • CC-Link

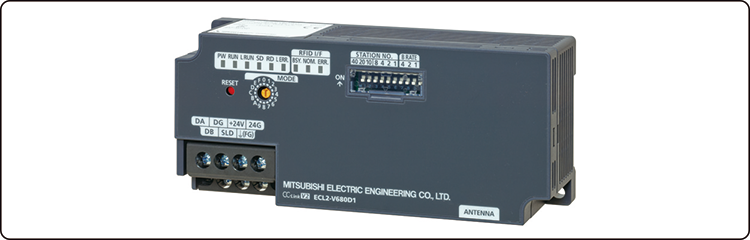

    RFID インタフェースユニット
     ・ハードウェア：三菱電機株式会社製MFP3
     ・ソフトウェア：自社製CC-Linkリモートデバイス用ドライバ

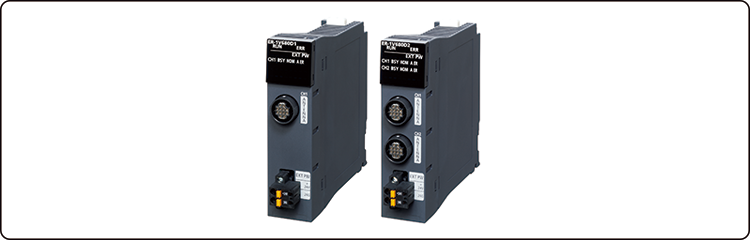

  • MELSEC iQ-Rバス
    RFID インタフェースユニット
     ・ハードウェア：三菱電機株式会社製iQ-Rバス専用ASIC
     ・ソフトウェア：三菱電機株式会社製iQ-Rバスライブラリ

    （※開発には三菱電機株式会社様との技術開示契約が必要）
  • SLMP
    ネットワークインタフェースユニット
     ・ハードウェア：ルネサスエレクトロニクス株式会社製通信LSI
     ・ソフトウェア：ルネサスエレクトロニ クス株式会社製通信LSI用Ehernetドライバ/ミドルウェア

② 評価・認証試験

製品評価から対策までスムーズな試験・コンフォーマンステストの合格、海外規格認証取得をサポートできます。

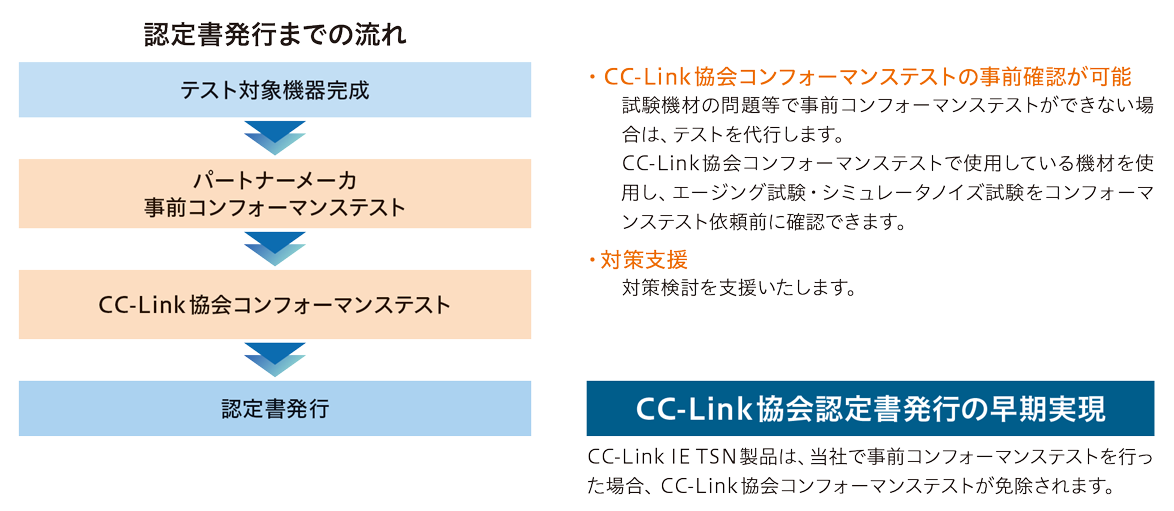

コンフォーマンステスト

事前コンフォーマンステスト・認証試験でのお困りごとを解決します。
1）パートナーメーカで実施する事前コンフォーマンステスト
2）評価機材
3）認証試験（EMC試験、製品安全試験）
※CC-Link IE TSNのノイズ試験は、CE適合宣言書（EMC指令）で認証が得られるようになりました。
   コンフォーマンステスト、EMC試験に加え、安全認証を別々の試験所で試験するよりも1つの依頼先ですべての試験を実施するほうが開発期間の短縮となります。
   当社は事前コンフォーマンステスト・認証試験（EMC、製品安全）をすべて行うことができ、1試験～全試験を対応することができます。


試験保有機材

その他保有機材：LCRメータ（浮遊容量測定）、電気的ファストトランジェント/バースト試験器、伝導イミュニティ試験装置

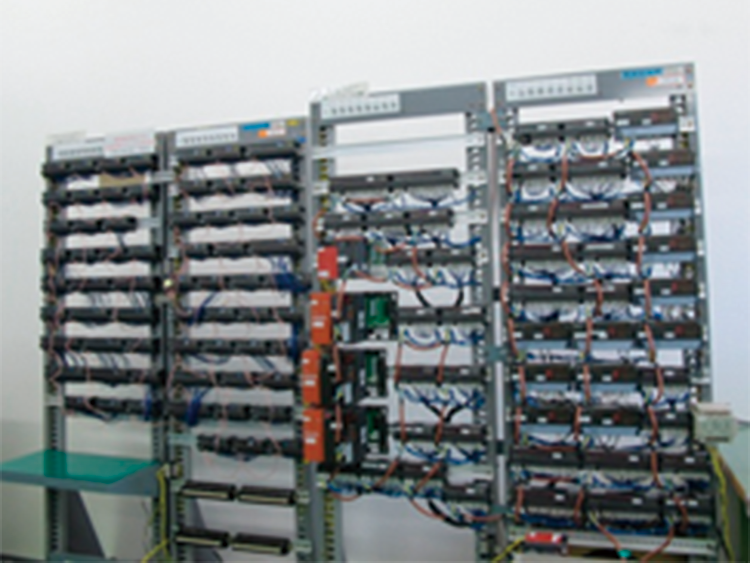

  • CC-Link IE TSN エージングシステム

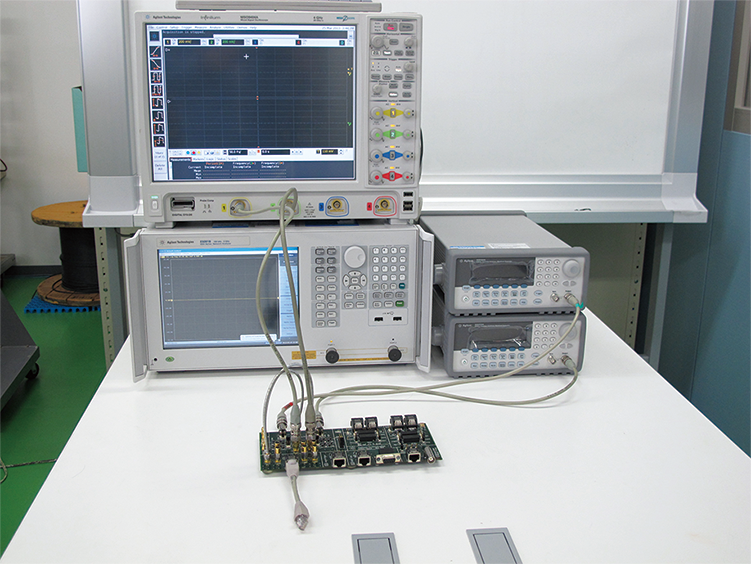

  • 1000BASE-T コンプライアンステスト機材
  • インパルスノイズシミュレータ

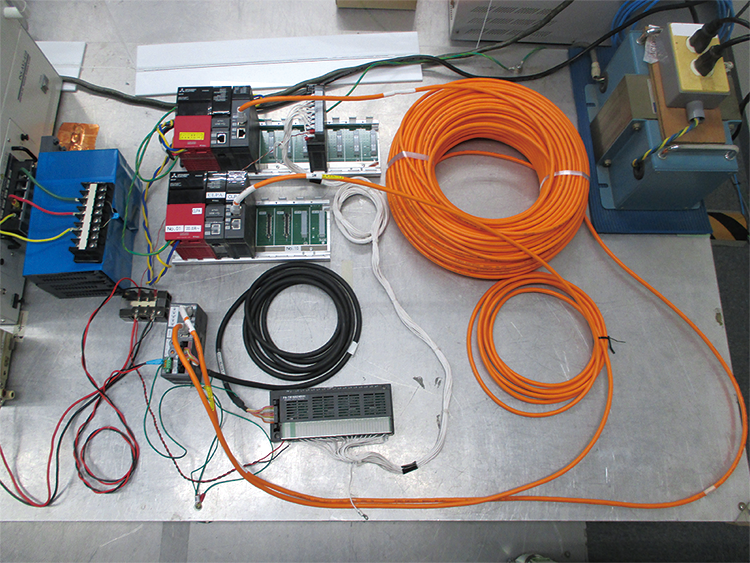

  • CC-Linkエージング試験システム

コンフォーマンス認証試験

CC-Linkコンフォーマンステストセンターの実績

CC-Linkコンフォーマンステストセンターとして、CC-Link協会の発足と同時に活動を開始しています。

  • n76_750.png
  • n77_750.png
  • n78_750.png

CC-Link IE安全通信機能コンフォーマンステスト対応

CC-LinkコンフォーマンステストセンターとしてTUV Rheinland任命試験所を取得しました。（2018 年8月取得）

【認定範囲】
CC-Link IE安全通信機能コンフォーマンステスト（CC-Link IE Safetyのプロトコル評価）

CC-Link IE安全通信機能は機械指令の機能安全試験項目の一部に該当します。
機械指令に適合した機能安全製品を欧州で販売するには、第三者認定機関（NB）の認証が要求されます。

評価・認証試験

全国に5拠点のEMCテストセンターを保有。 CC-Link IE TSN製品をはじめとするCC-Linkファミリー、その他産業ネットワーク製品のEMC試験が可能。

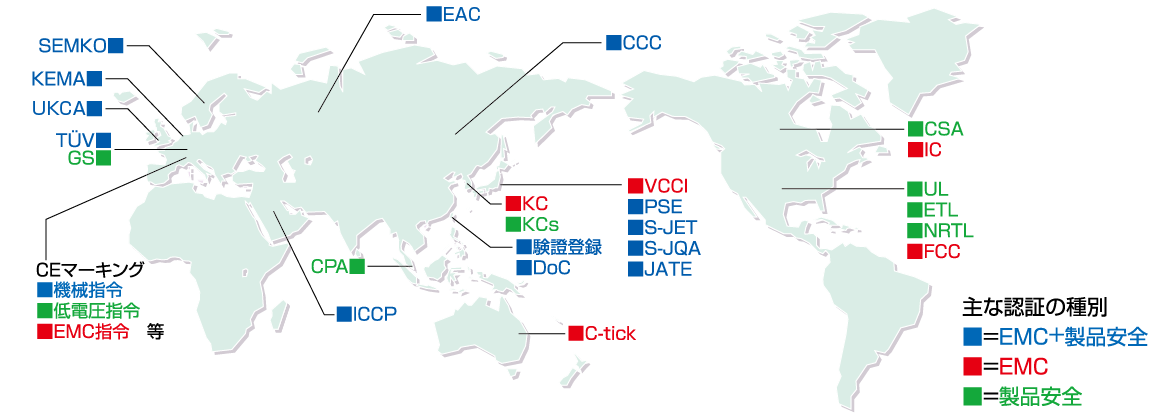

海外規格、安全認証への対応

UL、中国CCC、CEマーキング（低電圧指令）など、国内外の法規制に対し、対策コンサルティング、試験・評価、認証取得・申請代行までサポートします。更に欧州で要求されているテクニカルドキュメント、CE適合宣言書の作成もお手伝いします。


環境試験・ノイズ試験への対応

振動試験、温度環境槽を保有しており、製品の環境評価が可能です。

  • 振動試験装置

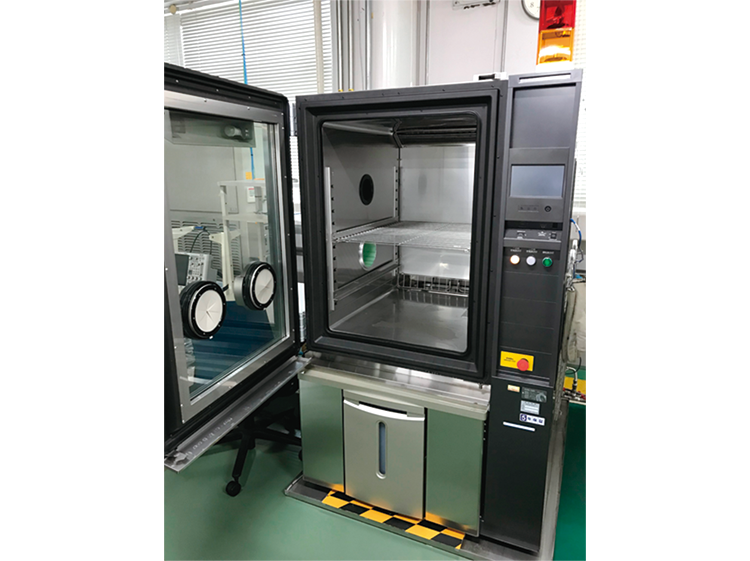

  • 温度環境槽

③ モノづくり

量産品のモノづくりはもちろん、マニュアル、カタログなどのコンテンツ制作、印刷にも対応できます。

OEM供給

三菱電機株式会社 名古屋製作所の協力工場にて、当社設計受託品の試作、量産モノづくりが可能です。
三菱電機株式会社FA製品と同等の製造品質をご提供いたします。

OEM供給事例（一例）: MELSECシーケンサユニット、画像処理ボード、コネクタ中継基板、LVDS変換基板電源コントロール基板、変換ケーブル　など

コンテンツ制作

製品の開発と連動した製品マニュアル制作、販売計画と連動した販促プロモーション制作、多言語化によるグローバル対応の受託制作が可能です。
