＜広　報＞

2011年2月8日
東京都千代田区九段北１−１３−５
三菱電機エンジニアリング株式会社

タッチする媒体を選ばないアナログ抵抗膜方式を採用した組込みタイプ
１７型液晶タッチパネルモニター｢ＴＳＤ−ＡＴ１７３−ＭＮ｣発売

  三菱電機エンジニアリング株式会社(本社:東京都千代田区、社長:近藤誠)は、タッチパネルモニターの新製品として、タッチセンサにアナログ抵抗膜方式※1を採用した組込みタイプの１７型液晶タッチパネルモニター｢ＴＳＤ−ＡＴ１７３−ＭＮ｣を２０１１年２月２１日に発売します。
   当製品は、生産ラインの管理システムや製造・検査装置の情報操作端末などの産業用途として幅広く使用いただけるタッチパネルモニターです。
　※1：（「アナログ抵抗膜方式」とは）を参照
商品名 形名

発売日

 価格 販売台数目標
１７型液晶
タッチパネルモニター		 TSD-AT173-MN 2011年2月21日 オープン 500セット/年間

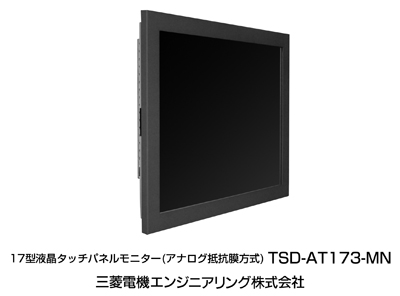

17型液晶タッチパネルモニター｢TSD-AT173-MN｣
　
発売の狙い
  近年、タッチパネルモニターは、幅広い用途で使用されています。一方、指だけではなく専用ペンなどタッチするツールも用途に応じて多様化していることから、さまざまな媒体に対応できる方式を採用した製品が求められています。
   当社は、１７型液晶タッチパネルモニターとして、アナログ抵抗膜方式および超音波表面弾性波方式※2を採用した卓上タイプの製品をすでに発売しておりますが、今回、タッチする媒体を選ばずに使用できるアナログ抵抗膜方式を採用した組込み用途に最適な新製品を発売し、製品ラインアップの拡充を図ることで、市場への対応強化を図ります。
※2：ガラス面上に配置された発信子から表面弾性波を出し、表面弾性波を弱める（吸収する）物の有無を感知することでタッチ位置を検出する方式。指など超音波を吸収する柔らかいものに反応します。
本製品の特長
１． 「アナログ抵抗膜方式」採用により幅広い用途に対応

手袋をはめた指や硬い専用ペンなど、タッチする媒体を選ばずに使用できる「アナログ抵抗膜方式」の採用により、製造・検査装置など幅広い用途に対応できます。

２． 長寿命設計により高い耐久性と信頼性を確保

製品寿命に大きく影響する液晶用バックライトとアルミ電解コンデンサーに余裕を持たせた設計を施したことにより、高い耐久性・信頼性を確保しました。

３． 前面タッチパネルによる画面調節

これまで、筐体に組み込んだ後で明るさ等の画面調節する場合には、筐体を開けての作業や調節用ボタンの外部取り付けなどが必要でした。今回、当社独自のタッチＯＳＤモード機能の搭載により、前面のタッチパネルで画面調整の操作ができますので、作業の省力化が図れます。

報道機関からのお問い合わせ先
お問い合わせ先
三菱電機エンジニアリング株式会社
総務人事部　総務グループ
電話(03)3288-1101
　
その他の特長

１． 2系統の映像信号入力および2系統のタッチインタフェースを標準装備

映像信号入力は、一般的なアナログ入力（ミニD-Sub15ピン）とデジタル入力（DVI-D）の2系統を装備しました。デジタル入力の場合、画面の初期設定は不要です。また、タッチインタフェースとして、USBとRS232Cの2系統を装備しています。お客様のシステム環境に合わせて自由に選択いただけます。

「アナログ抵抗膜方式」とは

透明導電膜を施した固定電極（ガラス、又はフィルム） と可動電極（フィルム、又はガラス）を対向して配置し、 タッチ操作にて両者を接触させることで、タッチ位置を 検出する方式。タッチする媒体を選ばないため、どんな ものでタッチしても反応します。 アナログ抵抗膜方式

主な仕様

項　　目 内　　容
TFTカラー
液晶パネル		 サイズ 17型(43.2cm)TFTカラー液晶パネル
表示画素数 1280ドット（H）×1024ドット（V）[1画素=R+G+B]
画素ピッチ 0.264mm
アスペクト比 5対4
画素配列 R,G,B縦ストライプ
視野角（標準） ±85°(左右)、±80°(上下)：CR≧10
タッチセンサ
および
コントローラ		 方式 アナログ抵抗膜方式
表面処理 ノングレア処理
分解能（最大） 1024（H）×1024（V）
出力 RS232C/USB
入力方式 指およびペン
入力信号 ビデオ信号 アナログ0.7Vp-p（入力インピーダンス75Ω）、デジタルRGB（TMDS）
同期信号 セパレート同期信号、複合同期信号
走査周波数 水平 30kHz〜81kHz
垂直 49Hz〜76Hz
表示色 最大1670万色
輝度 300cd/m2（標準）
コントラスト比 1000：1（標準）
表示サイズ 337.9mm（H）×270.3mm（V）
入力信号
コネクタ		 映像信号 ミニD-Sub15ピン（メス）/DVI-D24ピン（メス）
タッチ通信信号 D-Sub9ピン（オス）/USB type-B
使用環境条件 周囲温度 0〜40℃
湿度 10〜80％RH(結露なきこと)
供給電源 AC100-240V、50/60Hz
消費電力 39W（標準）
適合規格 VCCI クラスB
プラグ＆プレイ VESA DDC2B
質量 約5.5kg
外形寸法 幅390mm×高さ328mm×奥行61mm
